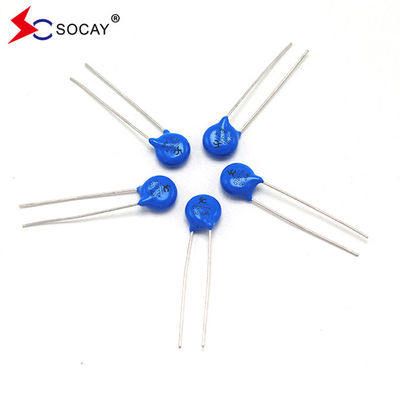

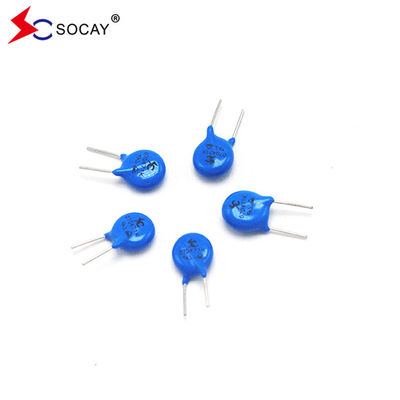

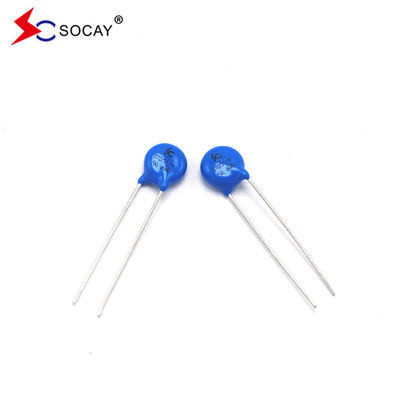

高功率ゾブバリストール 07d 271k 270V Ф7mm パッケージタイプ 220 ((198~242) V
データシート:07Dシリーズ_v23061.pdf
| タイプ番号 | 最大許容電圧 | バリスター 電圧 |
最大 固定 電圧 |
耐える 波動 流動 |
最大 エネルギー (10/1000μs) |
格付け パワー |
T平均容量 (参照) | |||||||
| スタンダード | 高潮 | VAC(V) | VDC(V) |
V1mA (V) |
私はP(A) | VC について(V) |
I (A) スタンダード |
I (A) 高潮 |
(J) スタンダード |
(J) 高潮 |
(W) | @1KHZ (プフ) | ||
| 1回 | 2回 | 1回 | 2回 | |||||||||||
| 07D180K | 07D180KJ | 11 | 14 | 18 ((15~21.6) | 2.5 | 36 | 250 | 125 | 500 | 250 | 0.9 | 2.0 | 0.02 | 2800 |
| 07D220K | 07D220KJ | 14 | 18 | 22 ((19.5~26) | 2.5 | 43 | 250 | 125 | 500 | 250 | 1.1 | 2.4 | 0.02 | 2300 |
| 07D270K | 07D270KJ | 17 | 22 | 27 (((24~30) | 2.5 | 53 | 250 | 125 | 500 | 250 | 1.4 | 3.0 | 0.02 | 1800 |
| 07D330K | 07D330KJ | 20 | 26 | 33(29.5~36.5) | 2.5 | 66 | 250 | 125 | 500 | 250 | 1.7 | 3.5 | 0.02 | 1500 |
| 07D390K | 07D390KJ | 25 | 31 | 39 ((35~43) | 2.5 | 77 | 250 | 125 | 500 | 250 | 2.1 | 4.0 | 0.02 | 1300 |
| 07D470K | 07D470KJ | 30 | 38 | 47 ((42~54) | 2.5 | 93 | 250 | 125 | 500 | 250 | 2.5 | 5.0 | 0.02 | 1100 |
| 07D560K | 07D560KJ | 35 | 45 | 56 ((50~62) | 2.5 | 110 | 250 | 125 | 500 | 250 | 3.1 | 6.0 | 0.02 | 900 |
| 07D680K | 07D680KJ | 40 | 56 | 68 (((61~75) | 2.5 | 135 | 250 | 125 | 500 | 250 | 3.6 | 7.0 | 0.02 | 740 |
| 07D820K | 07D820KJ | 50 | 65 | 82 ((74~90) | 10 | 135 | 1200 | 600 | 1750 | 1250 | 5.5 | 10.0 | 0.25 | 600 |
| 07D101K | 07D101KJ | 60 | 85 | 100 ((90~110) | 10 | 165 | 1200 | 600 | 1750 | 1250 | 6.5 | 12.0 | 0.25 | 500 |
| 07D121K | 07D121KJ | 75 | 100 | 120 ((108~132) | 10 | 200 | 1200 | 600 | 1750 | 1250 | 7.8 | 13.0 | 0.25 | 420 |
| 07D151K | 07D151KJ | 95 | 125 | 150 ((135~165) | 10 | 250 | 1200 | 600 | 1750 | 1250 | 9.7 | 13.0 | 0.25 | 330 |
| 07D181K | 07D181KJ | 115 | 150 | 180 (((162~198) | 10 | 300 | 1200 | 600 | 1750 | 1250 | 11.7 | 16.0 | 0.25 | 280 |
| 07D201K | 07D201KJ | 130 | 170 | 200 ((180~220) | 10 | 340 | 1200 | 600 | 1750 | 1250 | 13.0 | 17.0 | 0.25 | 250 |
| 07D221K | 07D221KJ | 140 | 180 | 220 ((198~242) | 10 | 360 | 1200 | 600 | 1750 | 1250 | 14.0 | 19.0 | 0.25 | 230 |
| 07D241K | 07D241KJ | 150 | 200 | 240 ((216~264) | 10 | 395 | 1200 | 600 | 1750 | 1250 | 15.0 | 21.0 | 0.25 | 210 |
| 07D271K | 07D271KJ | 175 | 225 | 270 ((243~297) | 10 | 455 | 1200 | 600 | 1750 | 1250 | 18.0 | 24.0 | 0.25 | 185 |
| 07D301K | 07D301KJ | 190 | 250 | 300 (((270~330) | 10 | 500 | 1200 | 600 | 1750 | 1250 | 20.0 | 26.0 | 0.25 | 165 |
| 07D331K | 07D331KJ | 210 | 275 | 330 ((297~363) | 10 | 550 | 1200 | 600 | 1750 | 1250 | 23.0 | 28.0 | 0.25 | 150 |
| 07D361K | 07D361KJ | 230 | 300 | 360 ((324~396) | 10 | 595 | 1200 | 600 | 1750 | 1250 | 25.0 | 32.0 | 0.25 | 140 |
| 07D391K | 07D391KJ | 250 | 320 | 390 ((351~429) | 10 | 650 | 1200 | 600 | 1750 | 1250 | 25.0 | 35.0 | 0.25 | 130 |
| 07D431K | 07D431KJ | 275 | 350 | 430(387~473 | 10 | 710 | 1200 | 600 | 1750 | 1250 | 28.0 | 40.0 | 0.25 | 115 |
| 07D471K | 07D471KJ | 300 | 385 | 470 ((423~517) | 10 | 775 | 1200 | 600 | 1750 | 1250 | 30.0 | 42.0 | 0.25 | 105 |
| 07D511K | 07D511KJ | 320 | 415 | 510 ((459~561) | 10 | 845 | 1200 | 600 | 1750 | 1250 | 30.0 | 45.0 | 0.25 | 100 |
| 07D561K | 07D561KJ | 350 | 460 | 560 ((504~616)) | 10 | 925 | 1200 | 600 | 1750 | 1250 | 30.0 | 49.0 | 0.25 | 90 |
| 07D621K | 07D621KJ | 385 | 505 | 620 ((558~682) | 10 | 1025 | 1200 | 600 | 1750 | 1250 | 33.0 | 55.0 | 0.25 | 80 |
| 07D681K | 07D681KJ | 420 | 560 | 680 (((612~748) | 10 | 1120 | 1200 | 600 | 1750 | 1250 | 33.0 | 60.0 | 0.25 | 75 |
| 07D751K | 07D751KJ | 460 | 615 | 750 ((675~825) | 10 | 1240 | 1200 | 600 | 1750 | 1250 | 67.2 | 65.0 | 0.25 | 70 |
| 07D781K | 07D781KJ | 485 | 640 | 780 (702~858) | 10 | 1290 | 1200 | 600 | 1750 | 1250 | 67.2 | 65.0 | 0.25 | 70 |
| 07D821K | 07D821KJ | 510 | 670 | 820 ((738~902) | 10 | 1355 | 1200 | 600 | 1750 | 1250 | 67.2 | 70.0 | 0.25 | 60 |
コメント:電圧>33V,Kは ±10%
記述:
07Dシリーズの放射性鉛ワリスターは,このような小さなディスクでこれまで利用されていたよりも高い電圧上昇率を提供することで,低DC電圧アプリケーションのための理想的な回路保護ソリューションを提供します.
最大ピーク電圧電流は1.75KA (8/20μsパルス) に達し,間接的な雷の干渉を含む高ピーク電圧から保護する.電源からトランジエントと異常な高速トランジエントを切り替えるシステム.
バリスターの機能は?
ワリスターの応答時間はnsレベルで,空気放出管よりも速く,TVS管よりも少し遅い.応答速度が電子回路の過電圧保護の要件を満たすワリストールの結合容量は,一般的に数百から数千 Pf の順序にあります.多くの場合,高周波信号線の保護に直接使用するには適さない.AC回路の保護に使用すると,その大きな接続容量は漏れを増加させる. 保護回路を設計する際に電流を完全に考慮する必要があります.ワリスターの流量容量は大きいガス放出管よりも小さい.
ワリスターの最大の特徴は,それに施された電圧がその限界値"UN"を下回ると,そのを通り抜ける電流は非常に小さく,閉められたバルブに相当するということです.圧力が UN を超えると値が小さくなり,他の回路への影響がほとんど変わらず,その経由で流れる電流が急上昇する原因になります.超電圧の影響を後続的な敏感回路に減少させるこの機能を使用して,回路でしばしば発生する異常な電圧過電が抑制され,電路が電圧過電損傷から保護されます.
ワリスターは主に一時的な電圧過剰保護に使用されます.しかし,半導体電圧調節器と同じような ヴォルト・アンペア特性は,様々な回路構成要素の機能を持つことも可能にします.例えば:
(1) DC高電圧および低電流電圧安定装置の安定電圧は数千ボルトに達し,シリコン電圧調節管の範囲を超えています.
(2) 電圧変動検出部品
(3) DC電池のシフト部品
(4) 電圧均衡装置
(5) 発光器具
特徴:
|
u 18Vから820Vまでの広い動作電圧範囲 (V1mA) u 臨時超電圧に迅速に対応する u 大量の吸収可能な一時的なエネルギー u 圧縮比が低く,継続電流がない u J-STD-020 によるMSLレベル1を満たす |
バリスターの共通分類
1サイズは5mm,7mm,10mm,14mm,20mm,25mm,32mm,34mm,40mm,53mm.サイズに応じて,SOCAYの従来の名称は5mm-5D,10mm-10D,などです.
2変数電圧の範囲は広い: 18V~1800V
3複数の電波耐える能力:標準,高電波,超高電波
4大量の電流処理とエネルギー吸収能力
5単一のユニットの流量 70KA またはそれ以上に達することができます.
6迅速な応答時間
7低流出電流
8鉛の種類:直線型,曲線型,その他の特殊型
9包装形式:散装,ロールパッケージ,ロールパッケージ
バリスターの共通分類
1. 径の様々なサイズ: 5mm, 7mm, 10mm, 14mm, 20mm, 25mm, 32mm, 34mm, 40mm, 53mm. サイズに応じて,セミウェアの従来の名称は5mm-5D; 10mm-10D,などです.
2変数電圧の範囲は広い: 18V~1800V
3複数の電波耐える能力:標準,高電波,超高電波
4大量の電流処理とエネルギー吸収能力
5単一のユニットの流量 70KA またはそれ以上に達することができます.
6迅速な応答時間
7低流出電流
8鉛の種類:直線型,曲線型,その他の特殊型
9包装形式:散装,ロールパッケージ,ロールパッケージ
| 材料 | 放射性物質 は ない |
| 運用 温度 | -40°C ~ +85°C |
| 貯蔵温度 | -55°C ~ +125°C |
| 身体 | ニッケル付 |
| リード | ステンプレート |
| 鉛のない装置 | ニッケル付 |
