500Vシリーズ 高電圧モブ 7D 561K ゾブバリストール 07D511 レジスタ
データシート:07Dシリーズ_v23061.pdf
| タイプ番号 | 最大許容電圧 | バリスター 電圧 |
最大 固定 電圧 |
耐える 波動 流動 |
最大 エネルギー (10/1000μs) |
格付け パワー |
T平均容量 (参照) | |||||||
| スタンダード | 高潮 | VAC(V) | VDC(V) |
V1mA (V) |
私はP(A) | VC について(V) |
I (A) スタンダード |
I (A) 高潮 |
(J) スタンダード |
(J) 高潮 |
(W) | @1KHZ (プフ) | ||
| 1回 | 2回 | 1回 | 2回 | |||||||||||
| 07D180K | 07D180KJ | 11 | 14 | 18 ((15~21.6) | 2.5 | 36 | 250 | 125 | 500 | 250 | 0.9 | 2.0 | 0.02 | 2800 |
| 07D220K | 07D220KJ | 14 | 18 | 22 ((19.5~26) | 2.5 | 43 | 250 | 125 | 500 | 250 | 1.1 | 2.4 | 0.02 | 2300 |
| 07D270K | 07D270KJ | 17 | 22 | 27 (((24~30) | 2.5 | 53 | 250 | 125 | 500 | 250 | 1.4 | 3.0 | 0.02 | 1800 |
| 07D330K | 07D330KJ | 20 | 26 | 33(29.5~36.5) | 2.5 | 66 | 250 | 125 | 500 | 250 | 1.7 | 3.5 | 0.02 | 1500 |
| 07D390K | 07D390KJ | 25 | 31 | 39 ((35~43) | 2.5 | 77 | 250 | 125 | 500 | 250 | 2.1 | 4.0 | 0.02 | 1300 |
| 07D470K | 07D470KJ | 30 | 38 | 47 ((42~54) | 2.5 | 93 | 250 | 125 | 500 | 250 | 2.5 | 5.0 | 0.02 | 1100 |
| 07D560K | 07D560KJ | 35 | 45 | 56 ((50~62) | 2.5 | 110 | 250 | 125 | 500 | 250 | 3.1 | 6.0 | 0.02 | 900 |
| 07D680K | 07D680KJ | 40 | 56 | 68 (((61~75) | 2.5 | 135 | 250 | 125 | 500 | 250 | 3.6 | 7.0 | 0.02 | 740 |
| 07D820K | 07D820KJ | 50 | 65 | 82 ((74~90) | 10 | 135 | 1200 | 600 | 1750 | 1250 | 5.5 | 10.0 | 0.25 | 600 |
| 07D101K | 07D101KJ | 60 | 85 | 100 ((90~110) | 10 | 165 | 1200 | 600 | 1750 | 1250 | 6.5 | 12.0 | 0.25 | 500 |
| 07D121K | 07D121KJ | 75 | 100 | 120 ((108~132) | 10 | 200 | 1200 | 600 | 1750 | 1250 | 7.8 | 13.0 | 0.25 | 420 |
| 07D151K | 07D151KJ | 95 | 125 | 150 ((135~165) | 10 | 250 | 1200 | 600 | 1750 | 1250 | 9.7 | 13.0 | 0.25 | 330 |
| 07D181K | 07D181KJ | 115 | 150 | 180 (((162~198) | 10 | 300 | 1200 | 600 | 1750 | 1250 | 11.7 | 16.0 | 0.25 | 280 |
| 07D201K | 07D201KJ | 130 | 170 | 200 ((180~220) | 10 | 340 | 1200 | 600 | 1750 | 1250 | 13.0 | 17.0 | 0.25 | 250 |
| 07D221K | 07D221KJ | 140 | 180 | 220 ((198~242) | 10 | 360 | 1200 | 600 | 1750 | 1250 | 14.0 | 19.0 | 0.25 | 230 |
| 07D241K | 07D241KJ | 150 | 200 | 240 ((216~264) | 10 | 395 | 1200 | 600 | 1750 | 1250 | 15.0 | 21.0 | 0.25 | 210 |
| 07D271K | 07D271KJ | 175 | 225 | 270 ((243~297) | 10 | 455 | 1200 | 600 | 1750 | 1250 | 18.0 | 24.0 | 0.25 | 185 |
| 07D301K | 07D301KJ | 190 | 250 | 300 (((270~330) | 10 | 500 | 1200 | 600 | 1750 | 1250 | 20.0 | 26.0 | 0.25 | 165 |
| 07D331K | 07D331KJ | 210 | 275 | 330 ((297~363) | 10 | 550 | 1200 | 600 | 1750 | 1250 | 23.0 | 28.0 | 0.25 | 150 |
| 07D361K | 07D361KJ | 230 | 300 | 360 ((324~396) | 10 | 595 | 1200 | 600 | 1750 | 1250 | 25.0 | 32.0 | 0.25 | 140 |
| 07D391K | 07D391KJ | 250 | 320 | 390 ((351~429) | 10 | 650 | 1200 | 600 | 1750 | 1250 | 25.0 | 35.0 | 0.25 | 130 |
| 07D431K | 07D431KJ | 275 | 350 | 430(387~473 | 10 | 710 | 1200 | 600 | 1750 | 1250 | 28.0 | 40.0 | 0.25 | 115 |
| 07D471K | 07D471KJ | 300 | 385 | 470 ((423~517) | 10 | 775 | 1200 | 600 | 1750 | 1250 | 30.0 | 42.0 | 0.25 | 105 |
| 07D511K | 07D511KJ | 320 | 415 | 510 ((459~561) | 10 | 845 | 1200 | 600 | 1750 | 1250 | 30.0 | 45.0 | 0.25 | 100 |
| 07D561K | 07D561KJ | 350 | 460 | 560 ((504~616)) | 10 | 925 | 1200 | 600 | 1750 | 1250 | 30.0 | 49.0 | 0.25 | 90 |
| 07D621K | 07D621KJ | 385 | 505 | 620 ((558~682) | 10 | 1025 | 1200 | 600 | 1750 | 1250 | 33.0 | 55.0 | 0.25 | 80 |
| 07D681K | 07D681KJ | 420 | 560 | 680 (((612~748) | 10 | 1120 | 1200 | 600 | 1750 | 1250 | 33.0 | 60.0 | 0.25 | 75 |
| 07D751K | 07D751KJ | 460 | 615 | 750 ((675~825) | 10 | 1240 | 1200 | 600 | 1750 | 1250 | 67.2 | 65.0 | 0.25 | 70 |
| 07D781K | 07D781KJ | 485 | 640 | 780 (702~858) | 10 | 1290 | 1200 | 600 | 1750 | 1250 | 67.2 | 65.0 | 0.25 | 70 |
| 07D821K | 07D821KJ | 510 | 670 | 820 ((738~902) | 10 | 1355 | 1200 | 600 | 1750 | 1250 | 67.2 | 70.0 | 0.25 | 60 |
コメント:電圧>33V,Kは ±10%
バリスターについて
ワリスター (variistor, MOV) は,電圧感のある非線形超電圧保護半導体部品である.設備の小型化と機能アップグレードのニーズを満たすために,空間サイズ要件に適応するために電力供給,バッテリー管理,専用システム機能には高度に統合された先進的なソリューションが必要です.消費者電子機器システムの設計に成功するために解決すべき重要な問題です. 消費電子機器の回路保護レベルを向上させる方法 消費電子機器のオーバーボルト装置のバリストールは,電波保護のために使用できますか?ワリスターの動作原理は,瞬時の過電圧がないとき,それは高い干渉を持っていますしかし,電流と電圧が増加するにつれて電流のインペデンスが低下し,電流と電圧の特性も非常に非線形になります.
バリスターの機能は?
ワリスターの応答時間はnsレベルで,空気放出管よりも速く,TVS管よりも少し遅い.応答速度が電子回路の過電圧保護の要件を満たすワリストールの結合容量は,一般的に数百から数千 Pf の順序にあります.多くの場合,高周波信号線の保護に直接使用するには適さない.AC回路の保護に使用すると,その大きな接続容量は漏れを増加させる. 保護回路を設計する際に電流を完全に考慮する必要があります.ワリスターの流量容量は大きいガス放出管よりも小さい.
記述:

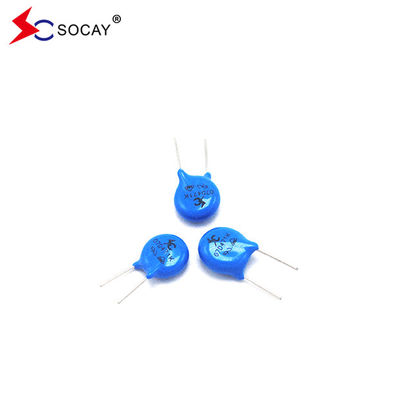

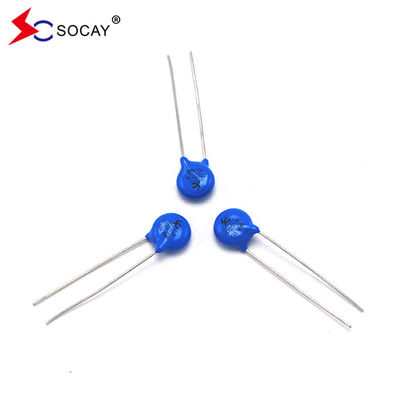

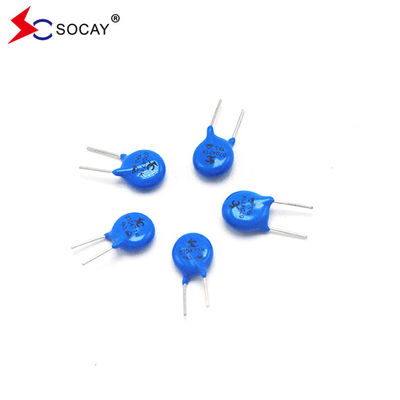

07Dシリーズの放射性鉛ワリスターは,このような小さなディスクでこれまで利用されていたよりも高い電圧上昇率を提供することで,低DC電圧アプリケーションのための理想的な回路保護ソリューションを提供します.
最大ピーク電圧電流は1.75KA (8/20μsパルス) に達し,間接的な雷の干渉を含む高ピーク電圧から保護する.電源からトランジエントと異常な高速トランジエントを切り替えるシステム.
特徴:
|
u 18Vから820Vまでの広い動作電圧範囲 (V1mA) u 臨時超電圧に迅速に対応する u 大量の吸収可能な一時的なエネルギー u 圧縮比が低く,継続電流がない u J-STD-020 によるMSLレベル1を満たす |
応用:
電力供給システム,電圧抑制器,セキュリティシステム,モーター保護,自動車用電子システム,家電など
| 材料 | 放射性物質 は ない |
| 運用 温度 | -40°C ~ +85°C |
| 貯蔵温度 | -55°C ~ +125°C |
| 身体 | ニッケル付 |
| リード | ステンプレート |
| 鉛のない装置 | ニッケル付 |
