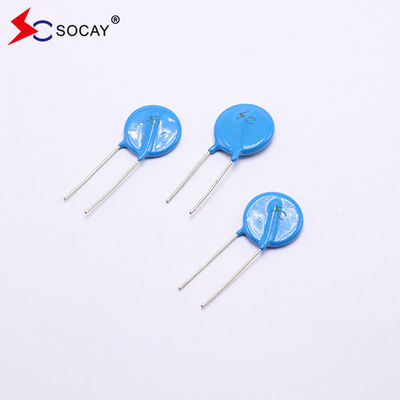

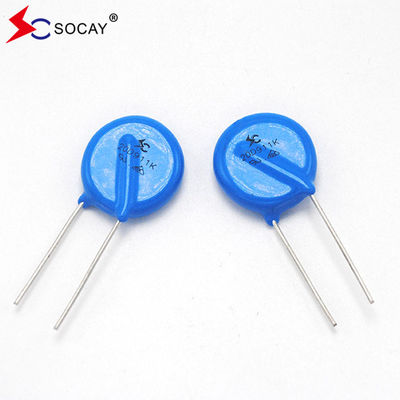

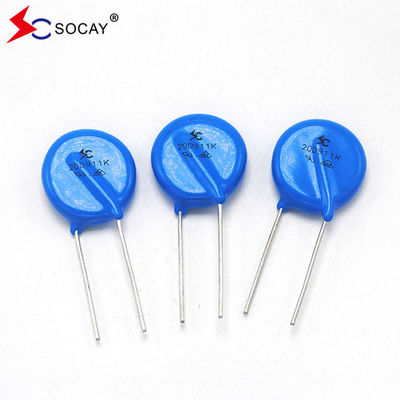

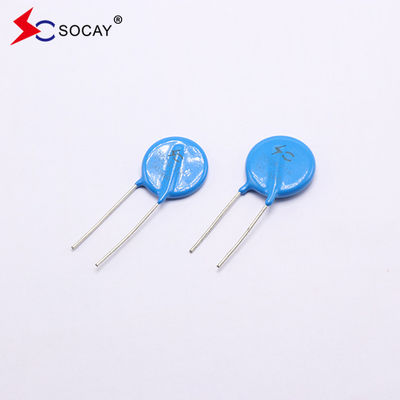

亜鉛金属酸化バリスター 05D 07D 10D 14D 20D 25D 32D 発電機用
データシート:20Dシリーズ_v23061.pdf
| タイプ番号 | 最大許容電圧 | バリスター 電圧 |
最大 固定 電圧 |
耐える 波動 流動 |
最大 エネルギー (10/1000μs) |
格付け パワー |
T平均容量 (参照) | |||||||
| スタンダード | 高潮 | VAC(V) | VDC(V) |
V1mA (V) |
私はP(A) | VC について(V) |
I (A) スタンダード |
I (A) 高潮 |
(J) スタンダード |
(J) 高潮 |
(W) | @1KHZ (プフ) | ||
| 1回 | 2回 | 1回 | 2回 | |||||||||||
| 20D180K | 20D180KJ | 11 | 14 | 18 ((15~21.6) | 20 | 36 | 2000 | 1000 | 3000 | 1000 | 11 | 13 | 0.2 | 28500 |
| 20D220K | 20D220KJ | 14 | 18 | 22 ((19.5~26) | 20 | 43 | 2000 | 1000 | 3000 | 1000 | 14 | 16 | 0.2 | 18500 |
| 20D270K | 20D270KJ | 17 | 22 | 27 (((24~30) | 20 | 53 | 2000 | 1000 | 3000 | 1000 | 16 | 19 | 0.2 | 13000 |
| 20D330K | 20D330KJ | 20 | 26 | 33(29.5~36.5) | 20 | 66 | 2000 | 1000 | 3000 | 1000 | 23 | 24 | 0.2 | 11500 |
| 20D390K | 20D390KJ | 25 | 31 | 39 ((35~43) | 20 | 77 | 2000 | 1000 | 3000 | 1000 | 26 | 28 | 0.2 | 8500 |
| 20D470K | 20D470KJ | 30 | 38 | 47 ((42~54) | 20 | 93 | 2000 | 1000 | 3000 | 1000 | 30 | 34 | 0.2 | 7400 |
| 20D560K | 20D560KJ | 35 | 45 | 56 ((50~62) | 20 | 100 | 2000 | 1000 | 3000 | 1000 | 41 | 41 | 0.2 | 6500 |
| 20D680K | 20D680KJ | 40 | 56 | 68 (((61~75) | 20 | 135 | 2000 | 1000 | 3000 | 1000 | 46 | 49 | 0.2 | 5800 |
| 20D820K | 20D820KJ | 50 | 65 | 82 ((74~90) | 100 | 135 | 6500 | 4000 | 10000 | 7000 | 38 | 56 | 1.0 | 4900 |
| 20D101K | 20D101KJ | 60 | 85 | 100 ((90~110) | 100 | 165 | 6500 | 4000 | 10000 | 7000 | 45 | 70 | 1.0 | 4000 |
| 20D121K | 20D121KJ | 75 | 100 | 120 ((108~132) | 100 | 200 | 6500 | 4000 | 10000 | 7000 | 55 | 85 | 1.0 | 3300 |
| 20D151K | 20D151KJ | 95 | 125 | 150 ((135~165) | 100 | 250 | 6500 | 4000 | 10000 | 7000 | 70 | 106 | 1.0 | 2700 |
| 20D181K | 20D181KJ | 115 | 150 | 180 (((162~198) | 100 | 300 | 6500 | 4000 | 10000 | 7000 | 85 | 130 | 1.0 | 2200 |
| 20D201K | 20D201KJ | 130 | 170 | 200 ((180~220) | 100 | 340 | 6500 | 4000 | 10000 | 7000 | 95 | 140 | 1.0 | 2000 |
| 20D221K | 20D221KJ | 140 | 180 | 220 ((198~242) | 100 | 360 | 6500 | 4000 | 10000 | 7000 | 100 | 155 | 1.0 | 1800 |
| 20D241K | 20D241KJ | 150 | 200 | 240 ((216~264) | 100 | 395 | 6500 | 4000 | 10000 | 7000 | 108 | 168 | 1.0 | 1650 |
| 20D271K | 20D271KJ | 175 | 225 | 270 ((243~297) | 100 | 455 | 6500 | 4000 | 10000 | 7000 | 127 | 190 | 1.0 | 1500 |
| 20D301K | 20D301KJ | 190 | 250 | 300 (((270~330) | 100 | 500 | 6500 | 4000 | 10000 | 7000 | 136 | 210 | 1.0 | 1300 |
| 20D331K | 20D331KJ | 210 | 275 | 330 ((297~363) | 100 | 550 | 6500 | 4000 | 10000 | 7000 | 150 | 228 | 1.0 | 1200 |
| 20D361K | 20D361KJ | 230 | 300 | 360 ((324~396) | 100 | 595 | 6500 | 4000 | 10000 | 7000 | 163 | 255 | 1.0 | 1100 |
| 20D391K | 20D391KJ | 250 | 320 | 390 ((351~429) | 100 | 650 | 6500 | 4000 | 10000 | 7000 | 180 | 275 | 1.0 | 1000 |
| 20D431K | 20D431KJ | 275 | 350 | 430(387~473 | 100 | 710 | 6500 | 4000 | 10000 | 7000 | 190 | 305 | 1.0 | 930 |
| 20D471K | 20D471KJ | 300 | 385 | 470 ((423~517) | 100 | 775 | 6500 | 4000 | 10000 | 7000 | 220 | 350 | 1.0 | 850 |
| 20D511K | 20D511KJ | 320 | 415 | 510 ((459~561) | 100 | 845 | 6500 | 4000 | 10000 | 7000 | 220 | 360 | 1.0 | 780 |
| 20D561K | 20D561KJ | 350 | 460 | 560 ((504~616)) | 100 | 925 | 6500 | 4000 | 10000 | 7000 | 220 | 380 | 1.0 | 710 |
| 20D621K | 20D621KJ | 385 | 505 | 620 ((558~682) | 100 | 1025 | 6500 | 4000 | 10000 | 7000 | 220 | 390 | 1.0 | 650 |
| 20D681K | 20D681KJ | 420 | 560 | 680 (((612~748) | 100 | 1120 | 6500 | 4000 | 10000 | 7000 | 230 | 400 | 1.0 | 600 |
| 20D751K | 20D751KJ | 460 | 615 | 750 ((675~825) | 100 | 1240 | 6500 | 4000 | 10000 | 7000 | 255 | 420 | 1.0 | 530 |
| 20D781K | 20D781KJ | 485 | 640 | 780 (702~858) | 100 | 1290 | 6500 | 4000 | 10000 | 7000 | 265 | 440 | 1.0 | 510 |
| 20D821K | 20D821KJ | 510 | 670 | 820 ((738~902) | 100 | 1355 | 6500 | 4000 | 10000 | 7000 | 282 | 460 | 1.0 | 500 |
| 20D911K | 20D911KJ | 550 | 745 | 910 ((819~1001) | 100 | 1500 | 6500 | 4000 | 10000 | 7000 | 310 | 510 | 1.0 | 440 |
| 20D102K | 20D102KJ | 625 | 825 | 1000 ((900~1100) | 100 | 1650 | 6500 | 4000 | 10000 | 7000 | 342 | 565 | 1.0 | 400 |
| 20D112K | 20D112KJ | 680 | 895 | 1100 ((990~1210) | 100 | 1814 | 6500 | 4000 | 10000 | 7000 | 383 | 620 | 1.0 | 460 |
| 20D122K | 20D122KJ | 750 | 990 | 1200 (((1080~1320) | 100 | 1980 | 6500 | 4000 | 10000 | 7000 | 408 | 660 | 1.0 | 320 |
| 20D152K | 20D152KJ | 900 | 1200 | 1500 (((1350~1650) | 100 | 2475 | 6500 | 4000 | 10000 | 7000 | 420 | 660 | 1.0 | 260 |
| 20D162K | 20D162KJ | 1000 | 1280 | 1600 (((1440~1760) | 100 | 2640 | 6500 | 4000 | 10000 | 7000 | 606 | 660 | 1.0 | 320 |
| 20D182K | 20D182KJ | 1000 | 1465 | 1800年 ((1620~1980年) | 100 | 2970 | 6500 | 4000 | 10000 | 7000 | 625 | 660 | 1.0 | 320 |
記述:
20Dシリーズの放射性鉛ワリスターは,このような小さなディスクでこれまで利用されていたよりも高い電圧上昇率を提供することで,低DC電圧アプリケーションのための理想的な回路保護ソリューションを提供します.
最大ピーク電流は,間接的な雷射干渉を含む高ピーク電流から保護するために,10KA (8/20μsパルス) まで達することができる.電源からトランジエントと異常な高速トランジエントを切り替えるシステム.
特徴:
|
u 18Vから1800Vまでの広い稼働電圧範囲 (V1mA) u 臨時超電圧に迅速に対応する u 大量の吸収可能な一時的なエネルギー u 圧縮比が低く,継続電流がない u J-STD-020 によるMSLレベル1を満たす |
応用:
|
電源保護 スイッチ POSマシン 雷の止め器 建物インターコン 監視システム 駐車カード 送電システム 計器 通信製品コントロールパネル.
|
| 材料 | 放射性物質 は ない |
| 運用 温度 | -40°C ~ +85°C |
| 貯蔵温度 | -55°C ~ +125°C |
| 身体 | ニッケル付 |
| リード | ステンプレート |
| 鉛のない装置 | ニッケル付 |
| 部分番号 | 量 | 梱包オプション | パッケージの仕様 |
| 20DXXXXX | 250 | プラスチック袋 | 大量パック |
