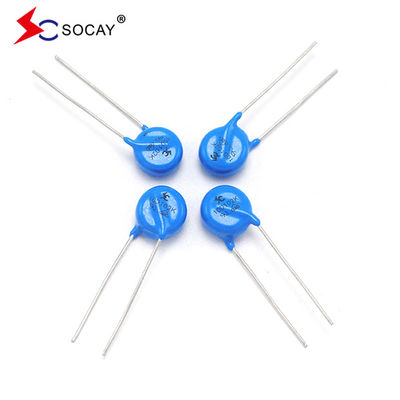

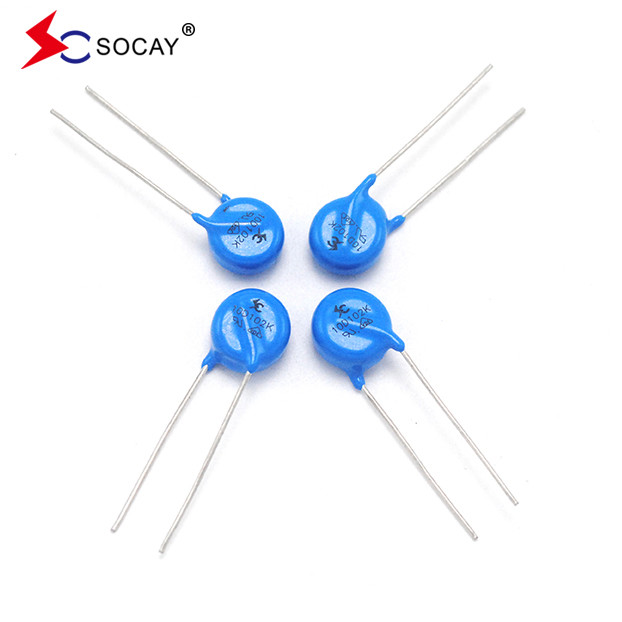

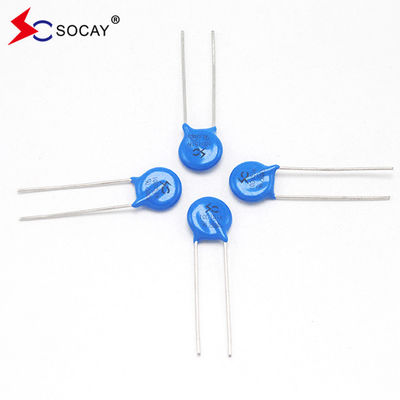

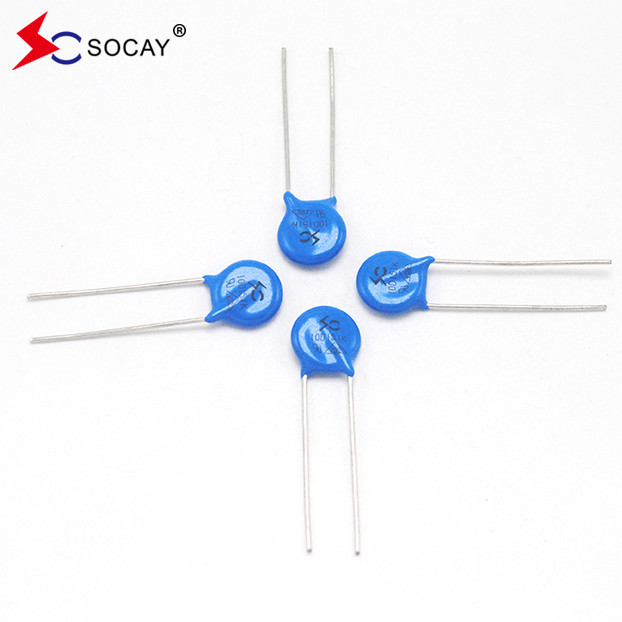

ラジアル・リード・メタルオキシド・バリストール MOVs Ф25mm 25D391Kバリストール
データシート:25Dシリーズ_v23061.pdf
紹介
最もよく使われる電圧制限装置は,主に亜鉛酸化物と様々な微量金属酸化物からでき,混合して鋳造されるバリストールMOV/MLVです.
主要資料
亜鉛酸化物
| タイプ番号 | 最大許容電圧 |
バリスター 電圧 |
最大 固定 電圧 |
潮 流 に 耐える 8/20μS |
格付け パワー |
エネルギー (10/1000μs)
|
容量 | ||||
| スタンダード |
高い 波動 |
VAC (V) |
VDC (V) |
V 1mA (V) |
私はP (A) |
VC について (V) |
標準 (A) |
高潮 (A) |
(W) | (J) |
@1KHZ (pF について) |
| 1回 | 1回 | ||||||||||
| 25D101K | 25D101KJ | 60 | 85 | 100 ((90-110) | 150 | 165 | 10000 | 20000 | 1.4 | 100 | 6300 |
| 25D201K | 25D201KJ | 130 | 170 | 200 (((185-225) | 150 | 330 | 15000 | 20000 | 1.0 | 215 | 2000 |
| 25D221K | 25D221KJ | 140 | 180 | 220 ((198〜242) | 150 | 360 | 15000 | 20000 | 1.0 | 235 | 1800 |
| 25D241K | 25D241KJ | 150 | 200 | 240 ((216-264) | 150 | 395 | 15000 | 20000 | 1.0 | 245 | 1650 |
| 25D271K | 25D271KJ | 175 | 225 | 270 (((243-297) | 150 | 455 | 15000 | 20000 | 1.0 | 260 | 1500 |
| 25D301K | 25D301KJ | 190 | 250 | 300 (((270~330) | 150 | 505 | 15000 | 20000 | 1.0 | 275 | 1300 |
| 25D331K | 25D331KJ | 210 | 275 | 330 (((297-363) | 150 | 550 | 15000 | 20000 | 1.0 | 295 | 1200 |
| 25D361K | 25D361KJ | 230 | 300 | 360 ((324-396)) | 150 | 595 | 15000 | 20000 | 1.0 | 305 | 1100 |
| 25D391K | 25D391KJ | 250 | 320 | 390 ((351-429) | 150 | 650 | 15000 | 20000 | 1.0 | 335 | 1000 |
| 25D431K | 25D431KJ | 275 | 350 | 430 (((387-473) | 150 | 710 | 15000 | 20000 | 1.0 | 365 | 930 |
| 25D471K | 25D471KJ | 300 | 385 | 470 ((423-517)) | 150 | 775 | 15000 | 20000 | 1.0 | 390 | 850 |
| 25D511K | 25D511KJ | 320 | 415 | 510 ((459~561) | 150 | 845 | 15000 | 20000 | 1.0 | 440 | 780 |
| 25D561K | 25D561KJ | 350 | 460 | 560 ((504-616)) | 150 | 920 | 15000 | 20000 | 1.0 | 490 | 715 |
| 25D621K | 25D621KJ | 385 | 505 | 620 ((558~682) | 150 | 1025 | 15000 | 20000 | 1.0 | 540 | 650 |
| 25D681K | 25D681KJ | 420 | 560 | 680 (((612~748) | 150 | 1120 | 15000 | 20000 | 1.0 | 570 | 600 |
| 25D751K | 25D751KJ | 460 | 615 | 750 (((675~825) | 150 | 1240 | 15000 | 20000 | 1.0 | 590 | 530 |
| 25D781K | 25D781KJ | 485 | 640 | 780 ((702~858) | 150 | 1290 | 15000 | 20000 | 1.0 | 620 | 510 |
| 25D821K | 25D821KJ | 510 | 670 | 820 ((738-902) | 150 | 1355 | 15000 | 20000 | 1.0 | 655 | 500 |
| 25D911K | 25D911KJ | 550 | 745 | 910 ((819-1001) | 150 | 1500 | 15000 | 20000 | 1.0 | 726 | 440 |
| 25D102K | 25D102KJ | 625 | 825 | 1000 ((900〜1100) | 150 | 1650 | 15000 | 20000 | 1.0 | 685 | 650 |
| 25D112K | 25D112KJ | 680 | 895 | 1100 ((990〜1210) | 150 | 1815 | 15000 | 20000 | 1.0 | 770 | 600 |
| 25D122K | 25D122KJ | 750 | 990 | 1200 (((1080〜1320) | 150 | 1980 | 15000 | 20000 | 1.0 | 770 | 550 |
応用:
|
u トランジスタ,ダイオード,IC,タイリスター,トリアック半導体保護 u 消費電子機器における電圧保護 u 産業用電子機器における電波保護 u 電子家電,ガス,石油機器の電圧保護 u リレーと電磁弁の電波吸収 |
| 動作温度 | -40°C ~ +85°C |
| 貯蔵温度 | -40°C ~ +85°C |
| 作業表面温度 | +115°C |
| 断熱抵抗 | > 100MΩ |
| コーティング (エポキシ樹脂) |
炎を阻害する UL 94 V-0 |
| コーティング | エポキシ樹脂 |
| 鉛線 | 銅 の ワイヤー |
| 電極 | シルバーソールド |
| ディスク | 亜鉛酸化物 |
| サイズ | 部分番号 | バッグ | 小型箱 | カートン |
| 25D | 25DXXXXX | 100 PCS | 1000 PCS | 2000 PCS |
