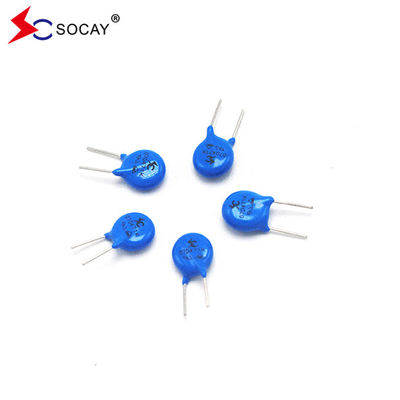

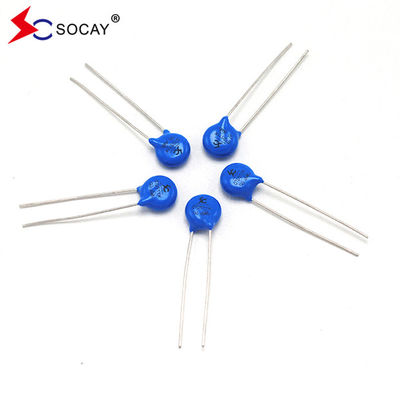

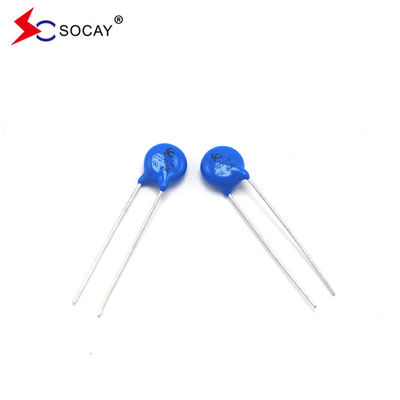

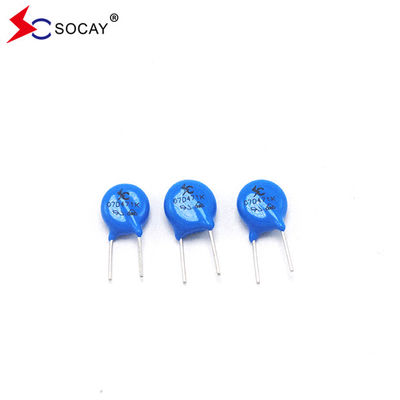

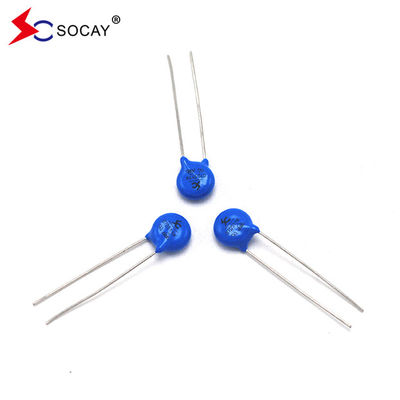

07Dシリーズ メタルオキシドバリストール 07D820K/07D820KJ, Ф7mm 82Vバリストール電圧 MOV 1200A
データシート:07Dシリーズ_v23061.pdf
MOV バリスター 選択 方法
1顧客の製品,電圧,アプリケーションポート,保護レベルを知るために
2DC (稼働電圧) > 高電圧製品で使用する回路内の稼働電圧の1.5倍
3装置のサイズ,電圧,流量,適用ポートと保護クラスに応じて選択します.
| タイプ番号 | 最大許容電圧 | バリスター 電圧 |
最大 固定 電圧 |
耐える 波動 流動 |
最大 エネルギー (10/1000μs) |
格付け パワー |
T平均容量 (参照) | |||||||
| スタンダード | 高潮 | VAC(V) | VDC(V) |
V1mA (V) |
私はP(A) | VC について(V) |
I (A) スタンダード |
I (A) 高潮 |
(J) スタンダード |
(J) 高潮 |
(W) | @1KHZ (プフ) | ||
| 1回 | 2回 | 1回 | 2回 | |||||||||||
| 07D180K | 07D180KJ | 11 | 14 | 18 ((15~21.6) | 2.5 | 36 | 250 | 125 | 500 | 250 | 0.9 | 2.0 | 0.02 | 2800 |
| 07D220K | 07D220KJ | 14 | 18 | 22 ((19.5~26) | 2.5 | 43 | 250 | 125 | 500 | 250 | 1.1 | 2.4 | 0.02 | 2300 |
| 07D270K | 07D270KJ | 17 | 22 | 27 (((24~30) | 2.5 | 53 | 250 | 125 | 500 | 250 | 1.4 | 3.0 | 0.02 | 1800 |
| 07D330K | 07D330KJ | 20 | 26 | 33(29.5~36.5) | 2.5 | 66 | 250 | 125 | 500 | 250 | 1.7 | 3.5 | 0.02 | 1500 |
| 07D390K | 07D390KJ | 25 | 31 | 39 ((35~43) | 2.5 | 77 | 250 | 125 | 500 | 250 | 2.1 | 4.0 | 0.02 | 1300 |
| 07D470K | 07D470KJ | 30 | 38 | 47 ((42~54) | 2.5 | 93 | 250 | 125 | 500 | 250 | 2.5 | 5.0 | 0.02 | 1100 |
| 07D560K | 07D560KJ | 35 | 45 | 56 ((50~62) | 2.5 | 110 | 250 | 125 | 500 | 250 | 3.1 | 6.0 | 0.02 | 900 |
| 07D680K | 07D680KJ | 40 | 56 | 68 (((61~75) | 2.5 | 135 | 250 | 125 | 500 | 250 | 3.6 | 7.0 | 0.02 | 740 |
| 07D820K | 07D820KJ | 50 | 65 | 82 ((74~90) | 10 | 135 | 1200 | 600 | 1750 | 1250 | 5.5 | 10.0 | 0.25 | 600 |
| 07D101K | 07D101KJ | 60 | 85 | 100 ((90~110) | 10 | 165 | 1200 | 600 | 1750 | 1250 | 6.5 | 12.0 | 0.25 | 500 |
| 07D121K | 07D121KJ | 75 | 100 | 120 ((108~132) | 10 | 200 | 1200 | 600 | 1750 | 1250 | 7.8 | 13.0 | 0.25 | 420 |
| 07D151K | 07D151KJ | 95 | 125 | 150 ((135~165) | 10 | 250 | 1200 | 600 | 1750 | 1250 | 9.7 | 13.0 | 0.25 | 330 |
| 07D181K | 07D181KJ | 115 | 150 | 180 (((162~198) | 10 | 300 | 1200 | 600 | 1750 | 1250 | 11.7 | 16.0 | 0.25 | 280 |
| 07D201K | 07D201KJ | 130 | 170 | 200 ((180~220) | 10 | 340 | 1200 | 600 | 1750 | 1250 | 13.0 | 17.0 | 0.25 | 250 |
| 07D221K | 07D221KJ | 140 | 180 | 220 ((198~242) | 10 | 360 | 1200 | 600 | 1750 | 1250 | 14.0 | 19.0 | 0.25 | 230 |
| 07D241K | 07D241KJ | 150 | 200 | 240 ((216~264) | 10 | 395 | 1200 | 600 | 1750 | 1250 | 15.0 | 21.0 | 0.25 | 210 |
| 07D271K | 07D271KJ | 175 | 225 | 270 ((243~297) | 10 | 455 | 1200 | 600 | 1750 | 1250 | 18.0 | 24.0 | 0.25 | 185 |
| 07D301K | 07D301KJ | 190 | 250 | 300 (((270~330) | 10 | 500 | 1200 | 600 | 1750 | 1250 | 20.0 | 26.0 | 0.25 | 165 |
| 07D331K | 07D331KJ | 210 | 275 | 330 ((297~363) | 10 | 550 | 1200 | 600 | 1750 | 1250 | 23.0 | 28.0 | 0.25 | 150 |
| 07D361K | 07D361KJ | 230 | 300 | 360 ((324~396) | 10 | 595 | 1200 | 600 | 1750 | 1250 | 25.0 | 32.0 | 0.25 | 140 |
| 07D391K | 07D391KJ | 250 | 320 | 390 ((351~429) | 10 | 650 | 1200 | 600 | 1750 | 1250 | 25.0 | 35.0 | 0.25 | 130 |
| 07D431K | 07D431KJ | 275 | 350 | 430(387~473 | 10 | 710 | 1200 | 600 | 1750 | 1250 | 28.0 | 40.0 | 0.25 | 115 |
| 07D471K | 07D471KJ | 300 | 385 | 470 ((423~517) | 10 | 775 | 1200 | 600 | 1750 | 1250 | 30.0 | 42.0 | 0.25 | 105 |
| 07D511K | 07D511KJ | 320 | 415 | 510 ((459~561) | 10 | 845 | 1200 | 600 | 1750 | 1250 | 30.0 | 45.0 | 0.25 | 100 |
| 07D561K | 07D561KJ | 350 | 460 | 560 ((504~616)) | 10 | 925 | 1200 | 600 | 1750 | 1250 | 30.0 | 49.0 | 0.25 | 90 |
| 07D621K | 07D621KJ | 385 | 505 | 620 ((558~682) | 10 | 1025 | 1200 | 600 | 1750 | 1250 | 33.0 | 55.0 | 0.25 | 80 |
| 07D681K | 07D681KJ | 420 | 560 | 680 (((612~748) | 10 | 1120 | 1200 | 600 | 1750 | 1250 | 33.0 | 60.0 | 0.25 | 75 |
| 07D751K | 07D751KJ | 460 | 615 | 750 ((675~825) | 10 | 1240 | 1200 | 600 | 1750 | 1250 | 67.2 | 65.0 | 0.25 | 70 |
| 07D781K | 07D781KJ | 485 | 640 | 780 (702~858) | 10 | 1290 | 1200 | 600 | 1750 | 1250 | 67.2 | 65.0 | 0.25 | 70 |
| 07D821K | 07D821KJ | 510 | 670 | 820 ((738~902) | 10 | 1355 | 1200 | 600 | 1750 | 1250 | 67.2 | 70.0 | 0.25 | 60 |
コメント:電圧>33V,Kは ±10%
記述:
07Dシリーズの放射性鉛ワリスターは,このような小さなディスクでこれまで利用されていたよりも高い電圧上昇率を提供することで,低DC電圧アプリケーションのための理想的な回路保護ソリューションを提供します.
最大ピーク電圧電流は1.75KA (8/20μsパルス) に達し,間接的な雷の干渉を含む高ピーク電圧から保護する.電源からトランジエントと異常な高速トランジエントを切り替えるシステム.
| 材料 | 放射性物質 は ない |
| 運用 温度 | -40°C ~ +85°C |
| 貯蔵温度 | -55°C ~ +125°C |
| 身体 | ニッケル付 |
| リード | ステンプレート |
| 鉛のない装置 | ニッケル付 |
分類:
SMD:0402,0603,0805,1206,1210,1812,2220
DIP:5D,7D,10D,14D,20D,25D,32D
電流:1A~15KA
サイズが小さいほど価格が下がります
容量が小さければ大きいほど
生産量が高くなるほど 値段も高くなります
電圧が高くなるほど,チューブが厚くなる.
応答時間≤10NS
