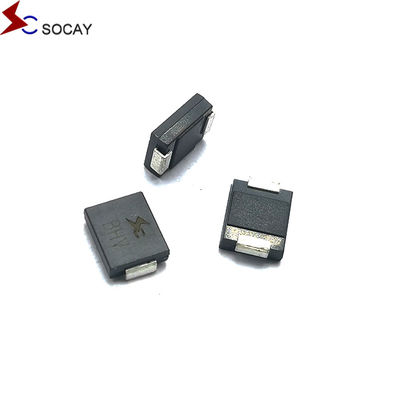

ソカイテレビS 双方向テレビSダイオード 8.0SMDJ SMC 22V 8000W 表面マウント 臨時電圧抑制器
データシート:8.0SMDJ_v21071.pdf
| 体重 | 00.007オンス 0.21グラム |
| ケース | JEDEC DO-214AB ガラスの上に塑造されたプラスチック |
| 極性 | カラーバンドは,二極性を除くカソードを表します. |
| ターミナル | JESD22-B102D による溶接可能 |
選択方法
1顧客の製品,稼働電圧,アプリケーションポート,および必要な保護レベルを決定するには,VRWMが
2値が顧客回路の通常の稼働電圧よりも大きいか同等である場合,デバイスのVRWM値が顧客の回路の通常の稼働電圧よりも大きいか同等であることを確認する..
3また,VC (クランプ電圧) の値がバックエンドチップの最大電圧よりも小さいか同等であることを確認することが重要です.
4適用ポートと保護レベルに基づいて,適切なパッケージと電源を選択します.
8.0SMDJ22CA 記述:
8.0SMDJシリーズは,雷などの電圧変動から敏感な電子機器を保護するために設計されています.
| 部分番号 | 標識 |
バック |
分割 |
テスト |
最大 |
最大 |
最大 |
|||
| ユニ | バイ | ユニ | バイ | ミニ | マックス | |||||
| 8.0SMDJ14A | 8.0SMDJ14CA | 8PEG | 8BEG | 14 | 15.60 | 17.20 | 10 | 23.2 | 348.28 | 200 |
| 8.0SMDJ15A | 8.0SMDJ15CA | 8PEK | 8BEK | 15 | 16.70 | 18.50 | 1 | 24.4 | 331.15 | 100 |
| 8.0SMDJ16A | 8.0SMDJ16CA | 8PEM | 8BEM | 16 | 17.80 | 19.70 | 1 | 26.0 | 310.77 | 50 |
| 8.0SMDJ17A | 8.0SMDJ17CA | 8PEP | 8BEP | 17 | 18.90 | 20.90 | 1 | 27.6 | 292.75 | 20 |
| 8.0SMDJ18A | 8.0SMDJ18CA | 8PER | 8BER | 18 | 20.00 | 22.10 | 1 | 29.2 | 276.71 | 10 |
| 8.0SMDJ19A | 8.0SMDJ19CA | 8PET | 8BET | 19 | 21.10 | 23.30 | 1 | 30.8 | 262.51 | 10 |
| 8.0SMDJ20A | 8.0SMDJ20CA | 8PEV | 8BEV | 20 | 22.20 | 24.50 | 1 | 32.4 | 249.38 | 5 |
| 8.0SMDJ22A | 8.0SMDJ22CA | 8PEX | 8BEX | 22 | 24.40 | 26.90 | 1 | 35.5 | 227.61 | 5 |
| 8.0SMDJ24A | 8.0SMDJ24CA | 8PEZ | 8BEZ | 24 | 26.70 | 29.50 | 1 | 38.9 | 207.71 | 5 |
| 8.0SMDJ26A | 8.0SMDJ26CA | 8PFE | 8BFE | 26 | 28.90 | 31.90 | 1 | 42.1 | 191.92 | 5 |
| 8.0SMDJ28A | 8.0SMDJ28CA | 8PFG | 8BFG | 28 | 31.10 | 34.40 | 1 | 45.4 | 177.97 | 5 |
| 8.0SMDJ30A | 8.0SMDJ30CA | 8PFK | 8BFK | 30 | 33.30 | 36.80 | 1 | 48.4 | 166.94 | 5 |
| 8.0SMDJ33A | 8.0SMDJ33CA | 8PFM | 8BEM | 33 | 36.70 | 40.60 | 1 | 53.3 | 151.59 | 5 |
| 8.0SMDJ36A | 8.0SMDJ36CA | 8PFP | 8BEP | 36 | 40.00 | 44.20 | 1 | 58.1 | 139.07 | 5 |
| 8.0SMDJ40A | 8.0SMDJ40CA | 8PFR | 8BFR | 40 | 44.40 | 49.10 | 1 | 64.5 | 125.27 | 5 |
8.0SMDJ22CA 特徴:
8.0SMDJ22CA 適用:
TVSデバイスは,通信,コンピュータ,産業,および消費者電子アプリケーションで使用されるI/Oインターフェイス,VCCバス,および他の脆弱な回路を保護するのに適しています.
| 最大強度 (TA=25°C,別記がない限り) | |||
| パラメータ | シンボル | 価値 | ユニット |
| ピークパルス電力の分散 10/1000μs の波形 (図1) (注1) (注2) | PPPM | 8000 | ワット |
| 10/1000μs の波形を持つピークパルス電流. (注1,図3) | 私はPP | 次の表を参照 | アムペア |
| Tで無限熱シンクでの電力分散L について=75°C | PM ((AV) | 6.5 | ワット |
| 前向きのピーク波動電流,8.3ms 単半正弦波 (注3) | 私はFSMについて | 300 | アムペア |
| 一方向のみの最大瞬時の前向き電圧25A (4注) | VF について | 3.5/5.0 | 電圧 |
| 動作交差点と貯蔵温度範囲 | TJTSTG | -55から+150 | °C |
|
注記: 1図3の非繰り返しの電流パルス,T以上A について= 25°C/図2 2各端末に5.0mm×5.0mm (0.03mm厚) の銅パッドを設置する. 3. 8.3ms 単半シナス波,または同等の平方波,作業サイクル = 1分間に最大4パルス. 4VF について< 3.5V V についてBR< 200VとVF について< 6.5V V に対してBR> 201V |
|||
