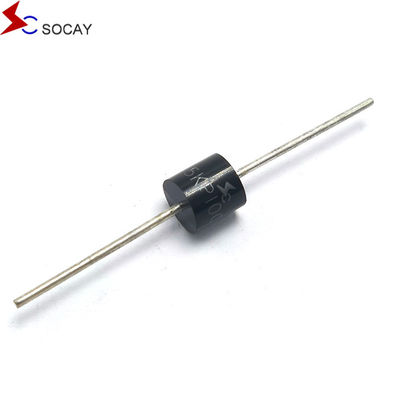

SOCAY 5KP シリーズ 5000W TVS ダイオード 透孔 TVS ダイオード 軸性鉛 臨時電圧抑制器
データシート:5KP.pdf
簡潔 な 紹介:
5KPシリーズは,雷によって引き起こされる過渡電圧や,機器そのものに損傷を与える他の過渡電圧事件から敏感な電子機器を保護するために設計されています.
| 部分番号 |
バック スタンドオフ 電圧 VRWM (V) |
分割 電圧VBR (V) @IT |
テスト 流動 私はT (mA) |
最大 固定 電圧 VC について (V) @IPP |
最大 頂点 パルス 流動 私はPP(A) |
最大 バック 漏れ私はR (μA について) @VRWM |
||
| ユニ | バイ | ミニ | マックス | |||||
| 5KP5.0A | 5KP5.0CA | 5.0 | 6.40 | 7.00 | 10 | 9.2 | 543.48 | 800 |
| 5KP6.0A | 5KP6.0CA | 6.0 | 6.67 | 7.37 | 10 | 10.3 | 485.44 | 800 |
| 5KP6.5A | 5KP6.5CA | 6.5 | 7.22 | 7.89 | 10 | 11.2 | 446.43 | 500 |
| 5KP7.0A | 5KP7.0CA | 7.0 | 7.78 | 8.60 | 10 | 12.0 | 416.67 | 200 |
| 5KP7.5A | 5KP7.5CA | 7.5 | 8.33 | 9.21 | 1 | 12.9 | 416.67 | 200 |
| 5KP8.0A | 5KP8.0CA | 8.0 | 8.89 | 9.83 | 1 | 13.6 | 367.65 | 50 |
| 5KP8.5A | 5KP8.5ACA | 8.5 | 9.44 | 10.40 | 1 | 14.4 | 347.22 | 20 |
| 5KP9.0A | 5KP9.0CA | 9.0 | 10.00 | 11.10 | 1 | 15.4 | 324.68 | 10 |
| 5KP10A | 5KP10CA | 10.0 | 11.10 | 12.30 | 1 | 17.0 | 294.12 | 5 |
| 5KP11A | 5KP11CA | 11.0 | 12.20 | 13.50 | 1 | 18.2 | 274.73 | 5 |
| 5KP12A | 5KP12CA | 12.0 | 13.30 | 14.70 | 1 | 19.9 | 251.26 | 5 |
| 5KP13A | 5KP13CA | 13.0 | 14.40 | 15.90 | 1 | 21.5 | 232.56 | 5 |
| 5KP14A | 5KP14CA | 14.0 | 15.60 | 17.20 | 1 | 23.2 | 215.52 | 5 |
| 5KP15A | 5KP15CA | 15.0 | 16.70 | 18.50 | 1 | 24.4 | 204.92 | 5 |
| 5KP16A | 5KP16CA | 16.0 | 17.80 | 19.70 | 1 | 26.0 | 192.31 | 5 |
| 5KP17A | 5KP17CA | 17.0 | 18.90 | 20.90 | 1 | 27.6 | 181.16 | 5 |
| 5KP18A | 5KP18CA | 18.0 | 20.00 | 22.10 | 1 | 29.2 | 171.23 |
5 |
| 5KP19A | 5KP19CA | 19.0 | 21.10 | 23.30 | 1 | 30.8 | 162.44 | 5 |
| 5KP20A | 5KP20CA | 20.0 | 22.20 | 24.50 | 1 | 32.4 | 154.32 | 5 |
| 5KP22A | 5KP22CA | 22.0 | 24.40 | 26.90 | 1 | 35.5 | 140.85 | 5 |
| 5KP24A | 5KP24CA | 24.0 | 26.70 | 29.50 | 1 | 38.9 | 128.53 | 5 |
| 5KP26A | 5KP26CA | 26.0 | 28.90 | 31.90 | 1 | 42.1 | 118.76 | 5 |
| 5KP28A | 5KP28CA | 28.0 | 31.10 | 34.40 | 1 | 45.4 | 110.13 | 5 |
| 5KP30A | 5KP30CA | 30.0 | 33.30 | 36.80 | 1 | 48.4 | 103.31 | 5 |
特徴:
|
u P600 パッケージのガラスのパシビテーションチップ・ジャンクション u 漏れが少ない u 一方向と二方向 u 優れた固定能力 u 迅速に対応し,応答する u RoHS に準拠し,ハロゲンフリー u 12V以上の典型IRは5μA未満である. u マット 鉛のないチン u 5000W 10 × 1000μs の波形でピーク電源 作業サイクル: 0.01% u 迅速な応答時間: 通常0ボルトからVBR分まで1.0ps未満. |
用途:
TVSデバイスは,工業,コンピュータ,通信,消費者電子機器のアプリケーションにおける I/O インターフェース,VCC バス,その他の敏感な回路を保護するのに理想的です.
| パラメータ | シンボル | 価値 | ユニット |
| ピークパルス電力の分散 10/1000μs の波形 (図1) (注1) (注2) | PPPM について | 5000 | ワット |
| 10/1000μs の波形を持つピークパルス電流. (注1,図3) | 私はPP | 次の表を参照 | アムペア |
| Tで無限熱シンクでの電力分散L について=75°C | PM ((AV)) | 8.0 | ワット |
| 前向きのピーク波動電流,8.3ms 単半正弦波 (注3) | 私はFSMについて | 500 | アムペア |
| 一方向のみの最大瞬時の前向き電圧25A (4注) | TF について | 3.5/5.0 | 電圧 |
| 動作交差点と貯蔵温度範囲 | TJTSTG | -55から+150 | °C |
注記:
1図3の非繰り返しの電流パルスと,図2のTA=25°Cを超えたパルス
2各端末に5.0mm×5.0mm (0.03mm厚) の銅パッドを設置する.
3. 8.3ms 単半シナス波,または同等の平方波,作業サイクル = 1分間に最大4パルス.
4VBR < 200VではVF < 3.5V,VBR > 201VではVF< 6.5Vとする.
|
