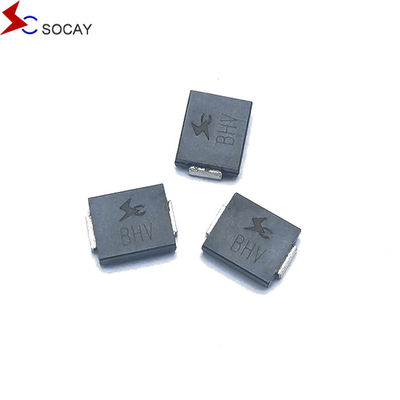

ソカイテレビS 急速スイッチングダイオード DO-214AB 8.0SMDJ 8000W 14V 表面マウント 臨時電圧抑制器
データシート:8.0SMDJ_v21071.pdf
| 体重 | 00.007オンス 0.21グラム |
| ケース | JEDEC DO-214AB ガラスの上に塑造されたプラスチック |
| 極性 | カラーバンドは,二極性を除くカソードを表します. |
| ターミナル | JESD22-B102D による溶接可能 |
選択方法
1顧客の製品,稼働電圧,アプリケーションポート,および必要な保護レベルを決定します.
2装置のVRWM値は,顧客の回路における通常の動作電圧よりも大きいか同等である必要があります.
3. VC (クランプ電圧) の値がバックエンドチップの最大電圧以下であることを確認する.
4適用ポートと保護レベルに基づいて適切なデバイスパッケージと電力を選択します.
記述:
8.0SMDJシリーズは,雷や他の一時的な電圧事件によって引き起こされる電圧変動から敏感な電子機器を保護するために特別に設計されています.
| 部分番号 | 標識 |
バック |
分割 |
テスト |
最大 |
最大 |
最大 |
|||
| ユニ | バイ | ユニ | バイ | ミニ | マックス | |||||
| 8.0SMDJ14A | 8.0SMDJ14CA | 8PEG | 8BEG | 14 | 15.60 | 17.20 | 10 | 23.2 | 348.28 | 200 |
| 8.0SMDJ15A | 8.0SMDJ15CA | 8PEK | 8BEK | 15 | 16.70 | 18.50 | 1 | 24.4 | 331.15 | 100 |
| 8.0SMDJ16A | 8.0SMDJ16CA | 8PEM | 8BEM | 16 | 17.80 | 19.70 | 1 | 26.0 | 310.77 | 50 |
| 8.0SMDJ17A | 8.0SMDJ17CA | 8PEP | 8BEP | 17 | 18.90 | 20.90 | 1 | 27.6 | 292.75 | 20 |
| 8.0SMDJ18A | 8.0SMDJ18CA | 8PER | 8BER | 18 | 20.00 | 22.10 | 1 | 29.2 | 276.71 | 10 |
| 8.0SMDJ19A | 8.0SMDJ19CA | 8PET | 8BET | 19 | 21.10 | 23.30 | 1 | 30.8 | 262.51 | 10 |
| 8.0SMDJ20A | 8.0SMDJ20CA | 8PEV | 8BEV | 20 | 22.20 | 24.50 | 1 | 32.4 | 249.38 | 5 |
| 8.0SMDJ22A | 8.0SMDJ22CA | 8PEX | 8BEX | 22 | 24.40 | 26.90 | 1 | 35.5 | 227.61 | 5 |
特徴:
応用:
TVSデバイスは,通信,コンピュータ,工業および消費者電子アプリケーションで使用されるI/Oインターフェイス,VCCバスおよび他の脆弱な回路の保護に理想的です.
| 最大強度 (TA=25°C,別記がない限り) | |||
| パラメータ | シンボル | 価値 | ユニット |
| ピークパルス電力の分散 10/1000μs の波形 (図1) (注1) (注2) | PPPM | 8000 | ワット |
| 10/1000μs の波形を持つピークパルス電流. (注1,図3) | 私はPP | 次の表を参照 | アムペア |
| Tで無限熱シンクでの電力分散L について=75°C | PM ((AV) | 6.5 | ワット |
| 前向きのピーク波動電流,8.3ms 単半正弦波 (注3) | 私はFSMについて | 300 | アムペア |
| 一方向のみの最大瞬時の前向き電圧25A (4注) | VF について | 3.5/5.0 | 電圧 |
| 動作交差点と貯蔵温度範囲 | TJTSTG | -55から+150 | °C |
|
注記: 1図3の非繰り返しの電流パルス,T以上A について= 25°C/図2 2各端末に5.0mm×5.0mm (0.03mm厚) の銅パッドを設置する. 3. 8.3ms 単半シナス波,または同等の平方波,作業サイクル = 1分間に最大4パルス. 4VF について< 3.5V V についてBR< 200VとVF について< 6.5V V に対してBR> 201V |
|||
