Name: ソカイテレビSダイオード SMFシリーズ SOD-123 78CA回路保護ダイオード 78V 220W 臨時電圧抑制器
Brand: Socay
SKU: SMF78CA
Rating: 4.7 (109 reviews)

特徴ギャラリー製品の説明見積依頼

特徴

仕様

SMF78CA パッケージタイプ: SOD-123

SMF78CA リバーススタンドオフ電圧 VRWM: 78.0

SMF78CA 断熱電圧 VBR ((V) @IT MIN: 86.70

SMF78CA 断熱電圧 VBR ((V) @IT MAX: 95.80

SMF78CA テストCurrentIT (mA): 1

SMF78CA 最大固定電圧 VC@IPP (V): 126.0

SMF78CA 最大ピークパルス電流IPP (A): 1.59

SMF78CA 最大逆漏れ IR @VRWM (μA): 1

ハイライト:

220W 臨時電圧抑制機

SMF78CA TVSダイオード

SMF78CA

基本情報

起源の場所: 深セン、広東省、中国

ブランド名: Socay

証明: UL,REACH,RoHS,ISO

モデル番号: SMF78CA

文書: 製品説明書 PDF

お支払配送条件

受渡し時間: 5~8営業日

ギャラリー

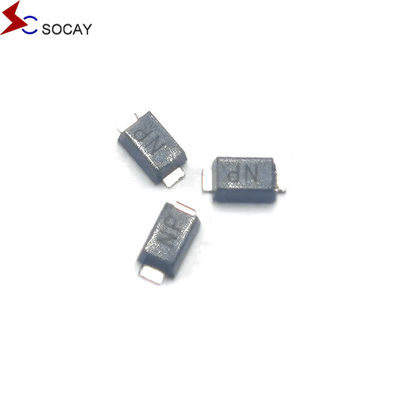

ソカイテレビSダイオード SMFシリーズ SOD-123 78CA回路保護ダイオード 78V 220W 臨時電圧抑制器

製品の説明

ソカイテレビSダイオード SMFシリーズ SOD-123 78CA回路保護ダイオード 78V 220W 表面マウント臨時電圧抑制器

データシート:SMFシリーズ_v2211.1.pdf

SMF78CA 記述:
SMFシリーズの臨時電圧抑制器は,電波吸収能力を持つ半導体装置で,応答時間が非常に速い.このエネルギーを抑制できるので,この電路は,電気回路から瞬時に発生する高電流高電圧のクランプを吸収することで,最終的な結果は,背後にある機器または回路を保護することです.

部分番号		標識		バックスタンドオフ電圧VRWM (V)	分割電圧 VBR (V) @IT		テスト流動 IT (mA)	最大固定電圧 VC @IPP (V)	最大頂点パルス現在のIPP (A)	最大バック漏れIR @VRWM (μA)
ユニ	バイ	ユニ	バイ	バックスタンドオフ電圧VRWM (V)	ミニ	マックス	テスト流動 IT (mA)	最大固定電圧 VC @IPP (V)	最大頂点パルス現在のIPP (A)	最大バック漏れIR @VRWM (μA)
SMF5.0A	SMF5.0CA	FE	KE	5.0	6.40	7.00	10	9.2	21.74	400
SMF6.0A	SMF6.0CA	FG	KG	6.0	6.67	7.37	10	10.3	19.42	400
SMF6.5A	SMF6.5CA	FK	KK	6.5	7.22	7.98	10	11.2	17.86	200
SMF7.0A	SMF7.0CA	FM	KM	7.0	7.78	8.60	10	12.0	16.67	100
SMF7.5A	SMF7.5CA	FP	KP	7.5	8.33	9.21	1	12.9	15.50	50
SMF8.0A	SMF8.0CA	FR フランス	KR	8.0	8.89	9.83	1	13.6	14.71	25
SMF8.5A	SMF8.5CA	FT	KT	8.5	9.44	10.40	1	14.4	13.89	10
SMF9.0A	SMF9.0CA	FV	KV	9.0	10.00	11.10	1	15.4	12.99	5
SMF10A	SMF10CA	外国為替	KX	10.0	11.10	12.30	1	17.0	11.76	2.5
SMF11A	SMF11CA	FZ	KZ	11.0	12.20	13.50	1	18.2	10.99	2.5
SMF12A	SMF12CA	HE について	LE	12.0	13.30	14.70	1	19.9	10.05	2.5
SMF13A	SMF13CA	HG	LG	13.0	14.40	15.90	1	21.5	9.30	1
SMF14A	SMF14CA	香港	LK	14.0	15.60	17.20	1	23.2	8.62	1
SMF15A	SMF15CA	HM	LM	15.0	16.70	18.50	1	24.4	8.20	1
SMF16A	SMF16CA	HP	LP	16.0	17.80	19.70	1	26.0	7.69	1
SMF17A	SMF17CA	HR	LR	17.0	18.90	20.90	1	27.6	7.25	1
SMF18A	SMF18CA	HT	LT	18.0	20.00	22.10	1	29.2	6.85	1
SMF19A	SMF19CA	HB	LB	19.0	21.10	23.30	1	30.6	6.54	1
SMF20A	SMF20CA	HV	LV	20.0	22.20	24.50	1	32.4	6.17	1
SMF22A	SMF22CA	Hx	LX	22.0	24.0	26.90	1	35.5	5.63	1
SMF24A	SMF24CA	HZ	LZ	24.0	26.70	29.50	1	38.9	5.14	1
SMF26A	SMF26CA	JE	ME	26.0	28.90	31.90	1	42.1	4.75	1
SMF28A	SMF28CA	JG	MG	28.0	31.10	34.40	1	45.4	4.41	1
SMF30A	SMF30CA	JK	MK	30.0	33.30	36.80	1	48.4	4.13	1
SMF33A	SMF33CA	JMさん	MM	33.0	36.70	40.60	1	53.3	3.75	1
SMF36A	SMF36CA	JP	MP	36.0	40.00	44.20	1	58.1	3.44	1
SMF40A	SMF40CA	JR	MR	40.0	44.40	49.10	1	64.5	3.10	1
SMF43A	SMF43CA	JTさん	MT 関連性	43.0	47.80	52.80	1	69.4	2.88	1
SMF45A	SMF45CA	JV	MV	45.0	50.00	55.30	1	72.7	2.75	1
SMF48A	SMF48CA	JX	MX	48.0	53.0	58.90	1	77.4	2.58	1
SMF51A	SMF51CA	JZ	MZ	51.0	56.70	62.70	1	82.4	2.43	1
SMF54A	SMF54CA	XE	NE	54.0	60.00	66.30	1	87.1	2.30	1
SMF58A	SMF58CA	XG	NG	58.0	64.40	71.20	1	93.6	2.14	1
SMF60A	SMF60CA	XK	NK	60.0	66.70	73.70	1	96.8	2.07	1
SMF64A	SMF64CA	XM	NM	64.0	71.10	78.60	1	103.0	1.94	1
SMF70A	SMF70CA	XP	NP	70.0	77.80	86.00	1	113.0	1.77	1
SMF75A	SMF75CA	XR	NR	75.0	83.30	92.10	1	121.0	1.65	1
SMF78A	SMF78CA	XT	NT3	78.0	86.70	95.80	1	126.0	1.59	1
SMF80A	SMF80CA	XB	NB	80.0	88.80	97.60	1	129.0	1.55	1
SMF85A	SMF85CA	XV	NV	85.0	94.40	104.00	1	137.0	1.46	1

SMF78CA 特殊性

低漏れ率
一方向と二方向のユニット
ガラスの接点のための受動ガラス
低誘導力
優れた握りと制御能力
マット・ティン - 鉛のない
RoHS に準拠し,ハロゲンフリー
SOD-123産業標準パッケージ - SOD-123と互換性
表面に設置されたアプリケーションでボードスペースを最適化するために設計された
200W 10 × 1000μs の最大電源能力波形繰り返しの速さ (作業サイクル): 0.01% 作業サイクル
急速な応答:通常0VからVBRminまでの1.0ps未満
高温溶接: クランプで260°C/40秒
典型的な最大温度係数 ΔVBR = 0.1% × VBR@25°C×ΔT
プラスチック包装はアンダーライターズ・ラボによって 94V-0 と評価されています
典型的な故障モードは過電圧または過電流によるショート回路である.
JEDEC JESD201A 表 4a と 4c に基づいて,ひげの試験を行う.
IEC-61000-4-2 ESD 15kV ((空気), 8kV (接触)
IEC 61000-4-2 (IEC801-2) データラインのESD保護
IEC 61000-4-4 (IEC801-4) EFTデータライン保護

SMF78CA アプリケーション:
TVS 装置は,通信,コンピュータ,消費者,通信,通信,通信,通信,通信,通信,通信,通信,通信,通信,通信,通信,通信,通信,通信,通信,通信,通信,通信,通信,通信,通信,通信,通信,通信,通信,通信,通信,通信,通信,通信,通信,通信,通信,通信,通信,通信,通信,通信,通信,通信,通信,通信,通信,通信,通信,通信,通信,通信,通信,通信,通信,通信,通信,通信,通信,通信,通信,通信,通信,通信,通信,通信,通信,通信,通信,通信,通信,通信,通信,通信,通信,通信,通信,通信,通信,通信攻撃を受けやすい産業用アプリケーション.
