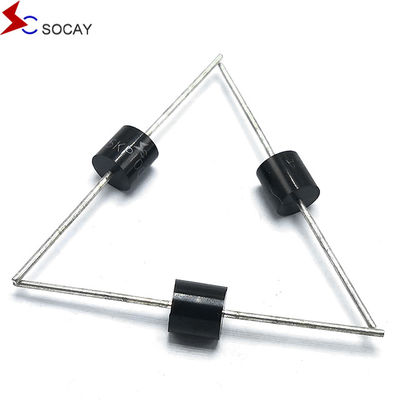

SOCAY 5000W 単方向 10V TVS ディオード 5KP シリーズ 軸性リード 臨時電圧抑制器
データシート:5KP.pdf
5KP10A記述:
5KPシリーズは,雷やその他の切り替えイベントによって引き起こされる一時的な電圧に対して敏感な電子機器を保護するために設計されています.
| 部分番号 |
バック スタンドオフ 電圧 VRWM (V) |
分割 電圧VBR (V) @IT |
テスト 流動 私はT (mA) |
最大 固定 電圧 VC について (V) @IPP |
最大 頂点 パルス 流動 私はPP(A) |
最大 バック 漏れ私はR (μA について) @VRWM |
||
| ユニ | バイ | ミニ | マックス | |||||
| 5KP5.0A | 5KP5.0CA | 5.0 | 6.40 | 7.00 | 10 | 9.2 | 543.48 | 800 |
| 5KP6.0A | 5KP6.0CA | 6.0 | 6.67 | 7.37 | 10 | 10.3 | 485.44 | 800 |
| 5KP6.5A | 5KP6.5CA | 6.5 | 7.22 | 7.89 | 10 | 11.2 | 446.43 | 500 |
| 5KP7.0A | 5KP7.0CA | 7.0 | 7.78 | 8.60 | 10 | 12.0 | 416.67 | 200 |
| 5KP7.5A | 5KP7.5CA | 7.5 | 8.33 | 9.21 | 1 | 12.9 | 416.67 | 200 |
| 5KP8.0A | 5KP8.0CA | 8.0 | 8.89 | 9.83 | 1 | 13.6 | 367.65 | 50 |
| 5KP8.5A | 5KP8.5ACA | 8.5 | 9.44 | 10.40 | 1 | 14.4 | 347.22 | 20 |
| 5KP9.0A | 5KP9.0CA | 9.0 | 10.00 | 11.10 | 1 | 15.4 | 324.68 | 10 |
| 5KP10A | 5KP10CA | 10.0 | 11.10 | 12.30 | 1 | 17.0 | 294.12 | 5 |
| 5KP11A | 5KP11CA | 11.0 | 12.20 | 13.50 | 1 | 18.2 | 274.73 | 5 |
| 5KP12A | 5KP12CA | 12.0 | 13.30 | 14.70 | 1 | 19.9 | 251.26 | 5 |
| 5KP13A | 5KP13CA | 13.0 | 14.40 | 15.90 | 1 | 21.5 | 232.56 | 5 |
| 5KP14A | 5KP14CA | 14.0 | 15.60 | 17.20 | 1 | 23.2 | 215.52 | 5 |
| 5KP15A | 5KP15CA | 15.0 | 16.70 | 18.50 | 1 | 24.4 | 204.92 | 5 |
5KP10A特徴:
|
u P600 パッケージのガラスのパシビテーションチップ・ジャンクション u 漏れが少ない u ユニとバイダイレクトユニット u 優れた固定能力 u 5000W 10 × 1000μs の波形でピーク電源 作業サイクル: 0.01% u 迅速に対応し,応答する u RoHS に準拠する u 12V以上の典型IRは5μA未満である. |
5KP10A応用:
TVSデバイスは,工業,通信,コンピュータおよび消費者電子機器のアプリケーションにおける I/O インターフェース,VCC バスおよびその他の敏感な回路を保護するのに理想的です.
| パラメータ | シンボル | 価値 | ユニット |
| ピークパルス電力の分散 10/1000μs の波形 (図1) (注1) (注2) | PPPM について | 5000 | ワット |
| 10/1000μs の波形を持つピークパルス電流. (注1,図3) | 私はPP | 次の表を参照 | アムペア |
| Tで無限熱シンクでの電力分散L について=75°C | PM ((AV)) | 8.0 | ワット |
| 前向きのピーク波動電流,8.3ms単半正弦波 (注3) | 私はFSMについて | 500 | アムペア |
| 一方向のみの最大瞬時の前向き電圧25A (4注) | TF について | 3.5/5.0 | 電圧 |
| 動作交差点と貯蔵温度範囲 | TJTSTG | -55から+150 | °C |
|
