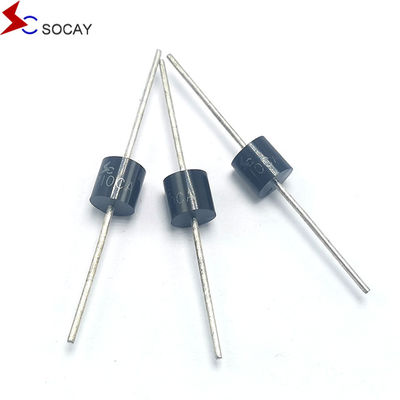

SOCAY 5000W 高功率 5KPシリーズ TVSダイオード軸性鉛臨時電圧抑制器 5KP5.0A 5.0CA
データシート:5KP.pdf
記述:
5KPシリーズは,雷の衝撃やその他の一時的な電圧事件によって引き起こされる一時的な電圧に対して敏感な電子機器を保護するために設計されています.
| 部分番号 | バック スタンドオフ 電圧 VRWM (V) | 分割 電圧VBR (V) @IT | テスト 流動 私はT (mA) | 最大 固定 電圧 VC について (V) @IPP | 最大 頂点 パルス 流動 私はPP(A) | 最大 バック 漏れ私はR (μA について) @VRWM | ||
| ユニ | バイ | ミニ | マックス | |||||
| 5KP5.0A | 5KP5.0CA | 5.0 | 6.40 | 7.00 | 10 | 9.2 | 543.48 | 800 |
| 5KP6.0A | 5KP6.0CA | 6.0 | 6.67 | 7.37 | 10 | 10.3 | 485.44 | 800 |
| 5KP6.5A | 5KP6.5CA | 6.5 | 7.22 | 7.89 | 10 | 11.2 | 446.43 | 500 |
| 5KP7.0A | 5KP7.0CA | 7.0 | 7.78 | 8.60 | 10 | 12.0 | 416.67 | 200 |
| 5KP7.5A | 5KP7.5CA | 7.5 | 8.33 | 9.21 | 1 | 12.9 | 416.67 | 200 |
| 5KP8.0A | 5KP8.0CA | 8.0 | 8.89 | 9.83 | 1 | 13.6 | 367.65 | 50 |
| 5KP8.5A | 5KP8.5ACA | 8.5 | 9.44 | 10.40 | 1 | 14.4 | 347.22 | 20 |
| 5KP9.0A | 5KP9.0CA | 9.0 | 10.00 | 11.10 | 1 | 15.4 | 324.68 | 10 |
| 5KP10A | 5KP10CA | 10.0 | 11.10 | 12.30 | 1 | 17.0 | 294.12 | 5 |
| 5KP11A | 5KP11CA | 11.0 | 12.20 | 13.50 | 1 | 18.2 | 274.73 | 5 |
特徴:
u P600 パッケージのガラスのパシビテーションチップ・ジャンクション u 漏れが少ない u ユニとバイダイレクトユニット u 優れた固定能力 u 5000W 10 × 1000μs の波形でピーク電源 作業サイクル: 0.01% u 迅速に対応し,応答する u RoHS に準拠する |
応用:
TVSデバイスは,電信,コンピュータ,産業用および消費者用電子機器のアプリケーションにおけるI/Oインターフェース,VCCバスおよびその他の敏感回路を保護するための理想的な選択です.
| パラメータ | シンボル | 価値 | ユニット |
| ピークパルス電力の分散 10/1000μs の波形 (図1) (注1) (注2) | PPPM について | 5000 | ワット |
| 10/1000μs の波形を持つピークパルス電流. (注1,図3) | 私はPP | 次の表を参照 | アムペア |
| Tで無限熱シンクでの電力分散L について=75°C | PM ((AV)) | 8.0 | ワット |
| 前向きのピーク波動電流,8.3ms単半正弦波 (注3) | 私はFSMについて | 500 | アムペア |
| 一方向のみの最大瞬時の前向き電圧25A (4注) | TF について | 3.5/5.0 | 電圧 |
| 動作交差点と貯蔵温度範囲 | TJTSTG | -55から+150 | °C |
|
