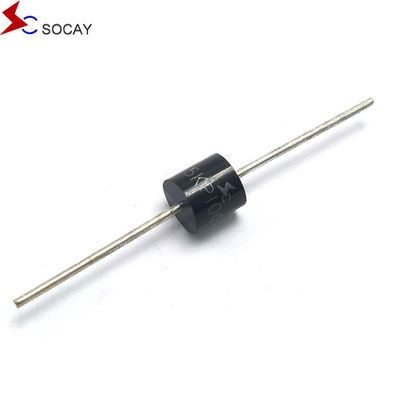

SOCAY TVS ダイオード15000W 28V 軸性リード 臨時電圧抑制器 15KPA シリーズ
15KPA28A 資料表:15KPA.pdf
15KPA28A記述:
15KPAシリーズは,雷や他の一時的な電圧事件によって引き起こされる電圧変圧から敏感な電子機器を保護するために設計されています.
| 部分番号 |
バック スタンドオフ 電圧 VRWM (V) |
分割 電圧VBR (V) @IT |
テスト 流動 私はT (mA) |
最大 固定 電圧 VC について (V) @IPP |
最大 頂点 パルス 流動 私はPP(A) |
最大 バック 漏れ私はR (μA について) @VRWM |
||
| ユニ | バイ | ミニ | マックス | |||||
| 15KPA17A | 15KPA17CA | 17 | 18.99 | 20.79 | 50 | 29.3 | 515.4 | 5000 |
| 15KPA18A | 15KPA18CA | 18 | 20.11 | 22.01 | 50 | 30.9 | 488.7 | 5000 |
| 15KPA20A | 15KPA20CA | 20 | 22.34 | 24.46 | 20 | 34.3 | 440.2 | 1500 |
| 15KPA22A | 15KPA22CA | 22 | 24.57 | 26.91 | 10 | 37.1 | 407.0 | 500 |
| 15KPA24A | 15KPA24CA | 24 | 26.81 | 29.35 | 5 | 40.7 | 371.0 | 150 |
| 15KPA26A | 15KPA26CA | 26 | 29.04 | 31.80 | 5 | 44.0 | 343.2 | 50 |
| 15KPA28A | 15KPA28CA | 28 | 31.28 | 34.24 | 5 | 47.5 | 317.9 | 25 |
| 15KPA30A | 15KPA30CA | 30 | 33.51 | 36.70 | 5 | 50.7 | 297.8 | 15 |
| 15KPA33A | 15KPA33CA | 33 | 36.90 | 40.40 | 5 | 54.7 | 276.1 | 2 |
15KPA28A特徴:
15KPA28A 適用:
TVSデバイスは,通信,コンピュータ,産業,および消費者電子アプリケーションで使用されるI/Oインターフェース,VCCバス,および他の脆弱な回路を保護するのに理想的です.
| パラメータ | シンボル | 価値 | ユニット |
| ピークパルス電力の分散 10/1000μs の波形 (図1) (注1) (注2) | PPPM について | 15000 | ワット |
| 10/1000μs の波形を持つピークパルス電流. (注1,図3) | 私はPP | 次の表を参照 | アムペア |
| Tで無限熱シンクでの電力分散L について=75°C | PM ((AV)) | 8.0 | ワット |
| 前向きのピーク波動電流,8.3ms単半正弦波 (注3) | 私はFSMについて | 500 | アムペア |
| 動作交差点と貯蔵温度範囲 | TJTSTG | -55から+150 | °C |
