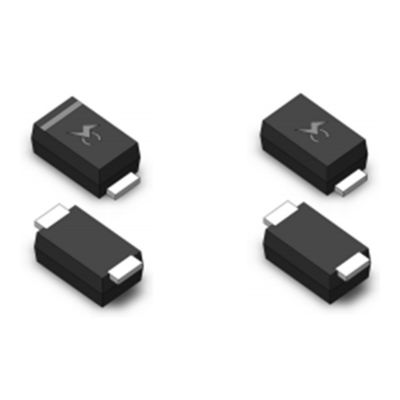

ソカイテレビSダイオード 表面マウント 臨時電圧抑制機 200W SMF11A
SMF11A データシート:SMFシリーズ_v2211.1.pdf
SMF11A 臨時電圧抑制器の説明:
SMF11A 臨時電圧抑制器は,雷や他の臨時電圧事件によって引き起こされる電圧臨時から敏感な電子機器を保護するために特別に設計されています.
| 部分番号 | 標識 |
バック スタンドオフ 電圧VRWM (V) |
分割 電圧 VBR (V) @IT |
テスト 流動 IT (mA) |
最大 固定 電圧 VC @IPP (V) |
最大 頂点 パルス 現在のIPP (A) |
最大 バック 漏れIR @VRWM (μA) |
|||
| ユニ | バイ | ユニ | バイ | ミニ | マックス | |||||
| SMF5.0A | SMF5.0CA | FE | KE | 5.0 | 6.40 | 7.00 | 10 | 9.2 | 21.74 | 400 |
| SMF6.0A | SMF6.0CA | FG | KG | 6.0 | 6.67 | 7.37 | 10 | 10.3 | 19.42 |
400 |
| SMF6.5A | SMF6.5CA | FK | KK | 6.5 | 7.22 | 7.98 | 10 | 11.2 | 17.86 | 200 |
| SMF7.0A | SMF7.0CA | FM | KM | 7.0 | 7.78 | 8.60 | 10 | 12.0 | 16.67 | 100 |
| SMF7.5A | SMF7.5CA | FP | KP | 7.5 | 8.33 | 9.21 | 1 | 12.9 | 15.50 | 50 |
| SMF8.0A | SMF8.0CA | FR フランス | KR | 8.0 | 8.89 | 9.83 | 1 | 13.6 | 14.71 | 25 |
| SMF8.5A | SMF8.5CA | FT | KT | 8.5 | 9.44 | 10.40 | 1 | 14.4 | 13.89 | 10 |
| SMF9.0A | SMF9.0CA | FV | KV | 9.0 | 10.00 | 11.10 | 1 | 15.4 | 12.99 | 5 |
| SMF10A | SMF10CA | 外国為替 | KX | 10.0 | 11.10 | 12.30 | 1 | 17.0 | 11.76 | 2.5 |
| SMF11A | SMF11CA | FZ | KZ | 11.0 | 12.20 | 13.50 | 1 | 18.2 | 10.99 | 2.5 |
| SMF12A | SMF12CA | HE について | LE | 12.0 | 13.30 | 14.70 | 1 | 19.9 | 10.05 | 2.5 |
| SMF13A | SMF13CA | HG | LG | 13.0 | 14.40 | 15.90 | 1 | 21.5 | 9.30 | 1 |
SMF11A 臨時電圧抑制器の特徴
工業標準パッケージSOD-123と互換性
板の空間を最適化するために表面に設置されたアプリケーション
漏れが少ない
ユニとバイダイレクトユニット
ガラスのパシビテーション交差点
低インダクタンス
優れた固定能力
SMF11A 臨時電圧抑制器の適用:
TVSデバイスは,通信,コンピュータ,産業および消費者電子機器のアプリケーションで使用されるI/Oインターフェース,VCCバスおよび他の敏感な回路を保護するのに理想的です.
