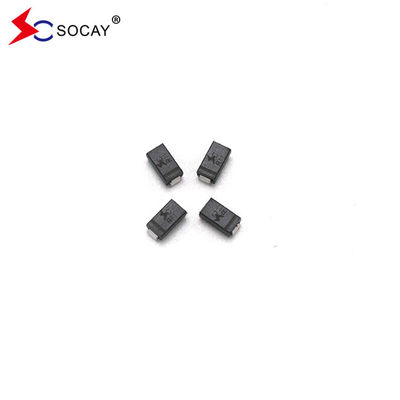

ソカイテレビSダイオード 400w 22V 表面マウント 臨時電圧抑制器 SMAJ22A SMC
データシート:SMAJ_v2207 について1.pdf
簡単な紹介:
SMAJシリーズは,電圧の電圧変化から電子機器を保護するために設計されています.
適用:
TVSデバイスは,通信,コンピュータ,産業,および消費者電子アプリケーションで使用されるI/Oインターフェース,VCCバス,および他の脆弱な回路を保護するのに最適です.
| 部分番号 | メルキング | バックスタンドオフ 電圧VRWM (V) |
断熱電圧 VBR (V) @IT |
テスト 流動 IT (mA) |
最大 固定 電圧 VC @IPP (V) |
最大 頂点 パルス電流 IPP (A) |
最大 逆流出 IR @VRWM (μA) |
|||
| ユニ | バイ | ユニ | バイ | ミニ | マックス | |||||
| SMAJ45A | SMAJ45CA | 履歴書 | YV | 45.0 | 50.00 | 55.30 | 1 | 72.7 | 5.50 | 5 |
| SMAJ48A | SMAJ48CA | CX | YX | 48.0 | 53.30 | 58.90 | 1 | 77.4 | 5.17 | 5 |
| SMAJ51A | SMAJ51CA | CZ | YZ | 51.0 | 56.70 | 62.70 | 1 | 82.4 | 4.85 | 5 |
| SMAJ54A | SMAJ54CA | RE | ZE | 54.0 | 60.00 | 66.30 | 1 | 87.1 | 4.59 | 5 |
| SMAJ58A | SMAJ58CA | RG | ZG | 58.0 | 64.40 | 71.20 | 1 | 93.6 | 4.27 | 5 |
| SMAJ60A | SMAJ60CA | RK | ZK | 60.0 | 66.70 | 73.70 | 1 | 96.8 | 4.13 | 5 |
| SMAJ64A | SMAJ64CA | RM | ZM | 64.0 | 71.10 | 78.60 | 1 | 103.0 | 3.88 | 5 |
| SMAJ70A | SMAJ70CA | RP | ZP | 70.0 | 77.80 | 86.00 | 1 | 113.0 | 3.54 | 5 |
| SMAJ75A | SMAJ75CA | RR | ZR | 75.0 | 83.30 | 92.10 | 1 | 121.0 | 3.31 | 5 |
| SMAJ78A | SMAJ78CA | RT 労働力 | ZT | 78.0 | 86.70 | 95.80 | 1 | 126.0 | 3.17 | 5 |
| SMAJ80A | SMAJ80CA | RB | ZB | 80.0 | 88.80 | 97.60 | 1 | 129.6 | 3.09 | 5 |
| SMAJ85A | SMAJ85CA | RV | ZV | 85.0 | 94.40 | 104.00 | 1 | 137.0 | 2.92 | 5 |
| SMAJ90A | SMAJ90CA | RX | ZX | 90.0 | 100.00 | 111.00 | 1 | 146.0 | 2.74 | 5 |
| SMAJ100A | SMAJ100CA | RZ | ZZ | 100.0 | 111.00 | 123.00 | 1 | 162.0 | 2.47 | 5 |
| SMAJ110A | SMAJ110CA | SE | VE | 110.0 | 122.00 | 135.00 | 1 | 177.0 | 2.26 | 5 |
| SMAJ120A | SMAJ120CA | 総総裁 | VG | 120.0 | 133.00 | 147.00 | 1 | 193.0 | 2.07 | 5 |
| SMAJ130A | SMAJ130CA | SK | VK | 130.0 | 144.00 | 159.00 | 1 | 209.0 | 1.91 | 5 |
| SMAJ140A | SMAJ140CA | SB | VB | 140.0 | 155.00 | 171.00 | 1 | 226.8 | 1.76 | 5 |
| SMAJ150A | SMAJ150CA | SM | VM | 150.0 | 167.00 | 185.00 | 1 | 243.0 | 1.65 | 5 |
| SMAJ160A | SMAJ160CA | SP | 副大統領 | 160.0 | 178.00 | 197.00 | 1 | 259.0 | 1.54 | 5 |
| SMAJ170A | SMAJ170CA | SR | VR | 170.0 | 189.00 | 209.00 | 1 | 275.0 | 1.45 | 5 |
| SMAJ180A | SMAJ180CA | ST | VT | 180.0 | 201.00 | 220.00 | 1 | 291.6 | 1.37 | 5 |
| SMAJ190A | SMAJ190CA | SV | VV | 190.0 | 211.00 | 232.00 | 1 | 307.8 | 1.30 | 5 |
| SMAJ200A | SMAJ200CA | SW | VW | 200.0 | 224.00 | 247.00 | 1 | 324.0 | 1.23 | 5 |
| SMAJ220A | SMAJ220CA | SX | VX | 220.0 | 246.00 | 272.00 | 1 | 356.0 | 1.12 | 5 |
| SMAJ250A | SMAJ250CA | SZ | VZ | 250.0 | 279.00 | 309.00 | 1 | 405.0 | 0.99 | 5 |
| SMAJ300A | SMAJ300CA | DE | HE について | 300.0 | 335.00 | 371.00 | 1 | 486.0 | 0.82 | 5 |
| SMAJ350A | SMAJ350CA | 総局 | HG | 350.0 | 391.00 | 432.00 | 1 | 567.0 | 0.71 | 5 |
| SMAJ400A | SMAJ400CA | DK | 香港 | 400.0 | 447.00 | 494.00 | 1 | 648.0 | 0.62 | 5 |
| SMAJ440A | SMAJ440CA | DM | HM | 440.0 | 492.00 | 543.00 | 1 | 713.0 | 0.56 | 5 |
注記:
1.1"A"の前項は,5%の許容装置を表します.
2. 2. 双方向装置を指定するために,部品番号の後に"CA"の先項を追加する.
3.3 V を有する双方向装置R10V以下で,IR制限は2倍です
特徴:
交差点はガラスで消化されている
低インダクタンス
漏れが少ない
ユニとバイダイレクトユニット
クランプ能力は優秀です
鉛のないマットチンの塗装.
ハロゲンフリーでRoHS対応
表面に設置されたアプリケーションのためのボードスペースを最適化するために
プラスチック包装は 耐火性ランキングが 94V-0です
電圧や電流の過剰な仕様は,障害の原因の一例です
Whisker 試験は JEDEC JESD201A に準拠し,特にその表 4a と 4c に準拠して行われます.
装置は,10 × 1000μsの波形重複率 (作業サイクル) 0.01%を使用すると,ピーク電力の能力は400Wである.
急速な応答時間:通常0ボルトからVBR分までの1.0ps未満
典型的な赤外線 (IR) は,12ボルト以上では5マイクロアンプ (μA) 未満である.
高温での溶接:端末は40秒間260°Cに熱します.
IEC-61000-4-2 ESD 15kV ((空気), 8kV (接触)
典型的な最大温度係数 ΔVBR = 0.1% × VBR@25°C× ΔT
IEC 61000-4-2 (IEC801-2) に準拠したデータラインのESD保護
IEC 61000-4-4 (IEC801-4) に準拠したデータラインのEFT保護
| パラメータ | シンボル | 価値 | ユニット |
| ピークパルス電力の分散 10/1000μs の波形 (図1) (注1) (注2) | PPPM について | 400 | ワット |
| 10/1000μs の波形を持つピークパルス電流. (注1,図3) | 私はPP | 次の表を参照 | アムペア |
| Tで無限熱シンクでの電力分散L について=75°C | PM ((AV)) | 1.0 | ワット |
| 前向きのピーク波動電流,8.3ms単半正弦波 (注3) | 私はFSMについて | 40 | アムペア |
| 一方向のみの最大瞬時の前向き電圧25A (4注) | VF について | 3.5/5.0 | 電圧 |
| 動作交差点と貯蔵温度範囲 | TJTSTG | -55から+150 | °C |
注記:
1図 3 のように反復しない電流パルスを適用し,図 2.2 のようにTA = 25°C以上を減速します.
2装置を各端末に5.0mm×5.0mm (0.03mm厚) の銅パッドに設置する.
3装置は8.3msの持続時間を持つ単一の半シナス波または同等の平方波を生成する. 作業サイクルは1分間に4パルスを超えない. 非必須のフィラーは除去されています.
4進電電圧 (VF) は,VBR値が200V未満の場合は3.5V未満,VBR値が201Vを超える場合は6.5V未満で,すべての単位とメトリックを厳格に遵守する必要があります.
