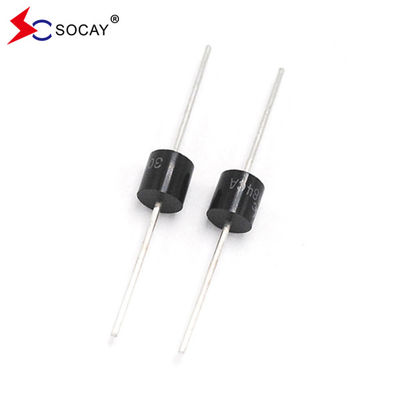

Socay 8KP100CA 双方向 TVS 軸性リード 臨時電圧抑制器
データシート:8KPシリーズ_v23091.pdf
8KP100CA TVSダイオードプロフィール:
8KPシリーズは,雷や他の瞬時的な電圧事件によって引き起こされる電圧変動から敏感な電子機器を保護するために設計されています.
8KP100CA TVSダイオード 適用:
TVSデバイスは,通信,コンピュータ,産業,消費者電子アプリケーションで使用されるI/Oインターフェース,Vccバス,および他の脆弱な回路を保護するのに適しています.
8KP100CA TVSダイオード 特徴:
| パラメータ | シンボル | 価値 | ユニット |
| ピークパルス電力の分散 10/1000μs の波形 (図1) (注1) (注2) | PPPM について | 8000 | ワット |
| 10/1000μs の波形を持つピークパルス電流. (注1,図3) | 私はPP | 次の表を参照 | アムペア |
| Tで無限熱シンクでの電力分散L について=75°C | PM ((AV)) | 8.0 | ワット |
| 前向きのピーク波動電流,8.3ms単半正弦波 (注3) | 私はFSMについて | 500 | アムペア |
| 動作交差点と貯蔵温度範囲 | TJTSTG | -55から+150 | °C |
電気特性
| 部分番号 | バック | 分割 | テスト | 最大 | 最大 | 最大 | ||
| ユニ | バイ | ミニ | マックス | |||||
| 8KP51A | 8KP51CA | 51 | 56.7 | 62.7 | 5 | 82.4 | 97.1 | 5 |
| 8KP58A | 8KP58CA | 58 | 64.4 | 71.2 | 5 | 93.6 | 86.5 | 5 |
| 8KP60A | 8KP60CA | 60 | 66.7 | 73.7 | 5 | 96.8 | 83.7 | 5 |
| 8KP64A | 8KP64CA | 64 | 71.1 | 78.6 | 5 | 103.0 | 78.6 | 5 |
| 8KP70A | 8KP70CA | 70 | 77.8 | 86.0 | 5 | 113.0 | 71.7 | 5 |
| 8KP75A | 8KP75CA | 75 | 83.3 | 92.1 | 5 | 121.0 | 66.9 | 5 |
| 8KP78A | 8KP78CA | 78 | 86.7 | 95.8 | 5 | 126.0 | 64.3 | 5 |
| 8KP85A | 8KP85CA | 85 | 94.4 | 104.0 | 5 | 137.0 | 59.1 | 5 |
| 8KP90A | 8KP90CA | 90 | 100.0 | 111.0 | 5 | 146.0 | 55.5 | 5 |
| 8KP100A | 8KP100CA | 100 | 111.0 | 123.0 | 5 | 162.0 | 50.0 | 5 |
警告:
