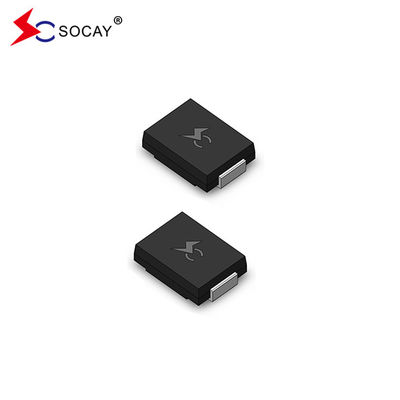

SMCJ78CA TVSダイオード SCOAY SMCJ ESD 表面マウント 臨時電圧抑制器
SMCJ78CA TVSダイオード 資料表:SMCJ_v2107.1.pdf
SMCJ78CA TVSダイオード 説明と適用:
SMCJシリーズは,雷や他の一時的な電圧事件によって引き起こされる電圧変圧から敏感な電子機器を保護するために特別に設計されています.
TVSデバイスは,通信,コンピュータ,産業および消費者電子アプリケーションで使用されるI/Oインターフェース,VCCバスおよびその他の脆弱な回路の保護に理想的です.
SMCJ78CA TVS ダイオード 特徴:
SMCJ78CA TVSダイオードプロフィール:
装置は,最大電源容量が1500Wで,10 × 1000μsの波形重複率 (作業サイクル) は0.01%である.
反応時間が速くて,通常0VからVBR分までの1.0ps未満で,典型的IRは12V以上の5μA未満である.
装置は高温溶接に耐える,端末では最大260°C/40秒.
典型的な最大温度係数は ΔVBR = 0.1% × VBR@25°C× ΔTである.
プラスチック包装は アンダーライターズ・ラボの 炎症性94V-0と評価されています
| SMCJ78CA TVS 部品番号 | SMCJ78CA TVSマーク |
SMCJ78CA TVS リバース スタンドオフ 電圧VRWM (V) |
SMCJ78CA TVS 分割 電圧 VBR (V) @IT |
SMCJ78CA TVSテスト 流動 IT (mA) |
SMCJ78CA TVS 最大 固定 電圧 VC @IPP (V) |
SMCJ78CA TVS 最大 頂点 パルス 現在のIPP (A) |
SMCJ78CA TVS 最大 バック 漏れIR @VRWM (μA) |
|||
| ユニ | バイ | ユニ | バイ | ミニ | マックス | |||||
| SMCJ78A | SMCJ78CA | GHP | BHP | 78.0 | 86.70 | 95.80 | 1 | 126.0 | 11.90 | 5 |
