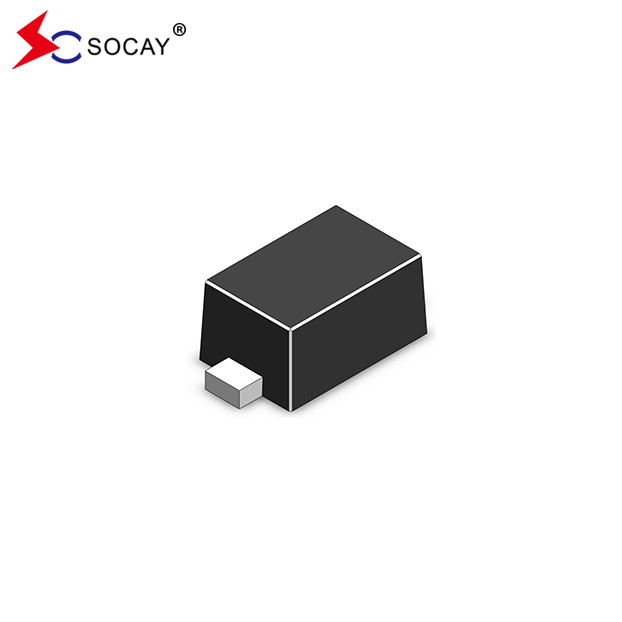

新品 オリジナル BZX584C27V 信頼性の高い品質 SOD-523 ゼナーダイオード電子部品
SOD-523 ゼナーダイオード 資料表:BZX584C2V4_BZX584C75V ((SOD-523) _v23031.pdf
SOD-523 ゼナーダイオード 特徴:
テーブルリストを参照
SOD-523 ゼナーダイオード絶対最大値 (TA=25°C):
| SOD-523 ゼナー二極管パラメータ | シンボル | 価値 | 単位 |
| BZX584C27V 電源分散 | PD | 200 | mW |
| BZX584C27V 交差点温度 | TJさん | 150 | °C |
| BZX584C27V 貯蔵温度 | TSTG | -55から+150 | °C |
| 最大電流 | IZM | PD / VZ | mA |
SOD-523 ゼナー二極管の電気特性 (TA=25°C):
| 部分番号 | ゼーナーダイオードVZ *1 | イジット | ZZT @ IZT | ZZK @ IZK | IZK | IR | VR | ||
| ゼナーダイオード | ノム (V) | ミニ (V) | マックス (V) | (mA) | マックス. | (mA) | マックス. ((μA) | (V) | |
| BZX584C2V4 | 2.4 | 2.2 | 2.6 | 5 | 100 | 600 | 1.0 | 50 | 1.0 |
| BZX584C2V7 | 2.7 | 2.5 | 2.9 | 5 | 100 | 600 | 1.0 | 20 | 1.0 |
| BZX584C3V0 | 3.0 | 2.8 | 3.2 | 5 | 95 | 600 | 1.0 | 10 | 1.0 |
| BZX584C3V3 | 3.3 | 3.1 | 3.5 | 5 | 95 | 600 | 1.0 | 5 | 1.0 |
| BZX584C3V6 | 3.6 | 3.4 | 3.8 | 5 | 90 | 600 | 1.0 | 5 | 1.0 |
| BZX584C3V9 | 3.9 | 3.7 | 4.1 | 5 | 90 | 600 | 1.0 | 3 | 1.0 |
| BZX584C4V3 | 4.3 | 4.0 | 4.6 | 5 | 90 | 600 | 1.0 | 3 | 1.0 |
| BZX584C4V7 | 4.7 | 4.4 | 5.0 | 5 | 80 | 500 | 1.0 | 3 | 2.0 |
| BZX584C5V1 | 5.1 | 4.8 | 5.4 | 5 | 60 | 480 | 1.0 | 2 | 2.0 |
| BZX584C5V6 | 5.6 | 5.2 | 6.0 | 5 | 40 | 400 | 1.0 | 1 | 2.0 |
| BZX584C6V2 | 6.2 | 5.8 | 6.6 | 5 | 10 | 150 | 0.5 | 3 | 4.0 |
| BZX584C6V8 | 6.8 | 6.4 | 7.2 | 5 | 15 | 80 | 0.5 | 2 | 4.0 |
| BZX584C7V5 | 7.5 | 7.0 | 7.9 | 5 | 15 | 80 | 0.5 | 1 | 5.0 |
| BZX584C8V2 | 8.2 | 7.7 | 8.7 | 5 | 15 | 80 | 0.5 | 0.7 | 5.0 |
| BZX584C9V1 | 9.1 | 8.5 | 9.6 | 5 | 15 | 100 | 0.5 | 0.5 | 6.0 |
| BZX584C10V | 10 | 9.4 | 10.6 | 5 | 20 | 150 | 1.0 | 0.2 | 7.0 |
| BZX584C11V | 11 | 10.4 | 11.6 | 5 | 20 | 150 | 1.0 | 0.1 | 8.0 |
| BZX584C12V | 12 | 11.4 | 12.7 | 5 | 25 | 150 | 1.0 | 0.1 | 8.0 |
| BZX584C13V | 13 | 12.4 | 14.1 | 5 | 30 | 170 | 1.0 | 0.1 | 8.0 |
| BZX584C15V | 15 | 13.8 | 15.6 | 5 | 30 | 200 | 1.0 | 0.1 | 10.5 |
| BZX584C16V | 16 | 15.3 | 17.1 | 5 | 40 | 200 | 1.0 | 0.1 | 11.2 |
| BZX584C18V | 18 | 16.8 | 19.1 | 5 | 45 | 225 | 1.0 | 0.1 | 12.6 |
| BZX584C20V | 20 | 18.8 | 21.2 | 5 | 55 | 225 | 1.0 | 0.1 | 14.0 |
| BZX584C22V | 22 | 20.8 | 23.3 | 5 | 55 | 250 | 1.0 | 0.1 | 15.4 |
| BZX584C24V | 24 | 22.8 | 25.6 | 5 | 70 | 250 | 1.0 | 0.1 | 16.8 |
| BZX584C27V | 27 | 25.1 | 28.9 | 2 | 80 | 300 | 0.5 | 0.1 | 18.9 |
| BZX584C30V | 30 | 28.0 | 32.0 | 2 | 80 | 300 | 0.5 | 0.1 | 21.0 |
| BZX584C33V | 33 | 31.0 | 35.0 | 2 | 80 | 325 | 0.5 | 0.1 | 23.1 |
| BZX584C36V | 36 | 34.0 | 38.0 | 2 | 90 | 350 | 0.5 | 0.1 | 25.2 |
| BZX584C39V | 39 | 37.0 | 41.0 | 2 | 130 | 350 | 0.5 | 0.1 | 27.3 |
| BZX584C43V | 43 | 40.0 | 46.0 | 2 | 100 | 700 | 1.0 | 0.1 | 32.0 |
| BZX584C47V | 47 | 44.65 | 49.35 | 2 | 170 | 1000 | 0.25 | 0.1 | 36.0 |
| BZX584C51V | 51 | 48.45 | 53.55 | 2 | 180 | 1300 | 0.25 | 0.1 | 39.0 |
| BZX584C56V | 56 | 53.2 | 58.8 | 2 | 200 | 1400 | 0.25 | 0.1 | 43.0 |
| BZX584C62V | 62 | 58.9 | 65.1 | 2 | 225 | 1400 | 0.25 | 0.1 | 47.0 |
| BZX584C68V | 68 | 64.6 | 71.4 | 2 | 240 | 1600 | 0.25 | 0.1 | 52.0 |
| BZX584C75V | 75 | 71.25 | 78.75 | 2 | 265 | 1700 | 0.25 | 0.1 | 56.0 |
| *1 パルス幅 = 10 ms | |||||||||

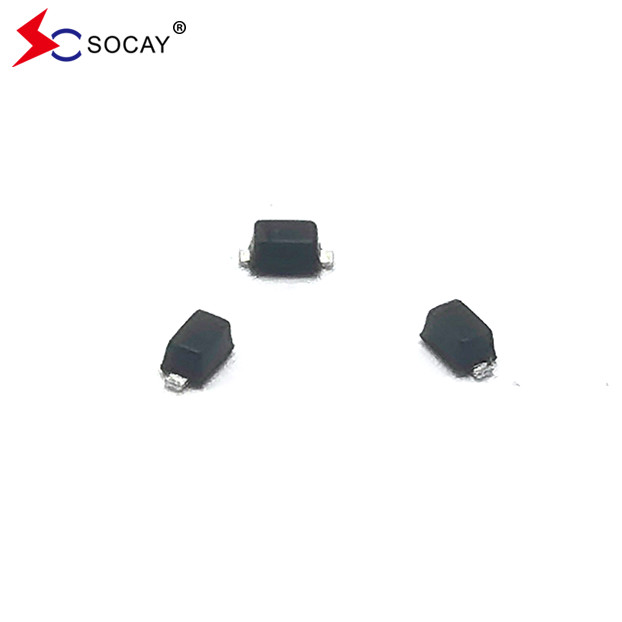

SOD-523 表面マウント ゼナーダイオード BZX584C27V サーキット写真:
SOD-523 表面マウント ゼナーダイオード BZX584C27V 曲線:
果樹1BZX584C27V ゼーナー分解特徴
図2 BZX584C27V ゼナー分解特性
果樹3. BZX584C27V 典型的な前向き電圧
果樹4. BZX584C27V ゼーナー電圧のゼーナー阻力への影響
果樹5. BZX584C27V 典型的な容量
果樹6. BZX584C27V 典型的な流出電流
果樹7. BZX584C27V パワー減量曲線
SOD-523 表面マウントゼナーダイオード BZX584C27V 図面と寸法:
SOD-523 パッケージ ゼナーダイオード BZX584C27V 注文情報:
| ゼナーダイオード部品番号 | コンポーネント パッケージ | ゼーナーダイオード輸送 |
| BZX584C2V4~BZX584C75V | SOD-523 | テープ&リール 8000 PCS / 7?? リール |
