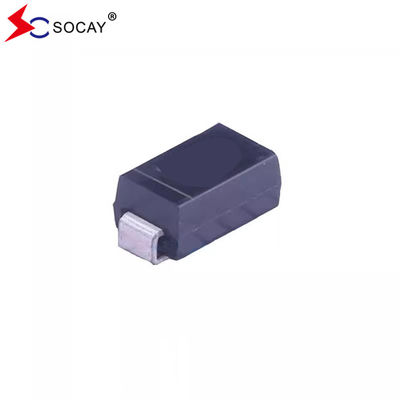

1.0W 10V シリコン・ゼナー・ダイオード 1SMA4740A DO-214AC パッケージ
シリコンゼナーダイオード 1SMA4740A 資料表:1SMA4728A~1SMA4764A ((SMA) _v2311 について1.pdf
ゼーナーダイオード 1SMA4740A 特徴s:
表面に組み立てられるデザインに適した小さなプラスチックパッケージです
ゼーナーダイオード1SMA4740A 機械的な日付:
ゼーナーダイオード 1SMA4740A 記号:
ゼーナーダイオード 1SMA4740A 絶対最大値 (TA=25°C):
| 1SMA4740Aパラメータ | シンボル | 価値 | 単位 |
| 電力分散 Tc=75°C | PD | 1 | W |
| 前向き電圧 IF = 200 mA | VF | 1.2 | V |
| 1SMA4740A 交差点温度範囲 | TJさん | -55から+150 | °C |
| 1SMA4740A 貯蔵温度範囲 | TS | -55から+150 | °C |
ゼーナーダイオード1SMA4740A 電動特性 (TA=25°C):
| ゼナーダイオード部分番号 | ゼナーダイオードゼナー電圧範囲 (1) | ゼナーダイオードイジット | ダイナミックインペデンス | 逆電流 |
許容されるゼナー 流動 |
|||
| VZ @ IZT | ZZT @ IZT | IR @ VR | ||||||
| ミニ (V) | ノム (V) | マックス (V) | (mA) | マックス. | マックス. ((μA) | (V) | イズム (mA) | |
| 1SMA4728A | 3.10 | 3.3 | 3.50 | 75 | 10 | 100 | 1 | 285 |
| 1SMA4730A | 3.70 | 3.9 | 4.10 | 64 | 9 | 50 | 1 | 243 |
| 1SMA4731A | 4.06 | 4.3 | 4.56 | 58 | 9 | 25 | 1 | 219 |
| 1SMA4732A | 4.50 | 4.7 | 4.93 | 53 | 8 | 10 | 1 | 203 |
| 1SMA4733A | 4.84 | 5.1 | 5.36 | 49 | 7 | 10 | 1 | 186 |
| 1SMA4734A | 5.32 | 5.6 | 5.92 | 45 | 5 | 10 | 2 | 170 |
| 1SMA4735A | 5.86 | 6.2 | 6.51 | 41 | 2 | 10 | 3 | 154 |
| 1SMA4736A | 6.46 | 6.8 | 7.18 | 37 | 3.5 | 10 | 4 | 140 |
| 1SMA4737A | 7.12 | 7.5 | 7.88 | 34 | 4 | 10 | 5 | 127 |
| 1SMA4738A | 7.79 | 8.2 | 8.67 | 31 | 4.5 | 10 | 6 | 116 |
| 1SMA4739A | 8.60 | 9.1 | 9.59 | 28 | 5 | 10 | 7 | 104 |
| 1SMA4740A | 9.50 | 10 | 10.5 | 25 | 7 | 10 | 7 | 95 |
| 1SMA4741A | 10.4 | 11 | 11.6 | 23 | 8 | 5 | 8 | 86 |
| 1SMA4742A | 11.4 | 12 | 12.6 | 21 | 9 | 5 | 9 | 79 |
| 1SMA4743A | 12.4 | 13 | 14.1 | 19 | 10 | 5 | 10 | 71 |
| 1SMA4744A | 13.8 | 15 | 15.8 | 17 | 14 | 5 | 11 | 63 |
| 1SMA4745A | 15.2 | 16 | 17.1 | 16 | 16 | 5 | 12 | 58 |
| 1SMA4746A | 16.8 | 18 | 19.2 | 14 | 20 | 5 | 13 | 52 |
| 1SMA4747A | 19.0 | 20 | 21.2 | 13 | 22 | 5 | 15 | 47 |
| 1SMA4748A | 20.8 | 22 | 23.3 | 12 | 23 | 5 | 17 | 43 |
| 1SMA4749A | 22.8 | 24 | 26.0 | 11 | 25 | 5 | 18 | 38 |
| 1SMA4750A | 25.3 | 27 | 28.9 | 9.5 | 35 | 5 | 21 | 35 |
| 1SMA4751A | 28.2 | 30 | 32.0 | 8.5 | 40 | 5 | 23 | 31 |
| 1SMA4752A | 31.3 | 33 | 34.9 | 7.5 | 45 | 5 | 25 | 28 |
| 1SMA4753A | 34.2 | 36 | 37.9 | 7 | 50 | 5 | 27 | 26 |
| 1SMA4754A | 37.2 | 39 | 41.5 | 6.5 | 60 | 5 | 30 | 24 |
| 1SMA4755A | 40.9 | 43 | 45.6 | 6 | 70 | 1 | 32 | 22 |
| 1SMA4756A | 44.9 | 47 | 49.8 | 5.5 | 80 | 1 | 35 | 20 |
| 1SMA4757A | 48.6 | 51 | 54.0 | 5 | 95 | 1 | 38 | 18 |
ゼナーダイオード1SMA4740A 曲線:
果樹. 1. 1SMA4740A マックス. 連続的な電源減少
DO-214AC/SMA パッケージ 1SMA4740A 図面と寸法:
DO-214AC/SMA パッケージ 1SMA4740A 量:
| ゼナーダイオード部品番号 | コンポーネント パッケージ | ゼネルダイオード量 |
| 1SMA4728A~1SMA4764A | DO-214AC/SMA | 5000 PCS |
