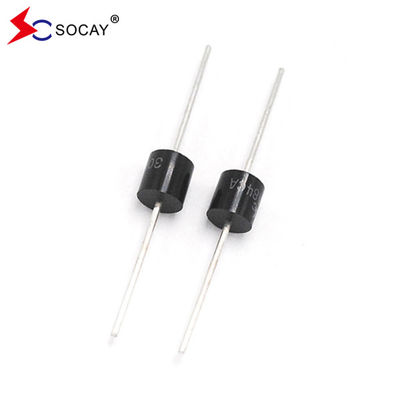

30KPA84CA TVSダイオード 30000W 臨時電圧抑制器 超電圧停止保護器

バック

スタンドオフ

電圧

V_RWM

(V)

分割

電圧V_BR (V)

@I_T

テスト

流動

私は_T

(mA)

最大

固定

電圧 V_{C について} @I_PP

(V)

最大

頂点

パルス

流動 私は_PP(A)

最大

バック

漏れ私は_R

@V_RWM

(μA について)

u P600 パッケージのガラスのパシビテーションチップ・ジャンクション

u 漏れが少ない

u ユニとバイダイレクトユニット

u 優れた固定能力

u 30000W 10 × 1000μs の波形でのピーク電源能力 繰り返しの速さ (作業サイクル):0.01%

u 急速な応答時間:通常0VからVまでの1.0ps未満_BRミニ

u 典型的な I_R73V以上の2μA未満.

u 高温溶接:端末で260°C/40秒

u 典型的な最大温度係数 ΔV_BR= 0.1% × V_BR@25°C× ΔT

u プラスティックパッケージは,アンダーライター 実験室炎症性 94V-0

鉛のないマットチーン

u ハロゲンフリーで RoHS 準拠

u 典型的な故障モードは,過度に指定された電圧または電流から短く

u JEDEC JESD201A の表 4a と 4c に基づいて,ひげのテストが行われます.

u IEC-61000-4-2 ESD 15kV ((空気), 8kV (接触)

u IEC 61000-4-2 (IEC801-2) に準拠したデータラインのESD保護

u IEC 61000-4-4 (IEC801-4) に準拠したデータラインのEFT保護

注記:

1図3の非繰り返しの電流パルス,T以上_{A について}= 25°C/図2

2各端末に5.0mm×5.0mm (0.03mm厚) の銅パッドを設置する.

3. 8.3ms 単半シナス波,または同等の平方波,作業サイクル = 1分間に最大4パルス.

4V_{F について}< 3.5V V について_BR< 200VとV_{F について}< 6.5V V に対して_BR> 201V

• SOCAYは多くの特許,商標,著作権,商機秘密,その他の知的財産の権利を有しています.
• SOCAYは,この文書に記載されている製品に対して,先行通知なしに変更を行う権利を留保します.
• SOCAYは,その製品の特定の用途への適性について,保証,声明または保証を行わず,いかなる責任も放棄します.
• SOCAYデータシート仕様書に記載されているパラメータは,アプリケーションごとに異なる可能性があり,実際の性能は時間とともに変化する可能性があります.すべての操作パラメータは,使用前に顧客の技術専門家によって確認されなければならない..
• この警告のいずれかの項目を遵守しない場合,すべての責任と責任は放棄されます.
