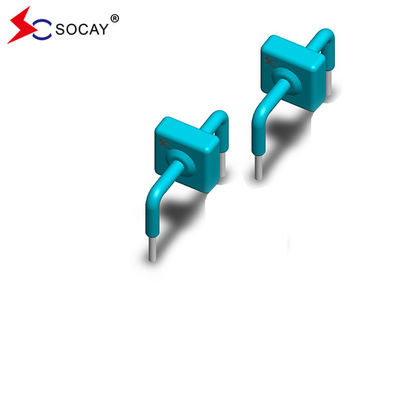

15KA ブルーパウダー・サーージ・抑制器 二方向テレビSダイオード KD-076 20μA IR 145VC
データシート:KD_v2111.pdf
TVSダイオードKD-076記述:
高電流臨時抑制器のKDシリーズは,AC線保護および要求の高いアプリケーション (ACまたはDC) に使用するために特別に設計されています.増加した電流伝導による電圧上昇は最小限に抑えられますまた,非常に高容量保護ソリューションを作成するために,連続および/または並列で接続することもできます.
| 部分番号 |
バックスタンドオフ 電圧 |
断定電圧 |
テスト 流動 |
流動 格付け |
最大 固定 電圧 |
バック 漏れ |
|
| VAC (V) | VDC (V) |
VBR(V) MIN.@IT |
私はT (mA) |
私はPP8/20 年μs(KA) |
VC について(V) @IPP |
私はR (μA) について @VDC |
|
| KD-012 | 8.5 | 12.8 | 14 | 10 | 15 | 28 | 20 |
| KD-015 | 11 | 15 | 17 | 10 | 15 | 30 | 20 |
| KD-020 | 14 | 20 | 22 | 10 | 15 | 40 | 20 |
| KD-025 | 17 | 25 | 28 | 10 | 15 | 50 | 20 |
| KD-030 | 21 | 30 | 33 | 10 | 15 | 60 | 20 |
| KD-042 | 30 | 42 | 47 | 10 | 15 | 77 | 20 |
| KD-058 | 40 | 58 | 64 | 10 | 15 | 110 | 20 |
| KD-066 | 45 | 66 | 70 | 10 | 15 | 125 | 20 |
| KD-076 | 54 | 76 | 85 | 10 | 15 | 145 | 20 |
TVSダイオードKD-076特徴:
|
| TVSダイオードKD-076パラメータ | シンボル | 価値 | ユニット |
| TVSダイオード 動作接続 | TJ | -55から+150 | °C |
| 貯蔵温度範囲 | TSTG | -55から+150 | °C |
| TVSダイオード電流の定数1 | 私はPP | 15 | カ |
|
注記: |
|||
| TVSダイオードKD-076 重量 | 連絡先メーカー |
| TVSダイオードKD-076ケース | エポキシ製のカプセル |
| TVSダイオードKD-076端末 | 銀塗り鉛,MIL-STD-750,メソッド2026に従って溶接可能 |
