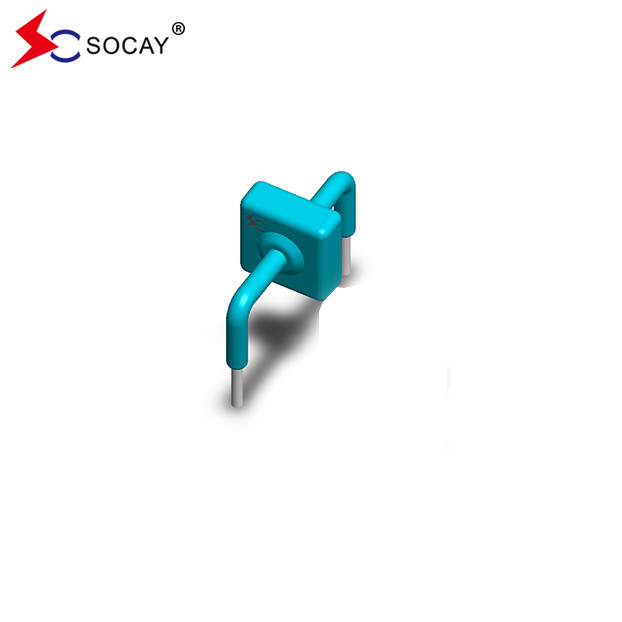

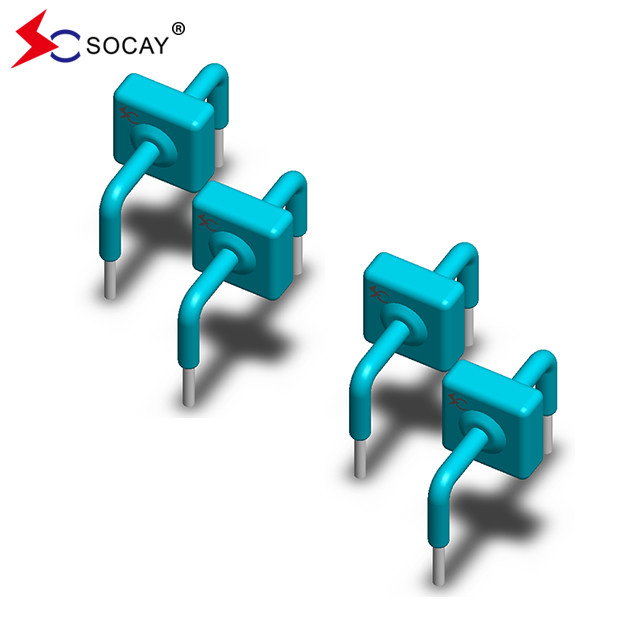

SOCAY ラジアル・リード TVS ダイオード KB-058 ブルー・パウダー 激突抑制器 6KA
データシート:KB_v2111.pdf
選択方法
1顧客の製品,電圧,アプリケーションポート,保護レベルを知るために
2デバイスのVRWM (動作電圧) 値 ≥ 顧客の回路での正常動作
3.VC (クランプ電圧) 値 <バックエンドチップの最大電圧
4デバイスのパッケージと電力を,アプリケーションポートと保護レベルに応じて選択します.
記述:
TVSチューブは,半導体および敏感なデバイス,通常ダイオード保護のために広く使用されています.彼らは,迅速な応答時間 (PSレベル),小さなサイズ,高速パルス抑制能力と低圧圧.
| 部分番号 | バックスタンドオフ 電圧 | 断定電圧 | テスト 流動 | 流動 格付け | 最大 固定 電圧 | バック 漏れ | |
| VAC (V) | VDC (V) | VBR(V) MIN.@IT | 私はT (mA) | 私はPP8/20 年μs(KA) | VC について(V) @IPP | 私はR (μA) について @VDC | |
| KB-012 | 8.5 | 12.8 | 14 | 10 | 6 | 28 | 20 |
| KB-015 | 11 | 15 | 17 | 10 | 6 | 30 | 20 |
| KB-020 | 14 | 20 | 22 | 10 | 6 | 40 | 20 |
| KB-025 | 17 | 25 | 28 | 10 | 6 | 50 | 20 |
| KB-030 | 21 | 30 | 33 | 10 | 6 | 60 | 20 |
| KB-042 | 30 | 42 | 47 | 10 | 6 | 77 | 20 |
| KB-058 | 40 | 58 | 64 | 10 | 6 | 110 | 20 |
| KB-066 | 45 | 66 | 70 | 10 | 6 | 125 | 20 |
| KB-076 | 54 | 76 | 83 | 10 | 6 | 135 | 20 |
| KB-100 | 72 | 100 | 110 | 10 | 6 | 165 | 20 |
| KB-133 | 100 | 133 | 147 | 10 | 6 | 220 | 20 |
| KB-170 | 130 | 170 | 180 | 10 | 6 | 260 | 20 |
| KB-190 | 145 | 190 | 200 | 10 | 6 | 290 | 20 |
| KB-200 | 150 | 200 | 222 | 10 | 6 | 330 | 20 |
| KB-240 | 180 | 240 | 250 | 10 | 6 | 340 | 20 |
| KB-275 | 210 | 275 | 300 | 10 | 6 | 435 | 20 |
| KB-300 | 230 | 300 | 330 | 10 | 6 | 470 | 20 |
| KB-380 | 275 | 380 | 401 | 10 | 6 | 520 | 20 |
| KB-430 | 310 | 430 | 440 | 10 | 6 | 625 | 20 |
分類
DIP:D0-41,DO-15,DO-201,P600
SMD:SOD-123 (SMF),DO-214AC (SMA),DO-214AA (SMB),DO-214AB (SMC)
電力:200W~30000W
応答時間<1PS,圧縮電圧,電圧制限要素で
| パラメータ | シンボル | 価値 | ユニット |
| 動作点 | TJ | -55から+150 | °C |
| 貯蔵温度範囲 | TSTG | -55から+150 | °C |
| 現在の格付け1 | 私はPP | 6 | カ |
注記: | |||
| 体重 | 連絡先メーカー |
| ケース | エポキシ製のカプセル |
| ターミナル | 銀塗り鉛,MIL-STD-750,メソッド2026に従って溶接可能 |
