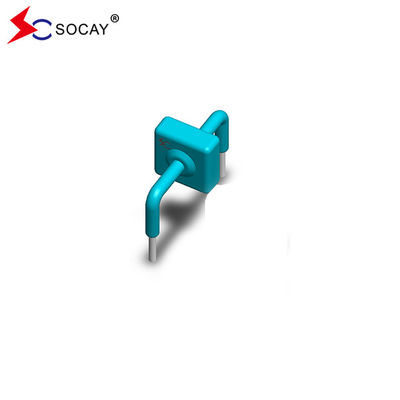

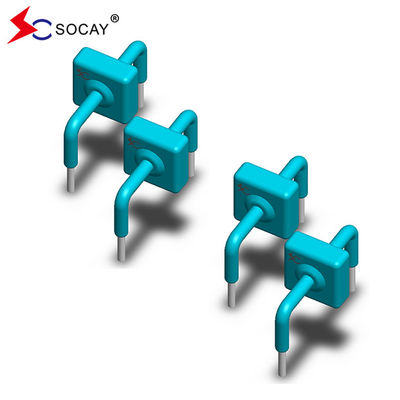

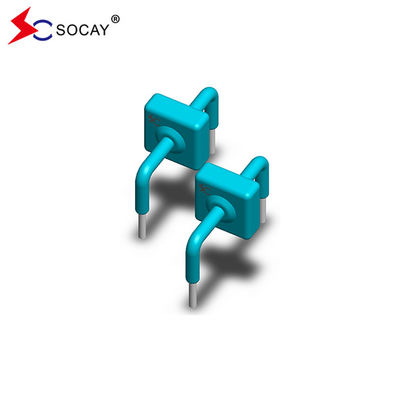

ブルーパウダー・オーバージェス抑制器KA-042 ラジアル・リードTVSダイオードVBR 47V 77VC
データシート:KA_v2111.pdf
記述:
高電流臨時抑制器のKAシリーズは,AC線保護およびあらゆる要求の高いアプリケーション (ACまたはDC) で使用するために特別に設計されています.増加した電流伝導による電圧上昇は最小限に抑えられますまた,非常に高容量保護ソリューションを作成するために,連続および/または並列で接続することもできます.
| 部分番号 | バックスタンドオフ 電圧 | 断定電圧 | テスト 流動 | 流動 格付け | 最大 固定 電圧 | バック 漏れ | |
| VAC (V) | VDC (V) | VBR(V) MIN.@IT | 私はT (mA) | 私はPP8/20 年μs(KA) | VC について(V) @IPP | 私はR (μA) について @VDC | |
| KA-012 | 8.5 | 12.8 | 14 | 10 | 3 | 28 | 20 |
| KA-015 | 11 | 15 | 17 | 10 | 3 | 30 | 20 |
| KA-020 | 14 | 20 | 22 | 10 | 3 | 40 | 20 |
| KA-025 | 17 | 25 | 28 | 10 | 3 | 50 | 20 |
| KA-030 | 21 | 30 | 33 | 10 | 3 | 60 | 20 |
| KA-042 | 30 | 42 | 47 | 10 | 3 | 77 | 20 |
| KA-058 | 40 | 58 | 64 | 10 | 3 | 110 | 20 |
| KA-066 | 45 | 66 | 70 | 10 | 3 | 125 | 20 |
| KA-076 | 54 | 76 | 85 | 10 | 3 | 140 | 20 |
| KA-100 | 72 | 100 | 110 | 10 | 3 | 165 | 20 |
| KA-133 | 100 | 133 | 147 | 10 | 3 | 220 | 20 |
| KA-170 | 130 | 170 | 180 | 10 | 3 | 260 | 20 |
| KA-190 | 145 | 190 | 200 | 10 | 3 | 290 | 20 |
| KA-200 | 150 | 200 | 222 | 10 | 3 | 330 | 20 |
| KA-240 | 180 | 240 | 250 | 10 | 3 | 340 | 20 |
| KA-380 | 275 | 380 | 401 | 10 | 3 | 520 | 20 |
| KA-430 | 310 | 430 | 440 | 10 | 3 | 325 | 20 |
特徴:
|
| パラメータ | シンボル | 価値 | ユニット |
| 動作点 | TJ | -55から+150 | °C |
| 貯蔵温度範囲 | TSTG | -55から+150 | °C |
| 現在の格付け1 | 私はPP | 3 | カ |
注記: | |||
| 体重 | 連絡先メーカー |
| ケース | エポキシ製のカプセル |
| ターミナル | 銀塗り鉛,MIL-STD-750,メソッド2026に従って溶接可能 |
