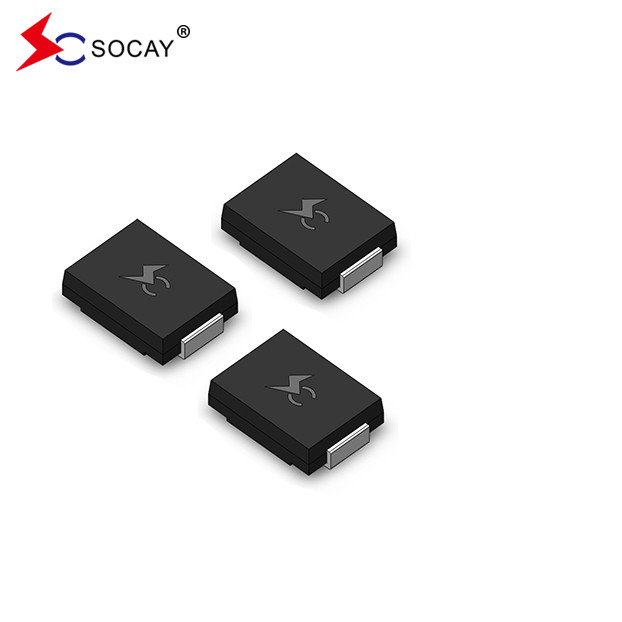

新しいオリジナル SMCJ ESD 抑制器 TVS ダイオード DO-214AB SMCJ90CA
データシート:SMCJ_v2107.1.pdf
表面マウント 臨時電圧抑制装置 (TVS) 記述:
表面マウント 臨時電圧抑制器 (TVS) は,雷や他の臨時電圧事件によって引き起こされる電圧変動から敏感な電子機器を保護するために特別に設計されています..
表面マウント 臨時電圧抑制装置 (TVS) 特徴:
uCJ SM90CAは,ボードスペースを最適化するために,表面に搭載されたアプリケーションに適しています.
u 漏れが非常に少ない
u 二方向ユニットコンポーネント
u ガラスのパシビエーション接点
uCJSM90CAの誘導力は低い
u 優れた固定能力を持っています
u 10 × 1000μs の波形でのピーク電源能力 繰り返しの速さ (作業サイクル):0.01%は1500W
uSMCJ90CAの高速応答時間:通常0VからVまでの1.0ps未満BRミニ
u 典型的な IR12V以上の5μA未満.
u 高温溶接:端末で260°C/40秒
u 典型的な最大温度係数 ΔVBR= 0.1% × VBR@25°C× ΔT
u プラスティックパッケージは,アンダーライター 実験室炎症性 94V-0
鉛のないマットチーン
uSMCJ90CAはハロゲンフリーでRoHS対応
u 典型的な故障モードは,過度に指定された電圧または電流から短く
u JEDEC JESD201A の表 4a と 4c に基づいて,ひげのテストが行われます.
u IEC-61000-4-2 ESD 15kV ((空気), 8kV (接触)
u IEC 61000-4-2 (IEC801-2) に準拠したデータラインのESD保護 SMCJ90CA
u IEC 61000-4-4 (IEC801-4) に準拠したデータラインのEFT保護
