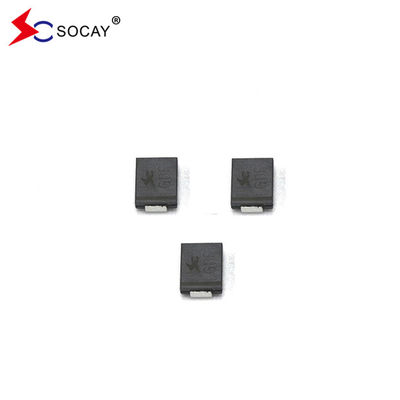

ブランド SMDJ48A SMD 臨時電圧抑制ダイオード SMDJシリーズ 3000W 5V~440V
データシート:SMDJ_v2107.1.pdf
"SMDJ48A SMD 臨時電圧抑制装置"
SMDJ48A SMD 臨時電圧抑制装置は,雷や他の臨時電圧事件によって引き起こされる電圧臨時から敏感な電子機器を保護するために特別に設計されています.
| SMD TVS パラメータ | シンボル | SMD TVS 価値 | ユニット |
| SMD TVS 10/1000μs の波形を持つピークパルスパワー分散 (図1) (注1) (注2) |
PPPM |
3000 |
ワット |
| 10/1000μs の波形を持つピークパルス電流. (注1,図3) | 私はPP | 次の表を参照 | アムペア |
| SMD TVS 無限熱槽の電源分散 TL について=75°C | PM (AV) | 6.0 | ワット |
| 前向きのピーク波動電流,8.3ms単半正弦波 (注3) | 私はFSMについて | 300 | アムペア |
| SMD TVS 単方向での 25A の最大瞬時の前向き電圧 (4注) |
VF について |
3.5/5.0 |
電圧 |
| SMD TVS 動作接続と貯蔵温度範囲 | TJ,TSTG について | -55から+150 | °C |
注記:
1図3の非繰り返しの電流パルス,T以上A について= 25°C/図2
2各端末に5.0mm×5.0mm (0.03mm厚) の銅パッドを設置する.
3. 8.3ms 単半シナス波,または同等の平方波,作業サイクル = 1分間に最大4パルス.
4VF について< 3.5V V についてBR< 200VとVF について< 6.5V V に対してBR> 201V
|
SMD TVS 部品番号 |
SMD TVSマーク |
SMD TVS リバース スタンドオフ ストレージ VRWM (V) |
SMD TVS 断熱電圧 VBR (V) @IT |
SMD TVS 試験電流IT (mA) |
最大固定電圧 VC @IPP (V) |
最大ピークパルス電流 IPP (A) |
最大逆流出 IR @VRWM (μA) |
|||
| ユニ | バイ | ユニ | バイ | ミニ | マックス | |||||
| SMDJ45A | SMDJ45CA | PFV | DFV | 45.0 | 50.00 | 55.30 | 1 | 72.7 | 41.27 | 5 |
| SMDJ48A | SMDJ48CA | PFX | DFX | 48.0 | 53.30 | 58.90 | 1 | 77.4 | 38.76 | 5 |
