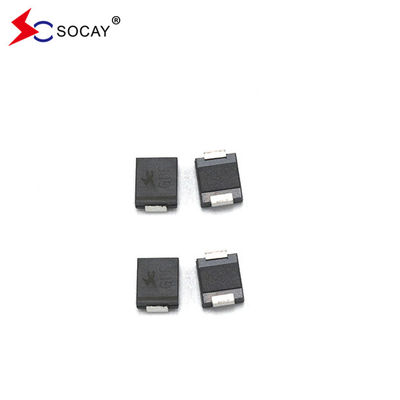

臨時抑制ダイオード TVSダイオード SMDJ 臨時電圧抑制ダイオード SMDJ36A
データシート:SMDJ_v2107.1.pdf
SMDJ TVS ダイオード 特徴:
u SMDJ TVS は,ボードスペースを最適化するために,表面に搭載されたアプリケーションで使用できます.
u SMDJ TVSの漏れは低い
u このSMDJ TVSは単方向の部品です
u ガラスのパシビエーション接点
u 誘導力は低い
u SMDJ TVSには優れた固定能力があります
u 3000W 10 × 1000μs の波形でのピーク電源能力 繰り返しの速さ (作業サイクル):0.01%
u 急速な応答時間:通常0ボルトからVBR分までの1.0ps未満
u SMDJ TVSの典型的なIRは12V以上の5μA未満である.
u 高温溶接:端末で260°C/40秒
u 典型的な最大温度係数 ΔVBR = 0.1% × VBR@25°C× ΔT
u プラスティックパッケージは,アンダーライター 実験室炎症性 94V-0
鉛のないマットチーン
u SMDJ TVS はハロゲンフリーで RoHS に準拠しています
u 典型的な故障モードは,過度に指定された電圧または電流から短く
u JEDEC JESD201A の表 4a と 4c に基づいて,ひげのテストが行われます.
u IEC-61000-4-2 ESD 15kV ((空気), 8kV (接触)
u IEC 61000-4-2 (IEC801-2) に準拠したSMDJ TVSのESDデータラインの保護
u IEC 61000-4-4 (IEC801-4) に準拠したデータラインのEFT保護
|
SMDJ TVS 部品番号 |
SMDJ TVSマーク |
SMDJ TVS バックストンドオフ電圧 VRWM (V) |
SMDJ TVS 切断電圧 VBR (V) @IT |
SMDJ TVS 試験電流IT (mA) |
SMDJ TVS 最大固定電圧 VC @IPP (V) |
SMDJ TVS 最大ピークパルス電流 IPP (A) |
SMDJ TVS 最大逆流出 IR @VRWM (μA) |
|||
|
ユニ |
バイ |
ユニ |
バイ |
ミニ |
マックス |
|||||
| SMDJ36A | SMDJ36CA | PFP | DFP | 36.0 | 40.00 | 44.20 | 1 | 58.1 | 51.64 | 5 |
| SMDJ40A | SMDJ40CA | PFR | DFR | 40.0 | 44.40 | 49.10 | 1 | 64.5 | 46.51 | 5 |
| SMDJ43A | SMDJ43CA | PFT | DFT | 43.0 | 47.80 | 52.80 | 1 | 69.4 | 43.23 | 5 |
