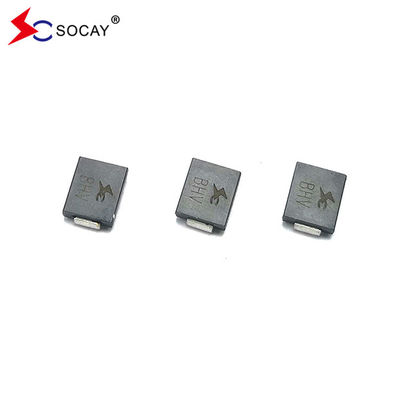

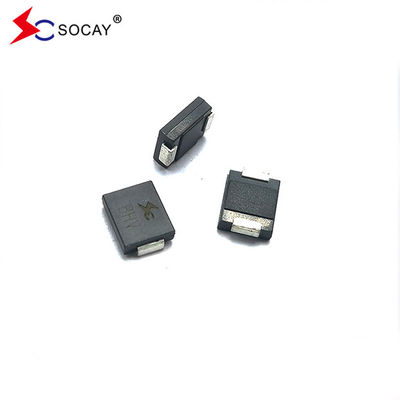

迅速な配達時間 SOCAY 58V 二方向テレビSダイオード 5.0SMDJ58CA IPP53.95A IR 5μA
データシート:5.0SMDJ_v2107.1.pdf
| 部分番号 | コンポーネント パッケージ | 量 | 梱包オプション | パッケージの仕様 |
| 5.0SMDJXXXXX | DO-214AB | 500 | テープ&ロール -16mm/7′′テープ | EIA STD RS-481 |
| 体重 | 00.007オンス 0.21グラム |
| ケース | JEDEC DO-214AB ガラスの上に塑造されたプラスチック |
| 極性 | カラーバンドは,二極性を除くカソードを表します. |
| ターミナル | JESD22-B102D による溶接可能 |
特徴:
|
u 板のスペースを最適化するために表面に設置されたアプリケーション u 漏れが少ない u ユニとバイダイレクトユニット u ガラスのパシビエーション接点 u 低インダクタンス u 優れた固定能力 u 5000W 10 × 1000μs の波形でのピーク電源能力 繰り返しの速さ (作業サイクル):0.01% u 急速な応答時間:通常0VからVまでの1.0ps未満BRミニ u 典型的な IR25V以上の5μA未満. u 高温溶接:端末で260°C/40秒 u 典型的な最大温度係数 ΔVBR= 0.1% × VBR@25°C× ΔT u プラスティックパッケージは,アンダーライター 実験室炎症性 94V-0 鉛のないマットチーン u ハロゲンフリーで RoHS 準拠 u 典型的な故障モードは,過度に指定された電圧または電流から短く u JEDEC JESD201A の表 4a と 4c に基づいて,ひげのテストが行われます. u IEC-61000-4-2 ESD 15kV ((空気), 8kV (接触) u IEC 61000-4-2 (IEC801-2) に準拠したデータラインのESD保護 u IEC 61000-4-4 (IEC801-4) に準拠したデータラインのEFT保護
|
記述:
5.0SMDJ58CAは,雷や他の一時的な電圧事件によって引き起こされる電圧変圧から敏感な電子機器を保護するために特別に設計されています.
| 部分番号 | 標識 |
バック スタンドオフ 電圧 VRWM (V) |
分割 電圧VBR (V) @IT |
テスト 流動 私はT (mA) |
最大 固定 電圧 VC について @IPP(V) |
最大 頂点 パルス 流動 私はPP(A) |
最大 バック 漏れ私はR @VRWM (μA について) |
|||
| ユニ | バイ | Uニ | バイ | ミニ | マックス | |||||
| ほら | 5.0SMDJ8.0CA | ほら | 5BDP | 8.0 | 8.89 | 9.83 | 1 | 13.6 | 367.60 | 100 |
| 5.0SMDJ11A | 5.0SMDJ11CA | 5PDX | 5BDX | 11.0 | 12.20 | 13.50 | 1 | 18.2 | 277.47 | 800 |
| 5.0SMDJ12A | 5.0SMDJ12CA | 5PDZ | 5BDZ | 12.0 | 13.30 | 14.70 | 1 | 19.9 | 253.77 | 800 |
| 5.0SMDJ13A | 5.0SMDJ13CA | 5PEE | 5BEE | 13.0 | 14.40 | 15.90 | 1 | 21.5 | 234.88 | 500 |
| 5.0SMDJ14A | 5.0SMDJ14CA | 5PEG | 5BEG | 14.0 | 15.60 | 17.20 | 1 | 23.2 | 217.67 | 200 |
| 5.0SMDJ15A | 5.0SMDJ15CA | 5PEK | 5BEK | 15.0 | 16.70 | 18.50 | 1 | 24.4 | 206.97 | 100 |
| 5.0SMDJ16A | 5.0SMDJ16CA | 5PEM | 5BEM | 16.0 | 17.80 | 19.70 | 1 | 26.0 | 194.23 | 50 |
| 5.0SMDJ17A | 5.0SMDJ17CA | 5PEP | 5BEP | 17.0 | 18.90 | 20.90 | 1 | 27.6 | 182.97 | 20 |
| 5.0SMDJ18A | 5.0SMDJ18CA | 5PER | 5BER | 18.0 | 20.00 | 22.10 | 1 | 29.2 | 172.95 | 10 |
| 5.0SMDJ19A | 5.0SMDJ19CA | 5PET | 5BET | 19.0 | 21.10 | 23.30 | 1 | 30.8 | 164.07 | 10 |
| 5.0SMDJ20A | 5.0SMDJ20CA | 5PEV | 5BEV | 20.0 | 22.20 | 24.50 | 1 | 32.4 | 155.86 | 5 |
| 5.0SMDJ22A | 5.0SMDJ22CA | 5PEX | 5BEX | 22.0 | 24.40 | 26.90 | 1 | 35.5 | 142.25 | 5 |
| 5.0SMDJ24A | 5.0SMDJ24CA | 5PEZ | 5BEZ | 24.0 | 26.70 | 29.50 | 1 | 38.9 | 129.82 | 5 |
| 5.0SMDJ26A | 5.0SMDJ26CA | 5PFE | 5BFE | 26.0 | 28.90 | 31.90 | 1 | 42.1 | 119.95 | 5 |
| 5.0SMDJ28A | 5.0SMDJ28CA | 5PFG | 5BFG | 28.0 | 31.10 | 34.40 | 1 | 45.4 | 111.23 | 5 |
| 5.0SMDJ30A | 5.0SMDJ30CA | 5PFK | 5BFK | 30.0 | 33.30 | 36.80 | 1 | 48.4 | 104.34 | 5 |
| 5.0SMDJ33A | 5.0SMDJ33CA | 5PFM | 5BFM | 33.0 | 36.70 | 40.60 | 1 | 53.3 | 94.75 | 5 |
| 5.0SMDJ36A | 5.0SMDJ36CA | 5PFP | 5BFP | 36.0 | 40.00 | 44.20 | 1 | 58.1 | 86.92 | 5 |
| 5.0SMDJ40A | 5.0SMDJ40CA | 5PFR | 5BFR | 40.0 | 44.40 | 49.10 | 1 | 64.5 | 78.29 | 5 |
| 5.0SMDJ43A | 5.0SMDJ43CA | 5PFT | 5BFT | 43.0 | 47.80 | 52.80 | 1 | 69.4 | 72.77 | 5 |
| 5.0SMDJ45A | 5.0SMDJ45CA | 5PFV | 5BFV | 45.0 | 50.00 | 55.30 | 1 | 72.7 | 69.46 | 5 |
| 5.0SMDJ48A | 5.0SMDJ48CA | 5PFX | 5BFX | 48.0 | 53.30 | 58.90 | 1 | 77.4 | 65.25 | 5 |
| 5.0SMDJ51A | 5.0SMDJ51CA | 5PFZ | 5BFZ | 51.0 | 56.70 | 62.70 | 1 | 82.4 | 61.29 | 5 |
| 5.0SMDJ54A | 5.0SMDJ54CA | 5PGE | 5BGE | 54.0 | 60.00 | 66.30 | 1 | 87.1 | 57.98 | 5 |
| 5.0SMDJ58A | 5.0SMDJ58CA | 5PGG | 5BGG | 58.0 | 64.40 | 71.20 | 1 | 93.6 | 53.95 | 5 |
| 最大強度 (TA=25°C,別記がない限り) | |||
| パラメータ | シンボル | 価値 | ユニット |
| ピークパルス電力の分散 10/1000μs の波形 (図1) (注1) (注2) | PPPM | 5000 | W |
| 10/1000μs の波形を持つピークパルス電流. (注1,図3) | 私はPP | 次の表を参照 | A について |
| Tで無限熱シンクでの電力分散L について=75°C | PM ((AV) | 6.5 | W |
| 前向きのピーク波動電流,8.3ms単半正弦波 (注3) | 私はFSMについて | 300 | A について |
| 一方向のみの最大瞬時の前向き電圧25A (4注) | VF について | 3.5/5.0 | V |
| 動作交差点と貯蔵温度範囲 | TJTSTG | -55から+150 | °C |
|
注記: 1図3の非繰り返しの電流パルス,T以上A について= 25°C/図2 2各端末に5.0mm×5.0mm (0.03mm厚) の銅パッドを設置する. 3. 8.3ms 単半シナス波,または同等の平方波,作業サイクル = 1分間に最大4パルス. 4VF について< 3.5V V についてBR< 200VとVF について< 6.5V V に対してBR> 201V |
|||
