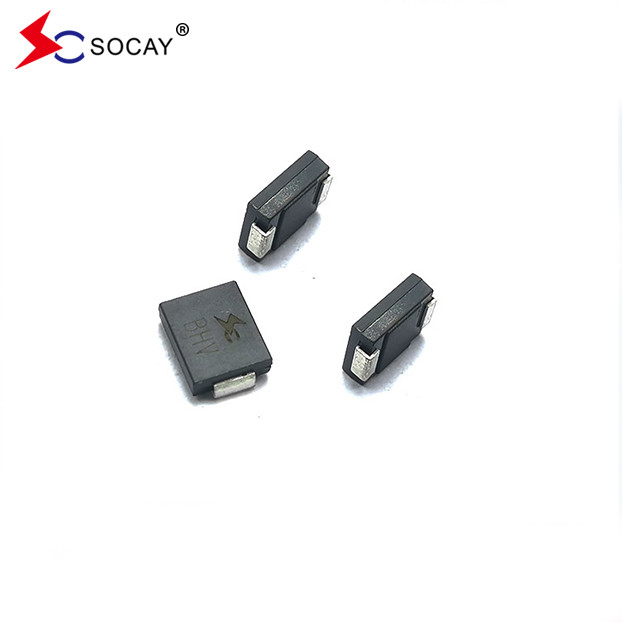

5000W 高功率5.0SMDJシリーズ TVSダイオード5.0SMDJ12A 表面マウント TVS 12VRWM
データシート:5.0SMDJ_v2107.1.pdf
記述:
について5.0SMDJTVSシリーズ トランジエントスプッシオンダイオード製品は,自動車産業の特殊なニーズのためにSOCAYによって開発された新しいタイプの高効率の回路保護装置です.非常に速い応答時間 (ナノ秒以下レベル) と非常に高い電波吸収能力. 特別に設計された 自動車電子アプリケーションの敏感な電子機器を 雷の衝突や他の一時的な電圧事件によって引き起こされる電圧変圧から保護する.
| 部分番号 | 標識 |
バック スタンドオフ 電圧 VRWM (V) |
分割 電圧VBR (V) @IT |
テスト 流動 私はT (mA) |
最大 固定 電圧 VC について @IPP(V) |
最大 頂点 パルス 流動 私はPP(A) |
最大 バック 漏れ私はR @VRWM (μA について) |
|||
| ユニ | バイ | Uニ | バイ | ミニ | マックス | |||||
| ほら | 5.0SMDJ8.0CA | ほら | 5BDP | 8.0 | 8.89 | 9.83 | 1 | 13.6 | 367.60 | 100 |
| 5.0SMDJ11A | 5.0SMDJ11CA | 5PDX | 5BDX | 11.0 | 12.20 | 13.50 | 1 | 18.2 | 277.47 | 800 |
| 5.0SMDJ12A | 5.0SMDJ12CA | 5PDZ | 5BDZ | 12.0 | 13.30 | 14.70 | 1 | 19.9 | 253.77 | 800 |
| 5.0SMDJ13A | 5.0SMDJ13CA | 5PEE | 5BEE | 13.0 | 14.40 | 15.90 | 1 | 21.5 | 234.88 | 500 |
| 5.0SMDJ14A | 5.0SMDJ14CA | 5PEG | 5BEG | 14.0 | 15.60 | 17.20 | 1 | 23.2 | 217.67 | 200 |
| 5.0SMDJ15A | 5.0SMDJ15CA | 5PEK | 5BEK | 15.0 | 16.70 | 18.50 | 1 | 24.4 | 206.97 | 100 |
| 5.0SMDJ16A | 5.0SMDJ16CA | 5PEM | 5BEM | 16.0 | 17.80 | 19.70 | 1 | 26.0 | 194.23 | 50 |
| 5.0SMDJ17A | 5.0SMDJ17CA | 5PEP | 5BEP | 17.0 | 18.90 | 20.90 | 1 | 27.6 | 182.97 | 20 |
| 5.0SMDJ18A | 5.0SMDJ18CA | 5PER | 5BER | 18.0 | 20.00 | 22.10 | 1 | 29.2 | 172.95 | 10 |
| 5.0SMDJ19A | 5.0SMDJ19CA | 5PET | 5BET | 19.0 | 21.10 | 23.30 | 1 | 30.8 | 164.07 | 10 |
| 5.0SMDJ20A | 5.0SMDJ20CA | 5PEV | 5BEV | 20.0 | 22.20 | 24.50 | 1 | 32.4 | 155.86 | 5 |
| 5.0SMDJ22A | 5.0SMDJ22CA | 5PEX | 5BEX | 22.0 | 24.40 | 26.90 | 1 | 35.5 | 142.25 | 5 |
| 5.0SMDJ24A | 5.0SMDJ24CA | 5PEZ | 5BEZ | 24.0 | 26.70 | 29.50 | 1 | 38.9 | 129.82 | 5 |
| 5.0SMDJ26A | 5.0SMDJ26CA | 5PFE | 5BFE | 26.0 | 28.90 | 31.90 | 1 | 42.1 | 119.95 | 5 |
| 5.0SMDJ28A | 5.0SMDJ28CA | 5PFG | 5BFG | 28.0 | 31.10 | 34.40 | 1 | 45.4 | 111.23 | 5 |
| 5.0SMDJ30A | 5.0SMDJ30CA | 5PFK | 5BFK | 30.0 | 33.30 | 36.80 | 1 | 48.4 | 104.34 | 5 |
| 5.0SMDJ33A | 5.0SMDJ33CA | 5PFM | 5BFM | 33.0 | 36.70 | 40.60 | 1 | 53.3 | 94.75 | 5 |
| 5.0SMDJ36A | 5.0SMDJ36CA | 5PFP | 5BFP | 36.0 | 40.00 | 44.20 | 1 | 58.1 | 86.92 | 5 |
| 5.0SMDJ40A | 5.0SMDJ40CA | 5PFR | 5BFR | 40.0 | 44.40 | 49.10 | 1 | 64.5 | 78.29 | 5 |
| 5.0SMDJ43A | 5.0SMDJ43CA | 5PFT | 5BFT | 43.0 | 47.80 | 52.80 | 1 | 69.4 | 72.77 | 5 |
| 5.0SMDJ45A | 5.0SMDJ45CA | 5PFV | 5BFV | 45.0 | 50.00 | 55.30 | 1 | 72.7 | 69.46 | 5 |
| 5.0SMDJ48A | 5.0SMDJ48CA | 5PFX | 5BFX | 48.0 | 53.30 | 58.90 | 1 | 77.4 | 65.25 | 5 |
| 5.0SMDJ51A | 5.0SMDJ51CA | 5PFZ | 5BFZ | 51.0 | 56.70 | 62.70 | 1 | 82.4 | 61.29 | 5 |
| 5.0SMDJ54A | 5.0SMDJ54CA | 5PGE | 5BGE | 54.0 | 60.00 | 66.30 | 1 | 87.1 | 57.98 | 5 |
| 5.0SMDJ58A | 5.0SMDJ58CA | 5PGG | 5BGG | 58.0 | 64.40 | 71.20 | 1 | 93.6 | 53.95 | 5 |
| 5.0SMDJ60A | 5.0SMDJ60CA | 5PGK | 5BGK | 60.0 | 66.70 | 73.70 | 1 | 96.8 | 52.17 | 5 |
| 5.0SMDJ64A | 5.0SMDJ64CA | 5PGM | 5BGM | 64.0 | 71.10 | 78.60 | 1 | 103.0 | 49.03 | 5 |
| 5.0SMDJ70A | 5.0SMDJ70CA | 5PGP | 5BGP | 70.0 | 77.80 | 86.00 | 1 | 113.0 | 44.69 | 5 |
| 5.0SMDJ75A | 5.0SMDJ75CA | 5PGR | 5BGR | 75.0 | 83.30 | 92.10 | 1 | 121.0 | 41.74 | 5 |
| 5.0SMDJ78A | 5.0SMDJ78CA | 5PGT | 5BGT | 78.0 | 86.70 | 95.80 | 1 | 126.0 | 40.08 | 5 |
| 5.0SMDJ80A | 5.0SMDJ80CA | 5PGB | 5BGB | 80.0 | 88.80 | 97.60 | 1 | 129.6 | 38.97 | 5 |
| 5.0SMDJ85A | 5.0SMDJ85CA | 5PGV | 5BGV | 85.0 | 94.40 | 104.00 | 1 | 137.0 | 36.86 | 5 |
| 5.0SMDJ90A | 5.0SMDJ90CA | 5PGX | 5BGX | 90.0 | 100.00 | 111.00 | 1 | 146.0 | 34.59 | 5 |
| 5.0SMDJ100A | 5.0SMDJ100CA | 5PGZ | 5BGZ | 100.0 | 111.00 | 123.00 | 1 | 162.0 | 31.17 | 5 |
| 5.0SMDJ110A | 5.0SMDJ110CA | 5PHE | 5BHE | 110.0 | 122.00 | 135.00 | 1 | 177.0 | 28.53 | 5 |
| 5.0SMDJ120A | 5.0SMDJ120CA | 5PHG | 5BHG | 120.0 | 133.00 | 147.00 | 1 | 193.0 | 26.17 | 5 |
| 5.0SMDJ130A | 5.0SMDJ130CA | 5PHK | 5BHK | 130.0 | 144.00 | 159.00 | 1 | 209.0 | 24.16 | 5 |
| 5.0SMDJ140A | 5.0SMDJ140CA | 5PHB | 5BHB | 140.0 | 155.00 | 171.00 | 1 | 226.8 | 22.27 | 5 |
| 5.0SMDJ150A | 5.0SMDJ150CA | 5PHM | 5BHM | 150.0 | 167.00 | 185.00 | 1 | 243.0 | 20.78 | 5 |
| 5.0SMDJ160A | 5.0SMDJ160CA | 5PHP | 5BHP | 160.0 | 178.00 | 197.00 | 1 | 259.0 | 19.50 | 5 |
| 5.0SMDJ170A | 5.0SMDJ170CA | 5PHR | 5BHR | 170.0 | 189.00 | 209.00 | 1 | 275.0 | 18.36 | 5 |
| 5.0SMDJ180A | 5.0SMDJ180CA | 5PHT | 5BHT | 180.0 | 201.00 | 220.00 | 1 | 291.6 | 17.32 | 5 |
| 5.0SMDJ190A | 5.0SMDJ190CA | 5PHV | 5BHV | 190.0 | 211.00 | 232.00 | 1 | 307.8 | 16.41 | 5 |
| 5.0SMDJ200A | 5.0SMDJ200CA | 5PHW | 5BHW | 200.0 | 224.00 | 247.00 | 1 | 324.0 | 9.26 | 5 |
| 5.0SMDJ220A | 5.0SMDJ220CA | 5PHX | 5BHX | 220.0 | 246.00 | 272.00 | 1 | 356.0 | 8.43 | 5 |
| 5.0SMDJ250A | 5.0SMDJ250CA | 5PHZ | 5BHZ | 250.0 | 279.00 | 309.00 | 1 | 405.0 | 7.41 | 5 |
| 5.0SMDJ300A | 5.0SMDJ300CA | 5PJE | 5BJE | 300.0 | 335.00 | 371.00 | 1 | 486.0 | 6.17 | 5 |
| 5.0SMDJ350A | 5.0SMDJ350CA | 5PJG | 5BJG | 350.0 | 391.00 | 432.00 | 1 | 567.0 | 5.29 | 5 |
| 5.0SMDJ400A | 5.0SMDJ400CA | 5PJK | 5BJK | 400.0 | 447.00 | 494.00 | 1 | 648.0 | 4.63 | 5 |
| 5.0SMDJ440A | 5.0SMDJ440CA | 5PJM | 5BJM | 440.0 | 492.00 | 543.00 | 1 | 713.0 | 4.21 | 5 |
応用:
TVSデバイスは,通信,コンピュータ,産業および消費者電子アプリケーションで使用されるI/Oインターフェース,VCCバスおよびその他の脆弱な回路の保護に理想的です.
| 最大強度 (TA=25°C,別記がない限り) | |||
| パラメータ | シンボル | 価値 | ユニット |
| ピークパルス電力の分散 10/1000μs の波形 (図1) (注1) (注2) | PPPM | 5000 | W |
| 10/1000μs の波形を持つピークパルス電流. (注1,図3) | 私はPP | 次の表を参照 | A について |
| Tで無限熱シンクでの電力分散L について=75°C | PM ((AV) | 6.5 | W |
| 前向きのピーク波動電流,8.3ms単半正弦波 (注3) | 私はFSMについて | 300 | A について |
| 一方向のみの最大瞬時の前向き電圧25A (4注) | VF について | 3.5/5.0 | V |
| 動作交差点と貯蔵温度範囲 | TJTSTG | -55から+150 | °C |
|
注記: 1図3の非繰り返しの電流パルス,T以上A について= 25°C/図2 2各端末に5.0mm×5.0mm (0.03mm厚) の銅パッドを設置する. 3. 8.3ms 単半シナス波,または同等の平方波,作業サイクル = 1分間に最大4パルス. 4VF について< 3.5V V についてBR< 200VとVF について< 6.5V V に対してBR> 201V |
|||
SOCAYの主な製品には,セラミックガス放出管 (GDT) の全範囲が含まれます.臨時抑制ダイオード (TVSダイオード),ESD抑制器,タイリスターオーバーサプスラー (TSS),スパークギャッププロテクター (SPG),バリストア (MOV),チップバリストア (MLV),PTCリセット可能なファイズ,負の温度系数 (NTC) のサーミストール電子回路設計から製品テスト (およびテストレポートを提供) まで,私たちはあなたに回路保護の分野でのワンストップサービスを提供します.優れた品質とサービスSOCAYは顧客から高く評価され 業界から尊敬されています
