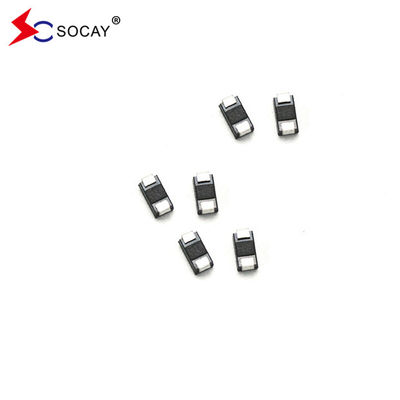

33V 双方向 SMD TVS ダイオード SMAJ33CA, 53.3VC IPP 7.50A 400W 迅速な配送時間
SMD TVSダイオード SMAJ33CA 資料表:SMAJ_v2207 について1.pdf
SMD TVSダイオード SMAJ33CA 最大格付け (T)A について=25°C,別記がない限り):
| SMD TVS パラメータ | シンボル | SMD TVS 値 | ユニット |
| SMD TVS 10/1000μs の波形を持つピークパルスパワー分散 (図1) (注1) (注2) | PPPM について | 400 | ワット |
| 10/1000μs の波形を持つピークパルス電流. (注1,図3) | 私はPP | 次の表を参照 | アムペア |
| Tで無限熱シンクでの電力分散L について=75°C | PM ((AV)) | 1.0 | ワット |
| SMD TVSピーク前波動電流,8.3ms 単半正弦波 (注3) | 私はFSMについて | 40 | アムペア |
| 一方向のみの最大瞬時の前向き電圧25A (4注) | VF について | 3.5/5.0 | 電圧 |
| SMD TVS 動作接続と貯蔵温度範囲 | TJTSTG | -55から+150 | °C |
|
注記: 1図3の非繰り返しの電流パルス,T以上A について= 25°C/図2 2各端末に5.0mm×5.0mm (0.03mm厚) の銅パッドを設置する. 3. 8.3ms 単半シナス波,または同等の平方波,作業サイクル = 1分間に最大4パルス. 4VF について< 3.5V V についてBR< 200VとVF について< 6.5V V に対してBR> 201V |
|||
| SMD TVS 部品番号 | SMD TVSマーク |
SMD TVS リバース スタンドオフ 電圧VRWM (V) |
SMD TVS 分割 電圧 VBR (V) @IT |
SMD TVS テスト 流動 IT (mA) |
SMD TVS 最大 固定 電圧 VC @IPP (V) |
SMD TVS 最大 頂点 パルス 現在のIPP (A) |
SMD TVS 最大 バック 漏れIR @VRWM (μA) |
|||
| ユニ | バイ | ユニ | バイ | ミニ | マックス | |||||
| SMAJ30A | SMAJ30CA | CK | YK | 30.0 | 33.30 | 36.80 | 1 | 48.4 | 8.26 | 5 |
| SMAJ33A | SMAJ33CA | CM | YM | 33.0 | 36.70 | 40.60 | 1 | 53.3 | 7.50 | 5 |
