VRWM 64V 単方向の表面マウント TVSダイオード SMAJ64A,無料保護計画提供

VRWM 64V 単方向の表面マウント TVSダイオード SMAJ64A,無料保護計画提供

表面マウント TVSダイオード SMAJ64A データシート:SMAJ_v2207 について1.pdf

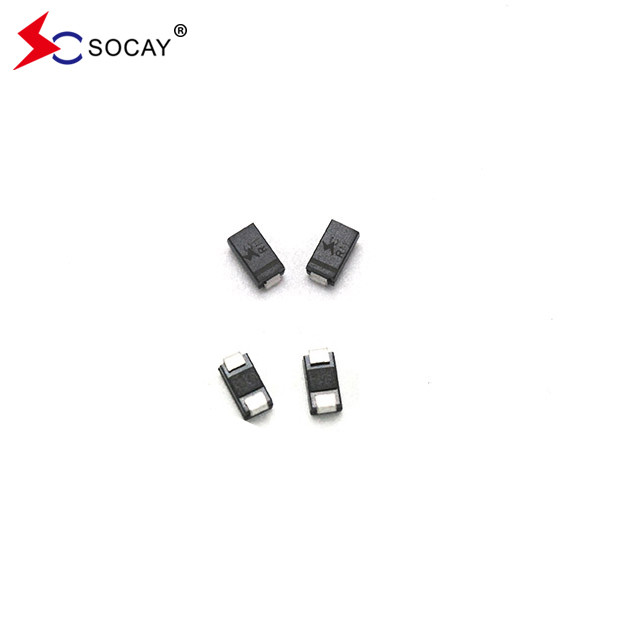

表面マウント TVSダイオード SMAJ64A イラスト:

表面マウントテレビSダイオードSMAJ64Aは,雷や他の一時的な電圧事件によって引き起こされる電圧変圧から敏感な電子機器を保護するために特別に設計されています.

1トランジエント・サプセッション・ダイオード (TVSダイオード) の TN 電源システムへの応用
人間の操作誤りによる電圧過電は,電源配線を通って電圧過電波や負荷スイッチなどの電圧過電が簡単に電源配線を通って電器や電子機器の内部に侵入する可能性があります.電気・電子機器の故障を引き起こす電源線に電波吸収装置MOVとTVSを設置することで,二階層の保護が実施されます.L線とN線では,共通モードと差分モードの保護が行われます.特定の方法は,電線の前端にMOVを設置し,電流のほとんどを放出する第一レベルのSPD保護として, and install a high-power transient suppression diode (TVS diode) at the end of the line (front end of the equipment) as the second level SPD protection to further weaken the The overvoltage wave amplitude reduces the grid voltage to within the E/I safe withstand voltage rangeMOVとTVSは電圧とエネルギーの調整と協力を達成し,AB間の線長が5m未満でなければならないことに注意してください.線長を増やしたり,分離装置を設置したり.

2ネットワーク信号線における一時抑制二極管 (TVS二極管) の適用
臨時抑制ダイオード (TVSダイオード) は,電源システムの sobretension保護だけでなく,信号線の sobretension保護にも使用できます.ガス放出管GDTと一時抑制ダイオード (TVSダイオード) が結合して信号の急増保護を形成するこの装置は,迅速な応答,小さな漏れ,ほとんど信号損失がないことで特徴づけられ,高速ネットワークの線に安全で信頼性の高い保護を提供することができます.

3連続電源システムにおける一時抑制ダイオード (TVSダイオード) の適用
普通のPCコンピュータの電源回路では,電源源のAC 220Vがトランスフォーマーを通してAC 20Vに低下します.そして電路によって調節され直直し,DC10VDC電源を出力し,負荷に接続するトランスフォーマーの出力端に二方向トランジエント電圧抑制器TVS1を設置することで,それは,LとNラインの瞬時のインパルスパルス電流を吸収し,安全な電圧レベルに回路電圧をクランプします.TVS1は,バックエンドの直線器とトランスフォーマーの他の回路コンポーネントを保護することができます.一方向の一時電圧抑制機TVS2は,電源の出力端に直流電源の直流電源の直流電源の直流電源の出力端に設置され,電源の電源の電源を電源の電圧過剰と電流の影響から保護する..

3トランジスタ回路における一時抑制二極管 (TVS二極管) の適用
トランジスタは電流制御装置として電子集積回路の重要な部分である.NPNトランジスタとPNPトランジスタ [5]を2つに分類することができる.切り替え回路に使用されます増幅器回路と電圧安定回路トランジスタ回路をESD/EFT (静電放電/電気快瞬パルスグループ) のような電圧波動の干渉から保護するため, TVS1 と TVS2 は,保護のため,回路の入力と出力端にそれぞれ追加されます.
