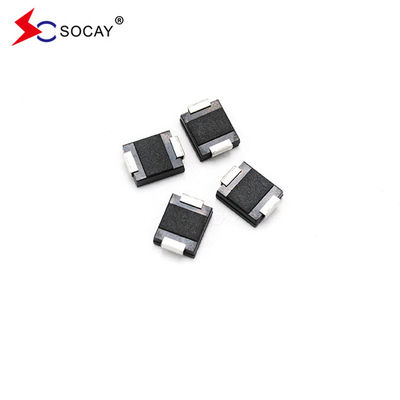

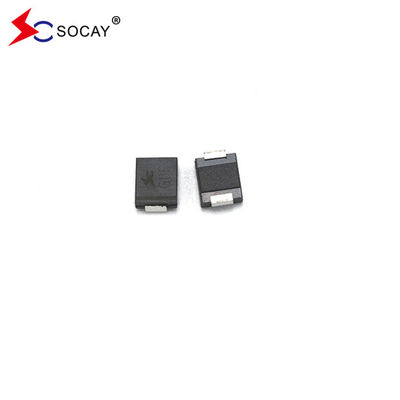

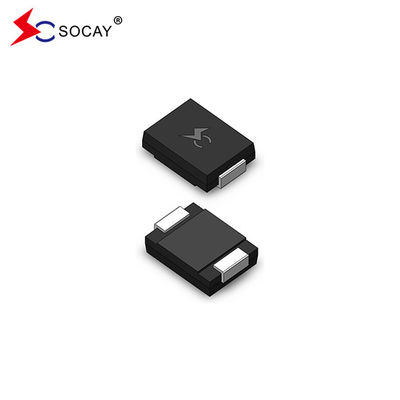

双方向のTVSダイオードSMCJ5.0CA,9.2VC Rトランシーエント・電圧抑制器,UL認定
データシート:SMCJ_v2107.1.pdf
TVSダイオード SMCJ5.0CA 説明:
TVSダイオード SMCJ5.0CAは,雷や他の一時的な電圧事件によって引き起こされる電圧変圧から敏感な電子機器を保護するために特別に設計されています.
TVSダイオードSMCJ5.0CA 最大評価 (T)A について=25°C違いに記載がない限り):
| TVSダイオードパラメータ | シンボル | 価値 | TVSダイオードユニット |
| SMCJ5.0CA 10/1000μs の波形を持つピークパルスパワー分散 (図1) (注1) (注2) | PPPM について | 1500 | ワット |
| SMCJ5.0CA 10/1000μs の波形を持つピークパルス電流. (注1,図3) | 私はPP | 次の表を参照 | アムペア |
| Tで無限熱シンクでの電力分散L について=75°C | PM ((AV)) | 6.5 | ワット |
| SMCJ5.0CA 頂点前波動電流,8.3ms 単半正弦波 (注3) | 私はFSMについて | 200 | アムペア |
| 一方向のみの最大瞬時の前向き電圧25A (4注) | VF について | 3.5/5.0 | 電圧 |
| SMCJ5.0CA 動作接続と貯蔵温度範囲 | TJTSTG | -55から+150 | °C |
|
注記: 1図3の非繰り返しの電流パルス,T以上A について= 25°C/図2 2各端末に5.0mm×5.0mm (0.03mm厚) の銅パッドを設置する. 3. 8.3ms 単半シナス波,または同等の平方波,作業サイクル = 1分間に最大4パルス. 4VF について< 3.5V V についてBR< 200VとVF について< 6.5V V に対してBR> 201V |
|||
TVSダイオード SMCJ5.0CA 電動特性 (T)A について=25°C違いに記載がない限り):
| TVSダイオード部品番号 | 標識 |
TVSダイオード逆 スタンドオフ 電圧VRWM (V) |
TVS ダイオード分解 電圧 VBR (V) @IT |
テスト 流動 IT (mA) |
TVSダイオード最大 固定 電圧 VC @IPP (V) |
TVSダイオード最大 ピークパルス 現在のIPP (A) |
最大 バック 漏れIR @VRWM (μA) |
|||
| ユニ | バイ | ユニ | バイ | ミニ | マックス | |||||
| SMCJ5.0A | SMCJ5.0CA | GDE | BDE | 5.0 | 6.40 | 7.00 | 10 | 9.2 | 163.04 | 1000 |
| SMCJ6.0A | SMCJ6.0CA | GDG | BDG | 6.0 | 6.67 | 7.37 | 10 | 10.3 | 145.63 | 1000 |
| SMCJ6.5A | SMCJ6.5CA | GDK | BDK | 6.5 | 7.22 | 7.98 | 10 | 11.2 | 133.93 | 500 |
| SMCJ7.0A | SMCJ7.0CA | GDM | BDM | 7.0 | 7.78 | 8.60 | 10 | 12.0 | 125.00 | 200 |
| SMCJ7.5A | SMCJ7.5CA | 国内総生産 | BDP | 7.5 | 8.33 | 9.21 | 1 | 12.9 | 116.28 | 100 |
| SMCJ8.0A | SMCJ8.0CA | ドイツ民主共和国 | BDR | 8.0 | 8.89 | 9.83 | 1 | 13.6 | 110.29 | 50 |
| SMCJ8.5A | SMCJ8.5CA | GDT | BDT | 8.5 | 9.44 | 10.40 | 1 | 14.4 | 104.17 | 20 |
| SMCJ9.0A | SMCJ9.0CA | GDV | BDV | 9.0 | 10.00 | 11.10 | 1 | 15.4 | 97.40 | 10 |
| SMCJ10A | SMCJ10CA | GDX | BDX | 10.0 | 11.10 | 12.30 | 1 | 17.0 | 88.24 | 5 |
