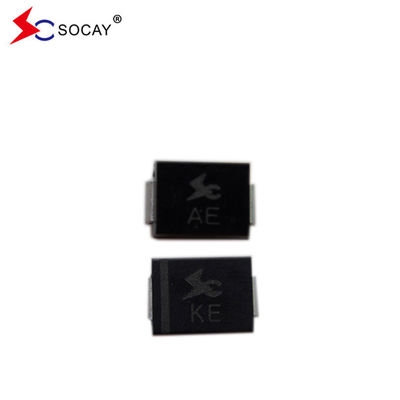

ESD抑制器 TVSダイオード 28ボルト 5uA DO-214AA-2 SMBJ SMBJ28ACA SOCAYブランド
データシート:SMBJ_v88 について2.pdf
TVSダイオード 説明:
臨時電圧抑制器またはダイオード (TVSダイオードとしても知られる) transil or thyrector) DO-214AA-2 SMBJ28A is a protection diode designed to protect electronic circuits against transients and overvoltage threats such as EFT (electrically fast transients) and ESD (electro-static discharge)典型的な故障モードは,過度に指定された電圧や電流から短くなります.SMBJシリーズESDサプスラーTVSダイオードは,雷や他の一時的な電圧イベントによって誘発された電圧変圧から敏感な電子機器を保護するために特別に設計されています..
| SMBJシリーズ 部品番号 | SMBJシリーズ 標識 |
SMBJシリーズ リバース スタンドオフ 電圧VRWM (V) |
SMBJシリーズ 分割 電圧 VBR (V) @IT |
SMBJシリーズ試験 流動 IT (mA) |
SMBJシリーズ 最大 固定 電圧 VC @IPP (V) |
最大 頂点 パルス 現在のIPP (A) |
最大 バック 漏れIR @VRWM (μA) |
|||
| ユニ | バイ | ユニ | バイ | ミニ | マックス | |||||
| SMBJ20A | SMBJ20CA | LV | BV | 20.0 | 22.20 | 24.50 | 1 | 32.4 | 18.52 | 5 |
| SMBJ22A | SMBJ22CA | LX | BX | 22.0 | 24.40 | 26.90 | 1 | 35.5 | 16.90 | 5 |
| SMBJ24A | SMBJ24CA | LZ | BZ | 24.0 | 26.70 | 29.50 | 1 | 38.9 | 15.42 | 5 |
| SMBJ26A | SMBJ26CA | ME | CE | 26.0 | 28.90 | 31.90 | 1 | 42.1 | 14.25 | 5 |
| SMBJ28A | SMBJ28CA | MG | CG | 28.0 | 31.10 | 34.40 | 1 | 45.4 | 13.22 | 5 |
