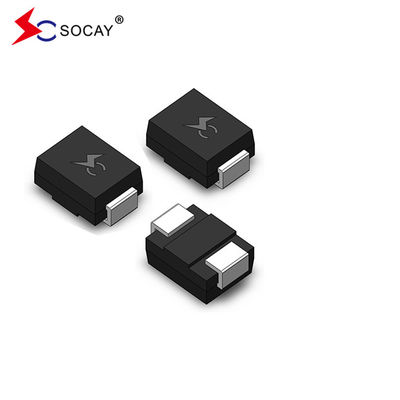

SMBJ13CA 新品 オリジナル 備蓄回路保護 臨時電圧抑制機 TVSダイオード 表面マウント DO-214A
データシート:SMBJ_v88 について2.pdf
表面マウント 臨時電圧抑制機 (TVS) SMBJ13CA 説明:
TVSダイオード SMBJ13CA 電動特性 (T)A について=25°C,別記がない限り):
| TVSダイオード部品番号 | TVSダイオードマーク |
TVSダイオード逆 スタンドオフ 電圧VRWM (V) |
TVS ダイオード分解 電圧 VBR (V) @IT |
TVSダイオード試験 流動 IT (mA) |
TVSダイオード最大 固定 電圧 VC @IPP (V) |
TVSダイオード最大 頂点 パルス 現在のIPP (A) |
TVSダイオード最大 バック 漏れIR @VRWM (μA) |
|||
| ユニ | バイ | ユニ | バイ | ミニ | マックス | |||||
| SMBJ3.3A | ほら | K1 | ほら | 3.3 | 5.20 | 6.50 | 10 | 8.0 | 75.00 | 600 |
| SMBJ5.0A | SMBJ5.0CA | KE | AE | 5.0 | 6.40 | 7.00 | 10 | 9.2 | 65.22 | 800 |
| SMBJ6.0A | SMBJ6.0CA | KG | AG | 6.0 | 6.67 | 7.37 | 10 | 10.3 | 58.25 | 800 |
| SMBJ6.5A | SMBJ6.5CA | KK | AK | 6.5 | 7.22 | 7.98 | 10 | 11.2 | 53.57 | 500 |
| SMBJ7.0A | SMBJ7.0CA | KM | AM | 7.0 | 7.78 | 8.60 | 10 | 12.0 | 50.00 | 200 |
| SMBJ7.5A | SMBJ7.5CA | KP | AP | 7.5 | 8.33 | 9.21 | 1 | 12.9 | 46.51 | 100 |
| SMBJ8.0A | SMBJ8.0CA | KR | AR | 8.0 | 8.89 | 9.83 | 1 | 13.6 | 44.12 | 50 |
| SMBJ8.5A | SMBJ8.5CA | KT | AT | 8.5 | 9.44 | 10.40 | 1 | 14.4 | 41.67 | 10 |
| SMBJ9.0A | SMBJ9.0CA | KV | AV | 9.0 | 10.00 | 11.10 | 1 | 15.4 | 38.96 | 5 |
| SMBJ10A | SMBJ10CA | KX | AX | 10.0 | 11.10 | 12.30 | 1 | 17.0 | 35.29 | 5 |
| SMBJ11A | SMBJ11CA | KZ | WZ | 11.0 | 12.20 | 13.50 | 1 | 18.2 | 32.97 | 5 |
| SMBJ12A | SMBJ12CA | LE | BE | 12.0 | 13.30 | 14.70 | 1 | 19.9 | 30.15 | 5 |
| SMBJ13A | SMBJ13CA | LG | BG | 13.0 | 14.40 | 15.90 | 1 | 21.5 | 27.91 | 5 |
SMBJシリーズのTVSトランジエント抑制二極管製品は標準的な表面マウントSMBパッケージを採用し,最大定位電力は600Wである.この製品は非常に速い応答時間 (ナノ秒未満) と非常に高い安定性を持っています電子回路のアプリケーションにおける様々なインターフェースを,雷の衝突や他の一時的な電圧事件によって引き起こされる一時的な電圧から保護するために特別に設計されている.
製品の特徴
低プロフィールパッケージ
自動配置に最適
600ワットのピークパルス電源能力 10/1000μsの波形
板のスペースを最適化するために表面に設置されたアプリケーションターのために
優れた固定能力
反応時間がとても速い
低度増電抵抗
申請
電源保護
自動車用
産業用
電力管理
この電子部品を探している場合は,私達に連絡してください. 私たちは20年以上の経験を持つメーカーとサプライヤーです.
1- ESD
2-TVSダイオード
3- PPTC リセット可能なシューズ
4- ガス放出管
5- NTC 温度計
6 ワリスターなど
