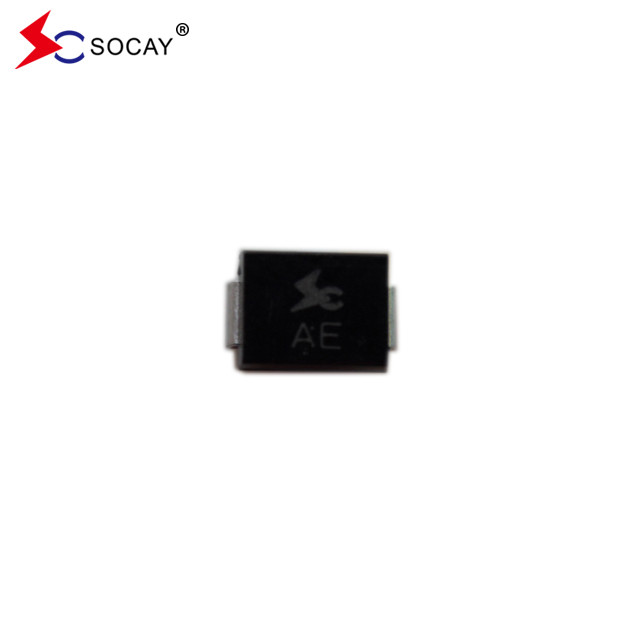

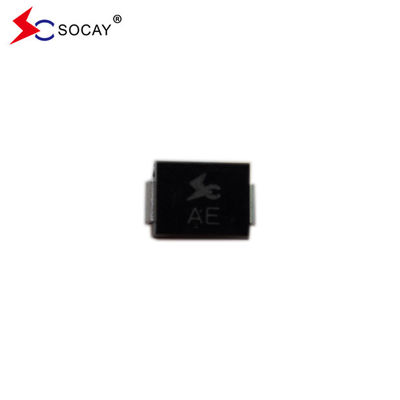

SOCAY NEW ORIGINAL SMBJ SERIES SMBJ6.5CA TVSダイオードデータシート回路保護
SMBJシリーズ SMBJ6.5CA DATASHEET:SMBJ_v88 について2.pdf
SMBJシリーズ SMBJ6.5CA 説明:
SMBJ SERIES SMBJ6.5CAは,雷や他の一時的な電圧事件によって引き起こされる電圧変圧から敏感な電子機器を保護するために特別に設計されています.
SMBJシリーズ SMBJ6.5CA 特徴:
u SMBJ SERIES SMBJ6.5CAは,ボードスペースを最適化するために表面に搭載されたアプリケーション向けです.
u 漏れが少ない
u SMBJ SERIES SMBJ6.5CAは2方向ユニットです
u ガラスのパシビエーション接点
u SMBJ SERIES SMBJ6.5CAはインダクタンスが低い
u 優れた固定能力
u 600W 10 × 1000μs の波形でのピーク電源能力 繰り返しの速さ (作業サイクル):0.01%
u 急速な応答時間:通常0VからVまでの1.0ps未満BRミニ
u 典型的な IR12V以上の5μA未満.
SMBJシリーズ SMBJ6.5CAの高温溶接: 260°C/40秒
u 典型的な最大温度係数 ΔVBR= 0.1% × VBR@25°C× ΔT
u プラスティックパッケージは,アンダーライター 実験室炎症性 94V-0
鉛のないマットチーン
SMBJシリーズ SMBJ6.5CAのハロゲンフリーで RoHS対応
u 典型的な故障モードは,過度に指定された電圧または電流から短く
u JEDEC JESD201A の表 4a と 4c に基づいて,ひげのテストが行われます.
u IEC-61000-4-2 ESD 15kV ((空気), 8kV (接触)
u SMBJ SERIES IEC 61000-4-2 (IEC801-2) に準拠したデータラインのESD保護 SMBJ6.5CA
u IEC 61000-4-4 (IEC801-4) に準拠したデータラインのEFT保護
| SMBJシリーズ 部品番号 | SMBJ SERIES マッピング |
SMBJ SERIES リバース スタンドオフ 電圧VRWM (V) |
SMBJ SERIES 分類 電圧 VBR (V) @IT |
SMBJ SERIES テスト 流動 IT (mA) |
SMBJシリーズ 最大 固定 電圧 VC @IPP (V) |
SMBJシリーズ 最大 頂点 パルス 現在のIPP (A) |
SMBJシリーズ 最大 バック 漏れIR @VRWM (μA) |
|||
| ユニ | バイ | ユニ | バイ | ミニ | マックス | |||||
| SMBJ3.3A | ほら | K1 | ほら | 3.3 | 5.20 | 6.50 | 10 | 8.0 | 75.00 | 600 |
| SMBJ5.0A | SMBJ5.0CA | KE | AE | 5.0 | 6.40 | 7.00 | 10 | 9.2 | 65.22 | 800 |
| SMBJ6.0A | SMBJ6.0CA | KG | AG | 6.0 | 6.67 | 7.37 | 10 | 10.3 | 58.25 | 800 |
| SMBJ6.5A | SMBJ6.5CA | KK | AK | 6.5 | 7.22 | 7.98 | 10 | 11.2 | 53.57 | 500 |
