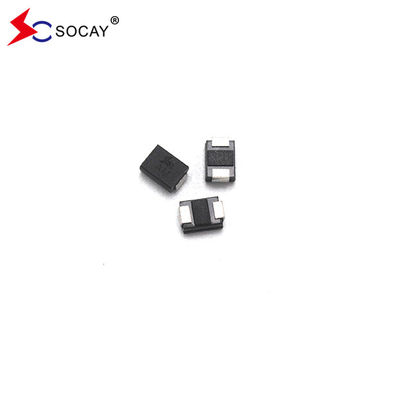

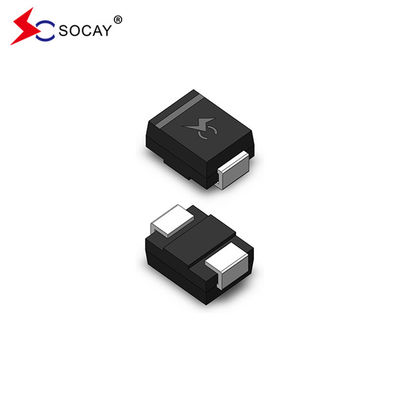

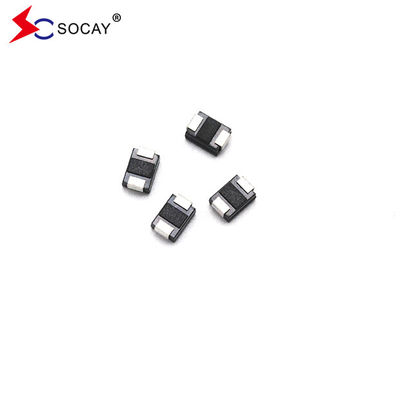

5V 表面マウント TVS ダイオード SMBJ5.0A, 600W 単方向 臨時電圧抑制器
データシート:SMBJ_v88 について2.pdf
記述:
SMBJシリーズは,雷や他の一時的な電圧事件によって引き起こされる電圧変圧から敏感な電子機器を保護するために特別に設計されています.
| 部分番号 | 標識 |
バック スタンドオフ 電圧 VRWM (V) |
分割 電圧VBR (V) @IT |
テスト 流動 私はT (mA) |
最大 固定 電圧 VC について @IPP(V) |
最大 頂点 パルス 流動 私はPP(A) |
最大 バック 漏れ私はR @VRWM (μA について) |
|||
| ユニ | バイ | Uニ | バイ | ミニ | マックス | |||||
| SMBJ3.3A | ほら | K1 | ほら | 3.3 | 5.20 | 6.50 | 10 | 8.0 | 75.00 | 600 |
| SMBJ5.0A | SMBJ5.0CA | KE | AE | 5.0 | 6.40 | 7.00 | 10 | 9.2 | 65.22 | 800 |
| SMBJ6.0A | SMBJ6.0CA | KG | AG | 6.0 | 6.67 | 7.37 | 10 | 10.3 | 58.25 | 800 |
| SMBJ6.5A | SMBJ6.5CA | KK | AK | 6.5 | 7.22 | 7.98 | 10 | 11.2 | 53.57 | 500 |
| SMBJ7.0A | SMBJ7.0CA | KM | AM | 7.0 | 7.78 | 8.60 | 10 | 12.0 | 50.00 | 200 |
| SMBJ7.5A | SMBJ7.5CA | KP | AP | 7.5 | 8.33 | 9.21 | 1 | 12.9 | 46.51 | 100 |
| SMBJ8.0A | SMBJ8.0CA | KR | AR | 8.0 | 8.89 | 9.83 | 1 | 13.6 | 44.12 | 50 |
| SMBJ8.5A | SMBJ8.5CA | KT | AT | 8.5 | 9.44 | 10.40 | 1 | 14.4 | 41.67 | 10 |
| SMBJ9.0A | SMBJ9.0CA | KV | AV | 9.0 | 10.00 | 11.10 | 1 | 15.4 | 38.96 | 5 |
| SMBJ10A | SMBJ10CA | KX | AX | 10.0 | 11.10 | 12.30 | 1 | 17.0 | 35.29 | 5 |
| SMBJ11A | SMBJ11CA | KZ | WZ | 11.0 | 12.20 | 13.50 | 1 | 18.2 | 32.97 | 5 |
| SMBJ12A | SMBJ12CA | LE | BE | 12.0 | 13.30 | 14.70 | 1 | 19.9 | 30.15 | 5 |
| SMBJ13A | SMBJ13CA | LG | BG | 13.0 | 14.40 | 15.90 | 1 | 21.5 | 27.91 | 5 |
| SMBJ14A | SMBJ14CA | LK | BK | 14.0 | 15.60 | 17.20 | 1 | 23.2 | 25.86 | 5 |
| SMBJ15A | SMBJ15CA | LM | BM | 15.0 | 16.70 | 18.50 | 1 | 24.4 | 24.59 | 5 |
| SMBJ16A | SMBJ16CA | LP | 血圧 | 16.0 | 17.80 | 19.70 | 1 | 26.0 | 23.08 | 5 |
| SMBJ17A | SMBJ17CA | LR | BR | 17.0 | 18.90 | 20.90 | 1 | 27.6 | 21.74 | 5 |
| SMBJ18A | SMBJ18CA | LT | BT 医療 | 18.0 | 20.00 | 22.10 | 1 | 29.2 | 20.55 | 5 |
| SMBJ19A | SMBJ19CA | LB | BB | 19.0 | 21.10 | 23.30 | 1 | 30.8 | 19.49 | 5 |
| SMBJ20A | SMBJ20CA | LV | BV | 20.0 | 22.20 | 24.50 | 1 | 32.4 | 18.52 | 5 |
| SMBJ22A | SMBJ22CA | LX | BX | 22.0 | 24.40 | 26.90 | 1 | 35.5 | 16.90 | 5 |
| SMBJ24A | SMBJ24CA | LZ | BZ | 24.0 | 26.70 | 29.50 | 1 | 38.9 | 15.42 | 5 |
| SMBJ26A | SMBJ26CA | ME | CE | 26.0 | 28.90 | 31.90 | 1 | 42.1 | 14.25 | 5 |
| SMBJ28A | SMBJ28CA | MG | CG | 28.0 | 31.10 | 34.40 | 1 | 45.4 | 13.22 | 5 |
| SMBJ30A | SMBJ30CA | MK | CK | 30.0 | 33.30 | 36.80 | 1 | 48.4 | 12.40 | 5 |
| SMBJ33A | SMBJ33CA | MM | CM | 33.0 | 36.70 | 40.60 | 1 | 53.3 | 11.26 | 5 |
| SMBJ36A | SMBJ36CA | MP | CP | 36.0 | 40.00 | 44.20 | 1 | 58.1 | 10.33 | 5 |
| SMBJ40A | SMBJ40CA | MR | CR | 40.0 | 44.40 | 49.10 | 1 | 64.5 | 9.30 | 5 |
| SMBJ43A | SMBJ43CA | MT 関連性 | CT | 43.0 | 47.80 | 52.80 | 1 | 69.4 | 8.65 | 5 |
| SMBJ45A | SMBJ45CA | MV | 履歴書 | 45.0 | 50.00 | 55.30 | 1 | 72.7 | 8.25 | 5 |
| SMBJ48A | SMBJ48CA | MX | CX | 48.0 | 53.30 | 58.90 | 1 | 77.4 | 7.75 | 5 |
| SMBJ51A | SMBJ51CA | MZ | CZ | 51.0 | 56.70 | 62.70 | 1 | 82.4 | 7.28 | 5 |
| SMBJ54A | SMBJ54CA | NE | DE | 54.0 | 60.00 | 66.30 | 1 | 87.1 | 6.89 | 5 |
| SMBJ58A | SMBJ58CA | NG | 総局 | 58.0 | 64.40 | 71.20 | 1 | 93.6 | 6.41 | 5 |
| SMBJ60A | SMBJ60CA | NK | DK | 60.0 | 66.70 | 73.70 | 1 | 96.8 | 6.20 | 5 |
| SMBJ64A | SMBJ64CA | NM | DM | 64.0 | 71.10 | 78.60 | 1 | 103.0 | 5.83 | 5 |
| SMBJ70A | SMBJ70CA | NP | DP | 70.0 | 77.80 | 86.00 | 1 | 113.0 | 5.31 | 5 |
| SMBJ75A | SMBJ75CA | NR | DR | 75.0 | 83.30 | 92.10 | 1 | 121.0 | 4.96 | 5 |
| SMBJ78A | SMBJ78CA | NT3 | DT | 78.0 | 86.70 | 95.80 | 1 | 126.0 | 4.76 | 5 |
| SMBJ80A | SMBJ80CA | NB | DB | 80.0 | 88.80 | 97.60 | 1 | 129.6 | 4.63 | 5 |
| SMBJ85A | SMBJ85CA | NV | DV | 85.0 | 94.40 | 104.00 | 1 | 137.0 | 4.38 | 5 |
| SMBJ90A | SMBJ90CA | NX | DX | 90.0 | 100.00 | 111.00 | 1 | 146.0 | 4.11 | 5 |
| SMBJ100A | SMBJ100CA | ニュージーランド | DZ | 100.0 | 111.00 | 123.00 | 1 | 162.0 | 3.70 | 5 |
| SMBJ110A | SMBJ110CA | PE | EE | 110.0 | 122.00 | 135.00 | 1 | 177.0 | 3.39 | 5 |
| SMBJ120A | SMBJ120CA | PG | EG | 120.0 | 133.00 | 147.00 | 1 | 193.0 | 3.11 | 5 |
| SMBJ130A | SMBJ130CA | PK | エクステリア | 130.0 | 144.00 | 159.00 | 1 | 209.0 | 2.87 | 5 |
| SMBJ140A | SMBJ140CA | PB | EB | 140.0 | 155.00 | 171.00 | 1 | 226.8 | 2.65 | 5 |
| SMBJ150A | SMBJ150CA | プレミアム | EM | 150.0 | 167.00 | 185.00 | 1 | 243.0 | 2.47 | 5 |
| SMBJ160A | SMBJ160CA | PP | EP | 160.0 | 178.00 | 197.00 | 1 | 259.0 | 2.32 | 5 |
| SMBJ170A | SMBJ170CA | 広報 | 緊急事態 | 170.0 | 189.00 | 209.00 | 1 | 275.0 | 2.18 | 5 |
| SMBJ180A | SMBJ180CA | PT | ET | 180.0 | 201.00 | 220.00 | 1 | 291.6 | 2.06 | 5 |
| SMBJ190A | SMBJ190CA | PV | EV | 190.0 | 211.00 | 232.00 | 1 | 307.8 | 1.95 | 5 |
| SMBJ200A | SMBJ200CA | PW | EW | 200.0 | 224.00 | 247.00 | 1 | 324.0 | 1.85 | 5 |
| SMBJ220A | SMBJ220CA | PX | EX | 220.0 | 246.00 | 272.00 | 1 | 356.0 | 1.69 | 5 |
| SMBJ250A | SMBJ250CA | PZ | EZ | 250.0 | 279.00 | 309.00 | 1 | 405.0 | 1.48 | 5 |
| SMBJ300A | SMBJ300CA | QE | FE | 300.0 | 335.00 | 371.00 | 1 | 486.0 | 1.23 | 5 |
| SMBJ350A | SMBJ350CA | 司令部 | FG | 350.0 | 391.00 | 432.00 | 1 | 567.0 | 1.06 | 5 |
| SMBJ400A | SMBJ400CA | QK | FK | 400.0 | 447.00 | 494.00 | 1 | 648.0 | 0.93 | 5 |
| SMBJ440A | SMBJ440CA | QM | FM | 440.0 | 492.00 | 543.00 | 1 | 713.0 | 0.84 | 5 |
注記:
1.1"A"の前項は,5%の許容装置を表します.
2.2双方向装置を指定するために,部品番号の後ろに"CA"の先項を追加する.
3.3. V を有する双方向装置R10V以下で,IR制限は2倍です
特徴:
板の空間を最適化するために表面に設置されたアプリケーション
漏れが少ない
ユニとバイダイレクトユニット
ガラスのパシビテーション交差点
低インダクタンス
優れた固定能力
600W 10 × 1000μs の波形でのピーク電源能力 繰り返しの速さ (作業サイクル):0.01%
急速応答時間:通常0VからVまでの1.0ps未満BRミニ
典型的なIR12V以上の5μA未満.
高温溶接:端末で260°C/40秒
典型的な最大温度係数 ΔVBR= 0.1% × VBR@25°C× ΔT
プラスティックパッケージは,アンダーライター 実験室 炎症性 94V-0
マットチーン 鉛なし 塗装
ハロゲンフリーでRoHS対応
典型的な故障モードは,過剰に指定された電圧または電流から短
JEDEC JESD201Aの表4aと表4cに基づいて,ひげのテストが行われます.
IEC-61000-4-2 ESD 15kV ((空気), 8kV (接触)
IEC 61000-4-2 (IEC801-2) に準拠したデータラインのESD保護
IEC 61000-4-4 (IEC801-4) に準拠したデータラインのEFT保護
申請:
TVSデバイスは,通信,コンピュータ,産業および消費者電子アプリケーションで使用されるI/Oインターフェース,VCCバスおよびその他の脆弱な回路の保護に理想的です.
| パラメータ | シンボル | 価値 | ユニット |
| ピークパルス電力の分散 10/1000μs の波形 (図1) (注1) (注2) | PPPM について | 600 | ワット |
| 10/1000μs の波形を持つピークパルス電流. (注1,図3) | 私はPP | 次の表を参照 | アムペア |
| Tで無限熱シンクでの電力分散L について=75°C | PM ((AV)) | 5.0 | ワット |
| 前向きのピーク波動電流,8.3ms単半正弦波 (注3) | 私はFSMについて | 100 | アムペア |
| 一方向のみの最大瞬時の前向き電圧25A (4注) | VF について | 3.5/5.0 | 電圧 |
| 動作交差点と貯蔵温度範囲 | TJTSTG | -55から+150 | °C |
|
注記: 1図3の非繰り返しの電流パルス,T以上A について= 25°C/図2 2各端末に5.0mm×5.0mm (0.03mm厚) の銅パッドを設置する. 3. 8.3ms 単半シナス波,または同等の平方波,作業サイクル = 1分間に最大4パルス. 4VF について< 3.5V V についてBR< 200VとVF について< 6.5V V に対してBR> 201V |
|||
