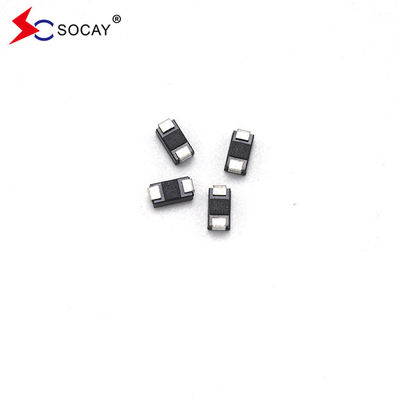

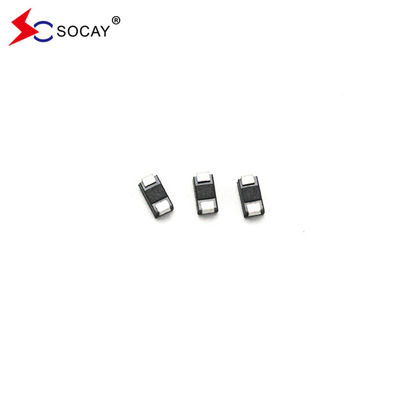

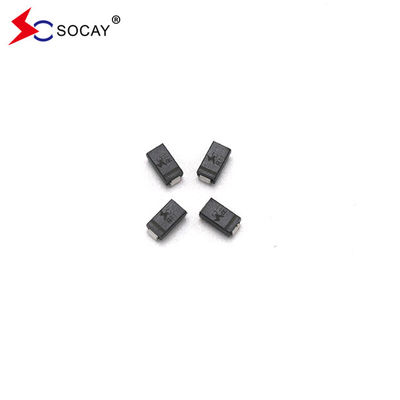

5V 表面マウント TVS ダイオード SMAJ5.0A,単方向の臨時電圧抑制器
データシート:SMAJ_v2207 について1.pdf
記述:
SMAJシリーズは,雷や他の一時的な電圧事件によって引き起こされる電圧変圧から敏感な電子機器を保護するために特別に設計されています.
| 部分番号 | 標識 |
バック スタンドオフ 電圧 VRWM(V) |
分割 電圧VBR (V) @IT |
テスト 流動 私はT (mA) |
最大 固定 電圧 VC について @IPP(V) |
最大 頂点 パルス 流動 私はPP(A) |
最大 バック 漏れ私はR @VRWM (μA について) |
|||
| ユニ | バイ | Uニ | バイ | ミニ | マックス | |||||
| SMAJ3.3A | ほら | A1 | ほら | 3.3 | 4.10 | - そうだ | 1 | 8.0 | 50.00 | 600 |
| SMAJ5.0A | SMAJ5.0CA | AE | 我々は | 5.0 | 6.40 | 7.00 | 10 | 9.2 | 43.48 | 800 |
| SMAJ6.0A | SMAJ6.0CA | AG | WG | 6.0 | 6.67 | 7.37 | 10 | 10.3 | 38.83 | 800 |
| SMAJ6.5A | SMAJ6.5CA | AK | WK | 6.5 | 7.22 | 7.98 | 10 | 11.2 | 35.71 | 500 |
| SMAJ7.0A | SMAJ7.0CA | AM | WM | 7.0 | 7.78 | 8.60 | 10 | 12.0 | 33.33 | 200 |
| SMAJ7.5A | SMAJ7.5CA | AP | WP | 7.5 | 8.33 | 9.21 | 1 | 12.9 | 31.01 | 100 |
| SMAJ8.0A | SMAJ8.0CA | AR | WR | 8.0 | 8.89 | 9.83 | 1 | 13.6 | 29.41 | 50 |
| SMAJ8.5A | SMAJ8.5CA | AT | WT | 8.5 | 9.44 | 10.40 | 1 | 14.4 | 27.78 | 10 |
| SMAJ9.0A | SMAJ9.0CA | AV | WV | 9.0 | 10.00 | 11.10 | 1 | 15.4 | 25.97 | 5 |
| SMAJ10A | SMAJ10CA | AX | WX | 10.0 | 11.10 | 12.30 | 1 | 17.0 | 23.53 | 5 |
| SMAJ11A | SMAJ11CA | AZ | WZ | 11.0 | 12.20 | 13.50 | 1 | 18.2 | 21.98 | 5 |
| SMAJ12A | SMAJ12CA | BE | XE | 12.0 | 13.30 | 14.70 | 1 | 19.9 | 20.10 | 5 |
| SMAJ13A | SMAJ13CA | BG | XG | 13.0 | 14.40 | 15.90 | 1 | 21.5 | 18.60 | 5 |
| SMAJ14A | SMAJ14CA | BK | XK | 14.0 | 15.60 | 17.20 | 1 | 23.2 | 17.24 | 5 |
| SMAJ15A | SMAJ15CA | BM | XM | 15.0 | 16.70 | 18.50 | 1 | 24.4 | 16.39 | 5 |
| SMAJ16A | SMAJ16CA | 血圧 | XP | 16.0 | 17.80 | 19.70 | 1 | 26.0 | 15.38 | 5 |
| SMAJ17A | SMAJ17CA | BR | XR | 17.0 | 18.90 | 20.90 | 1 | 27.6 | 14.49 | 5 |
| SMAJ18A | SMAJ18CA | BT 医療 | XT | 18.0 | 20.00 | 22.10 | 1 | 29.2 | 13.70 | 5 |
| SMAJ19A | SMAJ19CA | BB | XB | 19.0 | 21.10 | 23.30 | 1 | 30.8 | 13.00 | 5 |
| SMAJ20A | SMAJ20CA | BV | XV | 20.0 | 22.20 | 24.50 | 1 | 32.4 | 12.35 | 5 |
| SMAJ22A | SMAJ22CA | BX | XX | 22.0 | 24.40 | 26.90 | 1 | 35.5 | 11.27 | 5 |
| SMAJ24A | SMAJ24CA | BZ | XZ | 24.0 | 26.70 | 29.50 | 1 | 38.9 | 10.28 | 5 |
| SMAJ26A | SMAJ26CA | CE | そうだ | 26.0 | 28.90 | 31.90 | 1 | 42.1 | 9.50 | 5 |
| SMAJ28A | SMAJ28CA | CG | YG | 28.0 | 31.10 | 34.40 | 1 | 45.4 | 8.81 | 5 |
| SMAJ30A | SMAJ30CA | CK | YK | 30.0 | 33.30 | 36.80 | 1 | 48.4 | 8.26 | 5 |
| SMAJ33A | SMAJ33CA | CM | YM | 33.0 | 36.70 | 40.60 | 1 | 53.3 | 7.50 | 5 |
| SMAJ36A | SMAJ36CA | CP | YP | 36.0 | 40.00 | 44.20 | 1 | 58.1 | 6.88 | 5 |
| SMAJ40A | SMAJ40CA | CR | YR | 40.0 | 44.40 | 49.10 | 1 | 64.5 | 6.20 | 5 |
| SMAJ43A | SMAJ43CA | CT | YT | 43.0 | 47.80 | 52.80 | 1 | 69.4 | 5.76 | 5 |
| SMAJ45A | SMAJ45CA | 履歴書 | YV | 45.0 | 50.00 | 55.30 | 1 | 72.7 | 5.50 | 5 |
| SMAJ48A | SMAJ48CA | CX | YX | 48.0 | 53.30 | 58.90 | 1 | 77.4 | 5.17 | 5 |
| SMAJ51A | SMAJ51CA | CZ | YZ | 51.0 | 56.70 | 62.70 | 1 | 82.4 | 4.85 | 5 |
| SMAJ54A | SMAJ54CA | RE | ZE | 54.0 | 60.00 | 66.30 | 1 | 87.1 | 4.59 | 5 |
| SMAJ58A | SMAJ58CA | RG | ZG | 58.0 | 64.40 | 71.20 | 1 | 93.6 | 4.27 | 5 |
| SMAJ60A | SMAJ60CA | RK | ZK | 60.0 | 66.70 | 73.70 | 1 | 96.8 | 4.13 | 5 |
| SMAJ64A | SMAJ64CA | RM | ZM | 64.0 | 71.10 | 78.60 | 1 | 103.0 | 3.88 | 5 |
| SMAJ70A | SMAJ70CA | RP | ZP | 70.0 | 77.80 | 86.00 | 1 | 113.0 | 3.54 | 5 |
| SMAJ75A | SMAJ75CA | RR | ZR | 75.0 | 83.30 | 92.10 | 1 | 121.0 | 3.31 | 5 |
| SMAJ78A | SMAJ78CA | RT 労働力 | ZT | 78.0 | 86.70 | 95.80 | 1 | 126.0 | 3.17 | 5 |
| SMAJ80A | SMAJ80CA | RB | ZB | 80.0 | 88.80 | 97.60 | 1 | 129.6 | 3.09 | 5 |
| SMAJ85A | SMAJ85CA | RV | ZV | 85.0 | 94.40 | 104.00 | 1 | 137.0 | 2.92 | 5 |
| SMAJ90A | SMAJ90CA | RX | ZX | 90.0 | 100.00 | 111.00 | 1 | 146.0 | 2.74 | 5 |
| SMAJ100A | SMAJ100CA | RZ | ZZ | 100.0 | 111.00 | 123.00 | 1 | 162.0 | 2.47 | 5 |
| SMAJ110A | SMAJ110CA | SE | VE | 110.0 | 122.00 | 135.00 | 1 | 177.0 | 2.26 | 5 |
| SMAJ120A | SMAJ120CA | 総総裁 | VG | 120.0 | 133.00 | 147.00 | 1 | 193.0 | 2.07 | 5 |
| SMAJ130A | SMAJ130CA | SK | VK | 130.0 | 144.00 | 159.00 | 1 | 209.0 | 1.91 | 5 |
| SMAJ140A | SMAJ140CA | SB | VB | 140.0 | 155.00 | 171.00 | 1 | 226.8 | 1.76 | 5 |
| SMAJ150A | SMAJ150CA | SM | VM | 150.0 | 167.00 | 185.00 | 1 | 243.0 | 1.65 | 5 |
| SMAJ160A | SMAJ160CA | SP | 副大統領 | 160.0 | 178.00 | 197.00 | 1 | 259.0 | 1.54 | 5 |
| SMAJ170A | SMAJ170CA | SR | VR | 170.0 | 189.00 | 209.00 | 1 | 275.0 | 1.45 | 5 |
| SMAJ180A | SMAJ180CA | ST | VT | 180.0 | 201.00 | 220.00 | 1 | 291.6 | 1.37 | 5 |
| SMAJ190A | SMAJ190CA | SV | VV | 190.0 | 211.00 | 232.00 | 1 | 307.8 | 1.30 | 5 |
| SMAJ200A | SMAJ200CA | SW | VW | 200.0 | 224.00 | 247.00 | 1 | 324.0 | 1.23 | 5 |
| SMAJ220A | SMAJ220CA | SX | VX | 220.0 | 246.00 | 272.00 | 1 | 356.0 | 1.12 | 5 |
| SMAJ250A | SMAJ250CA | SZ | VZ | 250.0 | 279.00 | 309.00 | 1 | 405.0 | 0.99 | 5 |
| SMAJ300A | SMAJ300CA | DE | HE について | 300.0 | 335.00 | 371.00 | 1 | 486.0 | 0.82 | 5 |
| SMAJ350A | SMAJ350CA | 総局 | HG | 350.0 | 391.00 | 432.00 | 1 | 567.0 | 0.71 | 5 |
| SMAJ400A | SMAJ400CA | DK | 香港 | 400.0 | 447.00 | 494.00 | 1 | 648.0 | 0.62 | 5 |
| SMAJ440A | SMAJ440CA | DM | HM | 440.0 | 492.00 | 543.00 | 1 | 713.0 | 0.56 | 5 |
注記:
1.1"A"の前項は,5%の許容装置を表します.
2. 2. 双方向装置を指定するために,部品番号の後に"CA"の先項を追加する.
3.3 V を有する双方向装置R10V以下で,IR制限は2倍です
| パラメータ | シンボル | 価値 | ユニット |
| ピークパルス電力の分散 10/1000μs の波形 (図1) (注1) (注2) | PPPM について | 400 | ワット |
| 10/1000μs の波形を持つピークパルス電流. (注1,図3) | 私はPP | 次の表を参照 | アムペア |
| Tで無限熱シンクでの電力分散L について=75°C | PM ((AV)) | 1.0 | ワット |
| 前向きのピーク波動電流,8.3ms単半正弦波 (注3) | 私はFSMについて | 40 | アムペア |
| 一方向のみの最大瞬時の前向き電圧25A (4注) | VF について | 3.5/5.0 | 電圧 |
| 動作交差点と貯蔵温度範囲 | TJTSTG | -55から+150 | °C |
|
注記: 1図3の非繰り返しの電流パルス,T以上A について= 25°C/図2 2各端末に5.0mm×5.0mm (0.03mm厚) の銅パッドを設置する. 3. 8.3ms 単半シナス波,または同等の平方波,作業サイクル = 1分間に最大4パルス. 4VF について< 3.5V V についてBR< 200VとVF について< 6.5V V に対してBR> 201V |
|||
