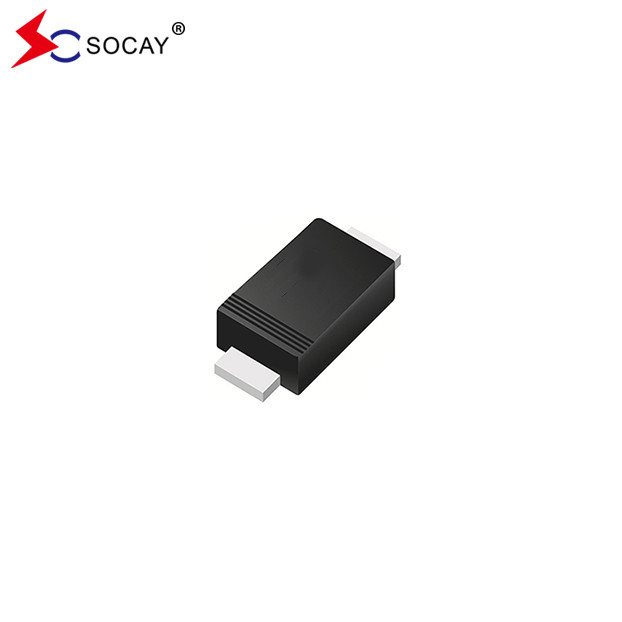

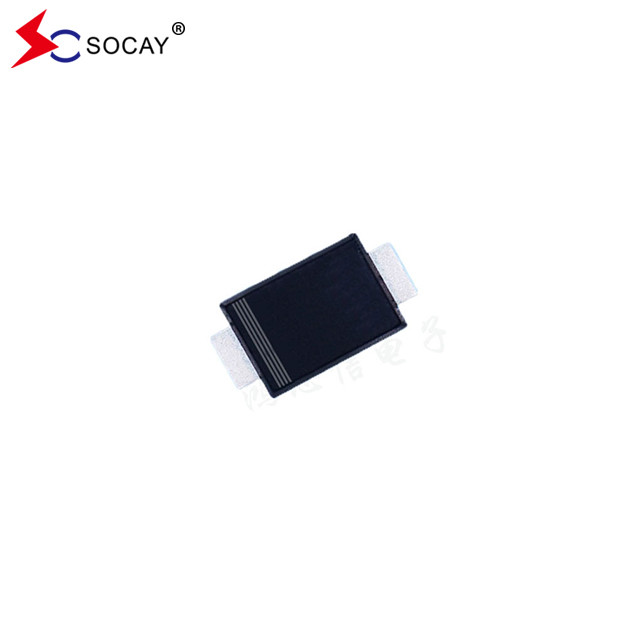

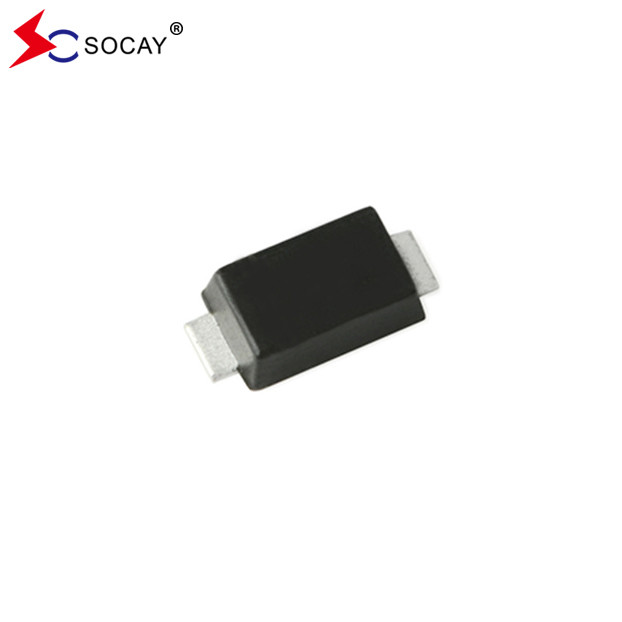

SOD-123FL パッケージ スコットキーバリア直す器 SBD102D1~SBD120D1 20〜200VRRM SBD104D1
スコットキーバリア直す器 SBD102D1~SBD120D1 資料表:SBD102D1~SBD120D1 (SOD-123FL) _v21091.pdf
スコットキーバリア直す器 SBD104D1の特徴:
製品SBD104D1は,IEC 61249規格に従って緑色の鋳造化合物です.
ショットキーバリア直す装置SBD104D1の機械データ:
その極性: カラー帯はカソード端を表します
スコットキーバリア直す器 SBD104D1 電熱特性 (T)A について=25°C,別記がない限り):
| SBD104D1パラメータ | シンボル | SBD102D1 | SBD103D1 | SBD104D1 | SBD106D1 | SBD110D1 | SBD115D1 | SBD120D1 | ユニット | ||||
|
SBD104D1 最大VRRM |
VRRM | 20 | 30 | 40 | 60 | 100 | 150 | 200 | V | ||||
| 最大VRMS | VRMS | 14 | 21 | 28 | 42 | 70 | 105 | 140 | V | ||||
| 最大 VDC | VDC | 20 | 30 | 40 | 60 | 100 | 150 | 200 | V | ||||
| 平均直電流 IF (AV) | IF (AV) について | 1 | A について | ||||||||||
| SBD104D1 前向き電流RMS,D=05 | IF (RMS) | 2 | A について | ||||||||||
| SBD104D1 t=8.3msで,重複しない前向きのピーク電流 | IFSM | 40 | 30 | A について | |||||||||
| IF=1A の最大 VF | VF | 0.55 | 0.7 | 0.8 | 0.85 | V | |||||||
| SBD104D1 VRRMの逆流出電流 | IR | 30 | μA | ||||||||||
|
SBD104D1 典型的な熱力 抵抗力 |
(注1) | RθJC | 32 | °C/W | |||||||||
| (注2) | RθJA | 200 | |||||||||||
| 典型のCJ レーティングは VR=0V | CJ さん | 155 | 125 | 100 | 85 | pF | |||||||
| SBD104D1 動作交差点温度と貯蔵温度範囲 | TJ,TSTG | -55から+150 | °C | ||||||||||
|
注記:1FR4PCBに搭載され,片面銅で,銅パッド面積は100cm2です. 2FR4PCBに 組み込まれています 片面銅で ミニパッドです |
|||||||||||||
ショットキーバリア直す器 SBD104D1 SOD-123FL パッケージ概要 (単位:インチ(ミリ)
パッケージ情報:
| 部分番号 | コンポーネント パッケージ | 量 | 梱包オプション |
| SBD102D1~SBD120D1 | SOD-123FL | 3000 PCS | 7インチプラスチックロール |
| IF (AV) について |
