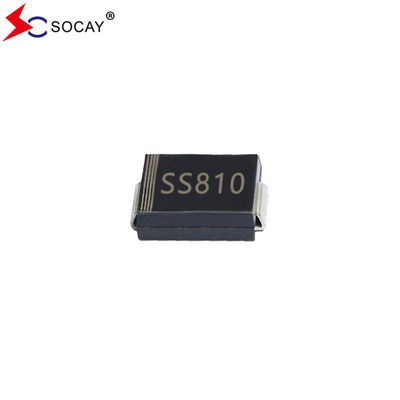

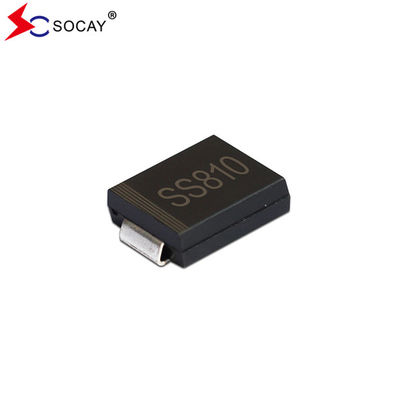

100VRRM 表面マウント ショットキーバリアダイオード SS810C 70VRMS ストレージ SMC パッケージ
ショットキーバリアダイオードSS810C 資料表:SS810C (SMC) _v941.pdf
ショットキーバリアダイオードSS810Cの特徴は以下の通りである.
SS810C IEC 61249 標準の緑色鋳造化合物
スコットキーバリアダイオードSS810C メカニカルデータ
ショットキーバリアダイオードSS810C 体重: 0.0082オンス,0.2325グラム
M についてax 格付けそして,SchottkyバリアダイオードSS810Cの電気特性:
| SS810C 異なった規定がない限り,環境温度の25°Cで指定される.抵抗性または誘導性負荷. | ||||
| SS810Cパラメータ | シンボル | SS810C | SS810C ユニット | |
| ショットキーバリアダイオード 最大 繰り返しのピーク逆電圧 | VRRM | 100 | V | |
| スコットキーバリアダイオード 最大RMS電圧 | VRMS | 70 | V | |
| ショットキーバリアダイオード マックス VDC | VDC | 100 | V | |
| スコットキーバリアダイオード 最大平均前向き電流 | IF (AV) について | 8 | A について | |
| トップ・フォワード・オーバージェント: 8.3ms シングル・ハーフ・サイネウェーブ | IFSM | 150 | A について | |
| SS810C 最大前向き電圧 8A | VF | 0.8 | V | |
| 定数DCブロック電圧での最大DC逆電流 | IR | 50 | μA | |
| スコットキーバリアダイオード 典型的な熱抵抗 | (注1) | RθJL | 15 | °C/W |
| (注2) | RθJA | 110 | ||
| SS810C 動作交差点と貯蔵温度範囲 | TJ,TSTG | -55から+150 | °C | |
|
注記: 1. FR4 PCB に搭載され,片面が銅で,銅パッド面積は100cm2である. 2FR4PCBに 組み立てられた 片面銅のミニパッド |
||||
スコットキーバリアダイオードSS810C 評価および特徴曲線:
ショットキーバリアダイオードSS810C 動作温度低下曲線:
図2. 典型的な前向きの特徴
スコットキーバリアダイオード SS810C SMC/DO-214AB パッケージの概要 (単位:インチ (mm))
パッケージ情報:
| 部分番号 | コンポーネント パッケージ | 量 | 梱包オプション |
| SS810C | SMC/DO-214AB | 3000 PCS | 13インチプラスチックロール |
| 800 PCS | 7インチプラスチックロール |
