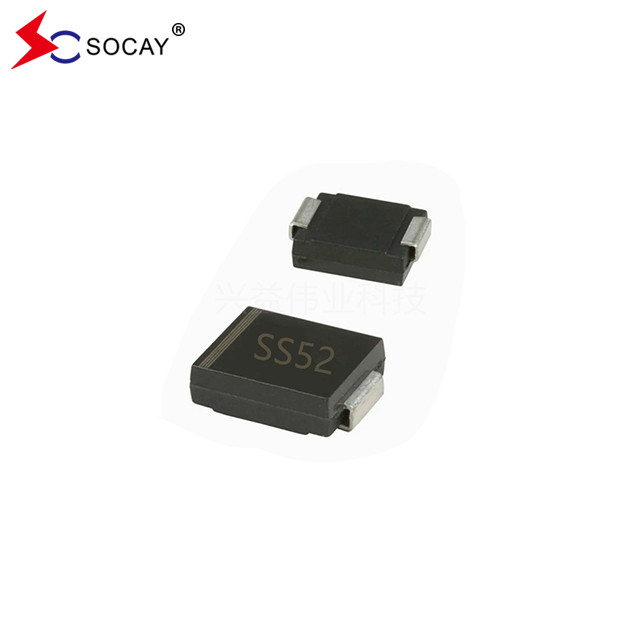

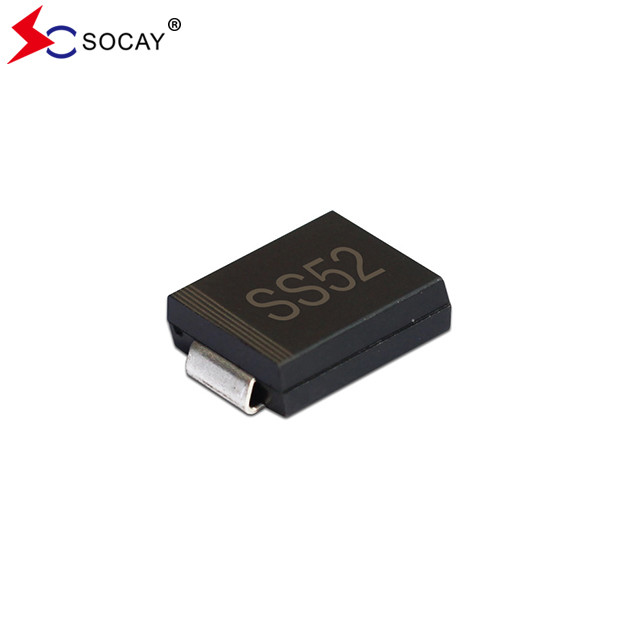

表面マウント ショットキーバリア矯正器 SS52C~SS520C 20VRRM DO-214AB パッケージ
スコットキーバリア直す器 SS52C~SS520C 資料表:SS52C_SS520C ((SMC) _v23111.pdf
スコットキーバリア直す器 SS52C~SS520C 特徴:
IEC 61249 規格のグリーン・モールディング・コンパウンド
以下は機械データです.
ショットキーバリア矯正器 SS52C~SS520C 体重:0.0082オンス,0.2325グラム
M についてax 格付けそしてショットキーバリア直す器 SS52C~SS520Cの電気特性:
| 異なった規定がない限り,環境温度の25°Cでの評価値.抵抗性または誘導性負荷. | ||||||||||||
| SS52C~SS520C パラメータ | シンボル | SS52C | SS53C | SS54C | SS55C | SS56C | SS58C | SS510C | SS515C | SS520C | ユニット | |
| マックス 繰り返しのピーク逆電圧 VRRM | VRRM | 20 | 30 | 40 | 50 | 60 | 80 | 100 | 150 | 200 | V | |
| SS52C~SS520C 最大RMS電圧 | VRMS | 14 | 21 | 28 | 35 | 42 | 56 | 70 | 105 | 140 | V | |
| SS52C~SS520C 最大DCブロック電圧 | VDC | 20 | 30 | 40 | 50 | 60 | 80 | 100 | 150 | 200 | V | |
| 最大.TL=75°CでIF (AV) | IF (AV) について | 5 | A について | |||||||||
| SS52C~SS520C IFSM: 8.3ms シングル・ハーフ・サイネウェーブ 定位負荷に重なり | IFSM | 100 | A について | |||||||||
| 最大 5A の前向き電圧 (注1) | VF | 0.55 | 0.74 | 0.8 | 0.9 | V | ||||||
| 定数DCブロック電圧での最大IR | TJ=25°C | IR | 0.2 | 0.05 | mA | |||||||
| TJ=100°C | 20 | 10 | ||||||||||
|
SS52C~SS520C 典型的な熱抵抗 (注2) |
RθJL | 17 | °C/W | |||||||||
| RθJA | 55 | |||||||||||
| SS52C~SS520C 動作交差点温度範囲 | TJさん | -55から+125 | -55から+150 | -65から+175 | °C | |||||||
| SS52C~SS520C 貯蔵温度範囲 | TSTG | -55から+150 | -65から+175 | °C | ||||||||
|
注記:1. SS52C~SS520C パルステスト PW=300μsec,1%の作業サイクル 2. SS52C~SS520C 14mm2 (0.013mm厚) の銅パッド領域を持つPCボードにマウントされています. |
||||||||||||
ショットキーバリア矯正器 SS52C~SS520C 定位値と特性曲線:
ショットキーバリア直す器 SS52C~SS520C 前向き電流減電曲線:
図2. SS52C~SS520C 最大重複しない電流:
スコットキーバリア直す器 SS52C~SS520C パッケージの概要 (単位:インチ (mm))
パッケージ情報:
| 部分番号 | コンポーネント パッケージ | 量 | 梱包オプション |
| SS52C~SS520C | SMC/DO-214AB | 3000 PCS | 13インチプラスチックロール |
| 800 PCS | 7インチプラスチックロール |
