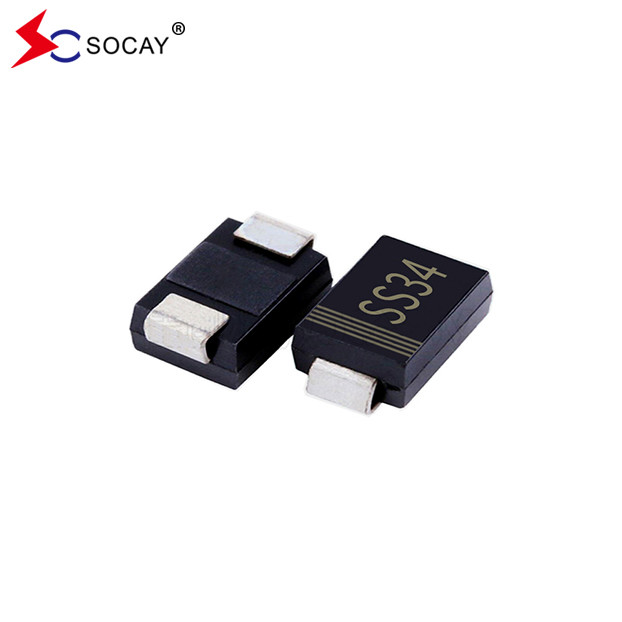

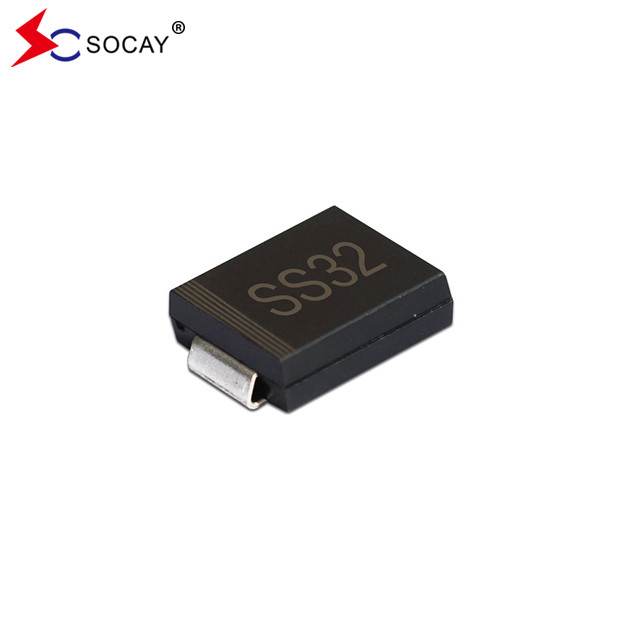

SS34C スコットキーバリアダイオード 40VRRM 20VRRM SMC パッケージ スコットキーバリア直す器
SS34C スコットキーバリアダイオード 資料表:SS32C_SS320C ((SMC) _v23111.pdf
SS34C スコットキーバリアダイオード 特性:
IEC 61249 規格の緑色鋳造化合物
以下は,SS34C スコットキーバリアダイオードに関する機械データです.
体重は0.0082オンス0.2325グラム
M についてアキシム 格付けそしてE についてSS34C スコットキーバリアダイオードの電気特性:
| 異なった規定がない限り,環境温度の25°Cでの評価値.抵抗性または誘導性負荷. | ||||||||||||
| パラメータ | シンボル | SS32C | SS33C | SS34C | SS35C | SS36C | SS38C | SS310C | SS315C | SS320C | ユニット | |
| ダイオード 最大回転ピーク逆電圧 | VRRM | 20 | 30 | 40 | 50 | 60 | 80 | 100 | 150 | 200 | V | |
| ダイオード 最大RMS電圧 | VRMS | 14 | 21 | 28 | 35 | 42 | 56 | 70 | 105 | 140 | V | |
| ダイオードの最大DCブロック電圧 | VDC | 20 | 30 | 40 | 50 | 60 | 80 | 100 | 150 | 200 | V | |
| ダイオード 最大 平均 前進電流 | IF (AV) について | 3 | A について | |||||||||
| トップ・フォワード・オーバージェント: 8.3ms シングル・ハーフ・サイネウェーブ | IFSM | 100 | A について | |||||||||
| 最大前向き電圧 3A (1注) | VF | 0.5 | 0.74 | 0.8 | 0.9 | V | ||||||
| 定数DCブロック電圧での最大DC逆電流 | TJ=25°C | IR | 0.2 | 0.05 | mA | |||||||
| TJ=100°C | 20 | 2 | 1 | |||||||||
| ダイオード 典型的な熱抵抗 | (注2) | RθJL | 15 | °C/W | ||||||||
| (注3) | RθJA | 110 | ||||||||||
| 動作交差点温度範囲 | TJさん | -55から+125 | -55から+150 | -65から+175 | °C | |||||||
| ダイオード貯蔵温度範囲 | TSTG | -55から+150 | -65から+175 | °C | ||||||||
|
注記:1. PW=300μsecでパルステスト,1%の作業サイクル 2FR4PCBに搭載され,単面銅で,銅パッド面積は100cm2です. 3FR4PCBに 組み立てられた 片面銅のミニパッド |
||||||||||||
SS34C ショットキーバリアダイオード 評価値と特徴曲線:
図1. 典型的な前向きの特徴:
図2. 動作温度低下曲線:
SS34C スコットキーバリアダイオード SMC/DO-214AB パッケージの概要 (単位:インチ (mm))
パッケージ情報:
| 部分番号 | コンポーネント パッケージ | 量 | 梱包オプション |
| SS32C SS34C | SMC/DO-214AB | 3000 PCS | 13インチプラスチックロール |
| 800 PCS | 7インチプラスチックロール |
