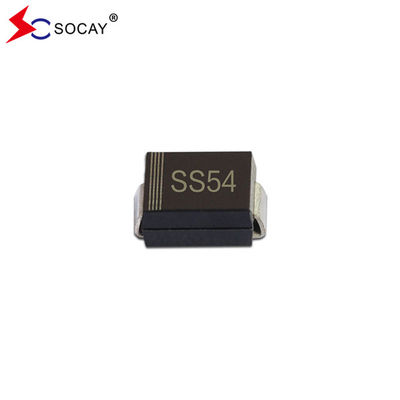

VRRM 40V SS54B スコットキーバリア直す器 0.55V 前電圧 スコットキーダイオード
スコットキーバリア直す機 資料表:SS52B~SS520B (SMB) _v22051.pdf
VRRM 40V SS54B ショットキー特性
VRRM 40V SS54B スコッティの機械データは以下のとおりです
体重:0.1g / 0.0034オンス
ショットキーバリア直す器 SS52Bの電気および熱特性:
| パラメータ | シンボル | SS52B | SS54B | SS56B | SS58B | SS510B | SS512B | SS515B | SS520B | ユニット | |
| 最大VRRM値 | VRRM | 20 | 40 | 60 | 80 | 100 | 120 | 150 | 200 | V | |
| スコットキーバリア直す器 マックス.RMS電圧 | VRMS | 14 | 28 | 42 | 56 | 70 | 84 | 105 | 140 | V | |
| 最大 DCブロック電圧 | VDC | 20 | 40 | 60 | 80 | 100 | 120 | 150 | 200 | V | |
| 最大 平均 前進電流 | IF (AV) について | 5.0 | A について | ||||||||
|
前向きの電流のピーク8.3ms シングル・ハーフ・サイヌ・ウェーブ 叠加 定位負荷について (JEDEC方法)
|
IFSM | 100 | A について | ||||||||
| スコットキーバリア矯正器 マックスVF 5A | VF | 0.55 | 0.70 | 0.85 | V | ||||||
|
定数直流逆電圧での最大IR |
Ta=25°C | IR |
1.0 50 |
0.3 25 |
mA | ||||||
| Ta=100°C | |||||||||||
| 交差点容量 (1) | Cj | 500 | 300 | pF | |||||||
| 熱抵抗型 (2) | RθJA | 50 | °C/W | ||||||||
| 動作交差点温度範囲 | TJさん | -55から+150 | °C | ||||||||
| 貯蔵温度範囲 | TSTG | -55から+150 | °C | ||||||||
|
注記:11MHzで測定され,4V DCの逆電圧が適用されます. 22"×2"×5cmの銅のパッドを装着したPCB.
|
|||||||||||
ショットキーバリア直す器 SS52B 定位および特性曲線:
図1. SS52B 前向き電流減速曲線:
図2 SS52B 典型的なバック 特徴s:
スコットキーバリア直す器 SS52B SMB パッケージの寸法:
プラスチック表面に固定されたパッケージ; 2本のリード
| シンボル | mm | ミル | ||
| ミニ | マックス | ミニ | マックス | |
| A について | 2.13 | 2.46 | 84 | 97 |
| E について | 4.06 | 4.70 | 160 | 185 |
| D | 3.3 | 3.94 | 130 | 155 |
| E1 | 5.08 | 5.59 | 200 | 220 |
| A1 | 0.05 | 0.20 | 2.0 | 7.9 |
| L について | 0.8 | 1.5 | 32 | 59 |
| C について | 0.152 | 0.305 | 6 | 12 |
| b | 1.9 | 2.2 | 75 | 87 |
パッケージ情報:
| 部分番号 | コンポーネント パッケージ | 量 |
| SS52B~SS520B | 中小企業 | 3000 PCS |
