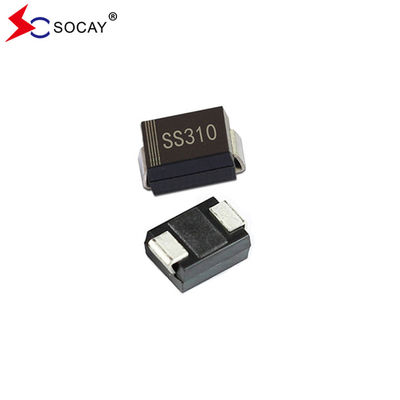

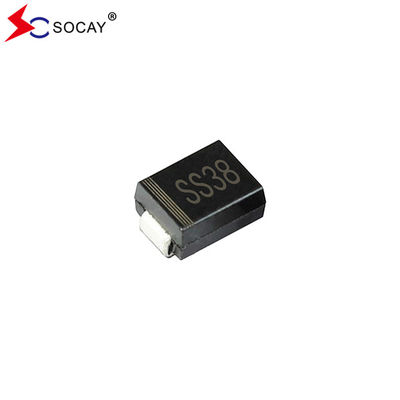

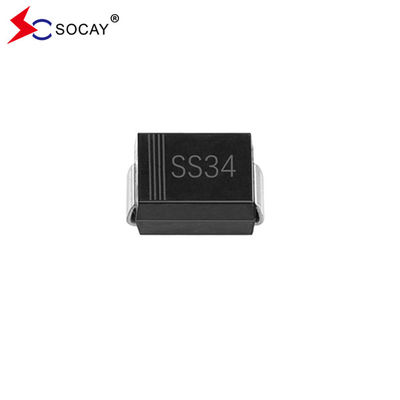

SOCAY SMB パッケージ ショットキーダイオード SS310B SS34B SS38B 3A 平均前進電流
ショットキーダイオード 資料表:SS32B~SS320B (SMB) _v931.pdf
ショットキーダイオードSS310Bの特性
IEC 61249 規格の緑色鋳造化合物
ショットキーダイオードSS310B メカニカルデータは以下のとおりです.
およそ重量 0.0032オンス 0.092グラム
スコットキーバリアダイオードSS32Bの電気および熱特性:
| パラメータ | シンボル | SS34B | SS38B | SS310B | ユニット | ||||||||
| ショットキーダイオードマックス VRRM | VRRM | 40 | 80 | 100 | V | ||||||||
| ショットキーダイオード 最大RMS電圧 | VRMS | 28 | 56 | 70 | V | ||||||||
| 最大 VDC | VDC | 40 | 80 | 100 | V | ||||||||
| マックス 平均IF (AV) | IF (AV) について | 3 | A について | ||||||||||
| IFSM: 8.3ms シングル・ハーフ・サイネウェーブ 定位負荷に重なり | IFSM | 80 | A について | ||||||||||
| ショットキーダイオード最大 VF 3A (注1) | VF | 0.5 | 0.74 | 0.8 | 0.9 | V | |||||||
| 最大 DC逆電流 定数DCブロック電圧 | TJ=25°C | IR | 0.2 | 0.05 | mA | ||||||||
| TJ=100°C | 20 | 10 | |||||||||||
| スコットキーダイオード 典型的な熱抵抗 | (注2) | RθJA | 135 | °C/W | |||||||||
| (注3) | RθJL | 23 | |||||||||||
| 動作交差点温度範囲と貯蔵温度範囲 |
ティ・ジェイ TSTG |
-55から+125 | -55から+150 | -65から+175 | °C | ||||||||
|
注記:1.PW=300μsecでパルステスト,2%の作業サイクル. 2FR4PCBに 組み込まれています 片面銅で ミニパッドです 3FR4PCBに搭載され,片面銅で,銅パッド面積は100cm2です. |
|||||||||||||
スコットキーダイオードSS310B 評価および特性曲線:
図1. SS310B 前向き電流減速曲線:
図2 典型的なバック 特徴:
SMB ショットキーダイオード SS310B のパッケージの寸法:
(単位:インチ(ミリ)
パッケージ情報:
| 部分番号 | コンポーネント パッケージ | 量 | 梱包オプション |
| SS310B | SMB/DO-214AA | 3000 PCS | 13インチプラスチックロール |
| 800 PCS | 7インチプラスチックロール |
