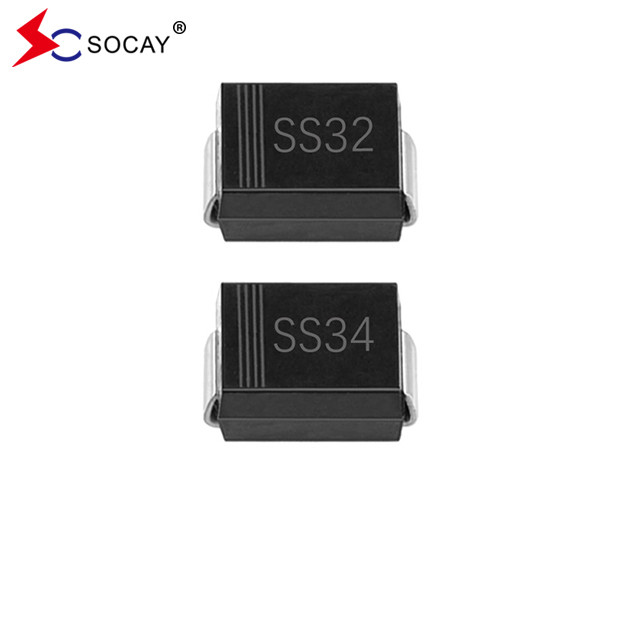

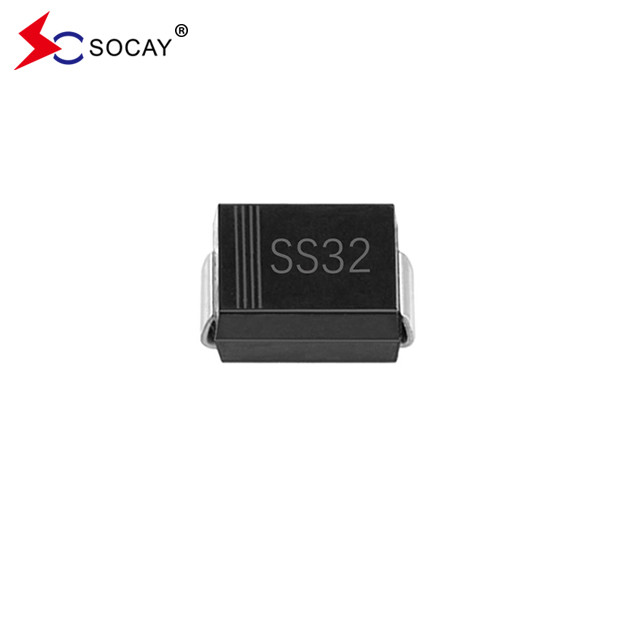

20VRRM ショットキーバリアダイオード SS32B 表面マウント VRMS 14V SMB パッケージ
ショットキーバリアダイオード DATASHEET:SS32B~SS320B (SMB) _v931.pdf
ショットキーバリアダイオードSS32Bの特性:
IEC 61249 標準のグリーン 鋳造化合物です
スコットキーバリアダイオードSS32Bの機械データ:
ショットキーバリアダイオード 体重0.0032オンス0.092グラム
スコットキーバリアダイオードSS32Bの電気および熱特性:
| パラメータ | シンボル | SS32B | SS33B | SS34B | SS35B | SS36B | SS38B | SS310B | SS315B | SS320B | ユニット | ||
| ショットキーバリアダイオード マックス VRRM | VRRM | 20 | 30 | 40 | 50 | 60 | 80 | 100 | 150 | 200 | V | ||
| スコットキーバリアダイオード 最大RMS電圧 | VRMS | 14 | 21 | 28 | 35 | 42 | 56 | 70 | 105 | 140 | V | ||
| 最大 VDC | VDC | 20 | 30 | 40 | 50 | 60 | 80 | 100 | 150 | 200 | V | ||
| ショットキーバリアダイオード マックス 平均前向き電流 | IF (AV) について | 3 | A について | ||||||||||
| トップ・フォワード・オーバージェント: 8.3ms シングル・ハーフ・サイネウェーブ | IFSM | 80 | A について | ||||||||||
| 最大 VF 3A (注1) | VF | 0.5 | 0.74 | 0.8 | 0.9 | V | |||||||
| 定数DCブロック電圧での最大DC逆電流 | TJ=25°C | IR | 0.2 | 0.05 | mA | ||||||||
| TJ=100°C | 20 | 10 | |||||||||||
| スコットキーバリアダイオード 典型的な熱抵抗 | (注2) | RθJA | 135 | °C/W | |||||||||
| (注3) | RθJL | 23 | |||||||||||
| 動作交差点と貯蔵温度範囲 |
ティ・ジェイ TSTG |
-55から+125 | -55から+150 | -65から+175 | °C | ||||||||
|
注記:1.PW=300μsecでパルステスト,2%の作業サイクル. 2FR4PCBに 組み込まれています 片面銅で ミニパッドです 3FR4PCBに搭載され,片面銅で,銅パッド面積は100cm2です. |
|||||||||||||
スコットキーバリアダイオードSS32Bの評価および特性曲線:
果樹1典型的な先行特質:
図2 典型的な逆の特性:
DO-214AA スコットキーバリアダイオードSS32Bのパッケージの寸法:
(単位:インチ(ミリ)
パッケージ情報:
| 部分番号 | コンポーネント パッケージ | 量 | 梱包オプション |
| SS32B~SS320B | SMB/DO-214AA | 3000 PCS | 13インチプラスチックロール |
| 800 PCS | 7インチプラスチックロール |
