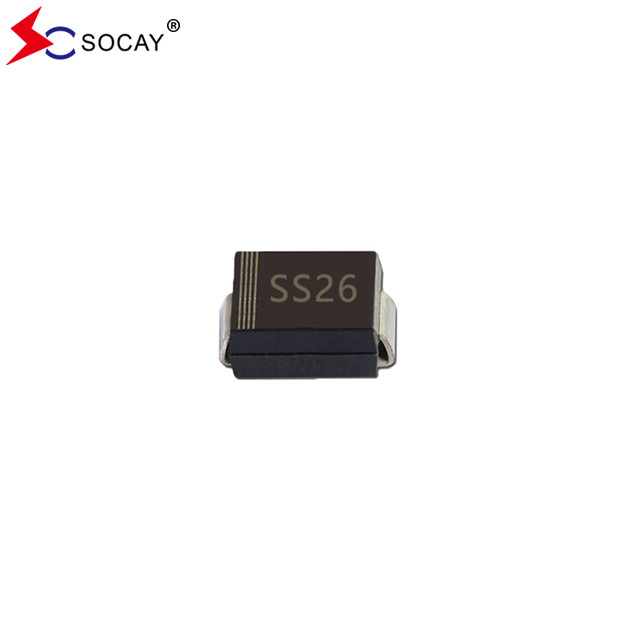

SOCAY 60VRRM スコットキーダイオード SS26B 表面マウント スコットキーバリア矯正器
ショットキーダイオード 資料表:SS22B~SS220B (SMB) _v931.pdf
ショットキーダイオードSS26B 特徴:
SS26B IEC 61249 標準の緑色鋳造化合物
ショットキーダイオードSS26Bの機械データ:
体重は0.092グラム
ショットキーダイオードSS26B 電熱特性 (T)A について=25°C,別記がない限り):
| パラメータ | シンボル | SS26B | ユニット | |
| 最大 繰り返しのピーク逆電圧 | VRRM | 60 | V | |
| ショットキーダイオード 最大RMS電圧 | VRMS | 42 | V | |
| ショットキーダイオード マックス DCブロック電圧 | VDC | 60 | V | |
| 最大 平均 前向き直電流 | IF (AV) について | 2 | A について | |
| トップ・フォワード・オーバージェント: 8.3ms シングル・ハーフ・サイネウェーブ | IFSM | 50 | A について | |
| ショットキーダイオード 1 ダイオードあたり 2A の最大前向き電圧 (1 注) | VF | 0.7 | V | |
| ショットキーダイオード 定数DCブロック電圧で最大DC逆電流 | TJ=25°C | IR | 0.09 | mA |
| TJ=100°C | 20 | |||
| スコットキーダイオード 典型的な熱抵抗 | RθJL | 12 | °C/W | |
| 動作交差点温度範囲と貯蔵温度範囲 |
ティ・ジェイ TSTG |
-55から+150 | °C | |
ショットキーダイオードSS26Bの評価と特徴曲線:
果樹1典型的な先行特質:
果樹2. 動作温度下降曲線:
SMB ショットキーダイオードSS26Bのパケット寸法:
(単位:インチ(ミリ)
ショットキーダイオードSS26Bのパッケージ情報:
| 部分番号 | コンポーネント パッケージ | 量 | 梱包オプション |
| SS26B | SMB/DO-214AA | 3000 PCS | 13インチプラスチックロール |
| 800 PCS | 7インチプラスチックロール |
