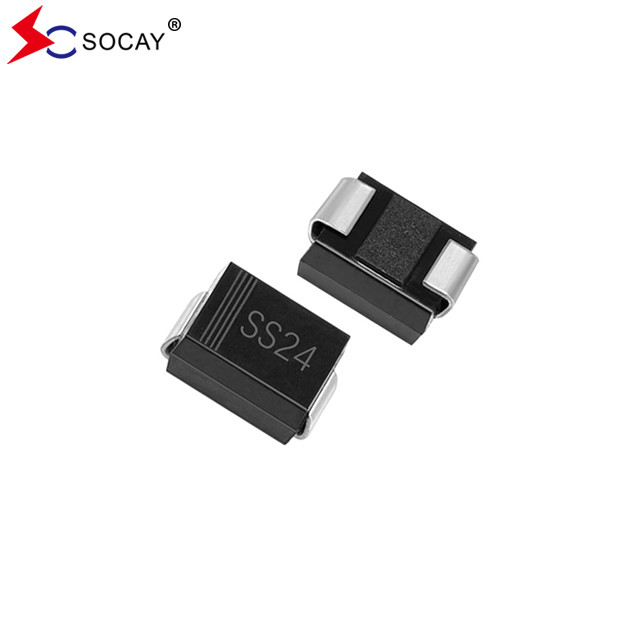

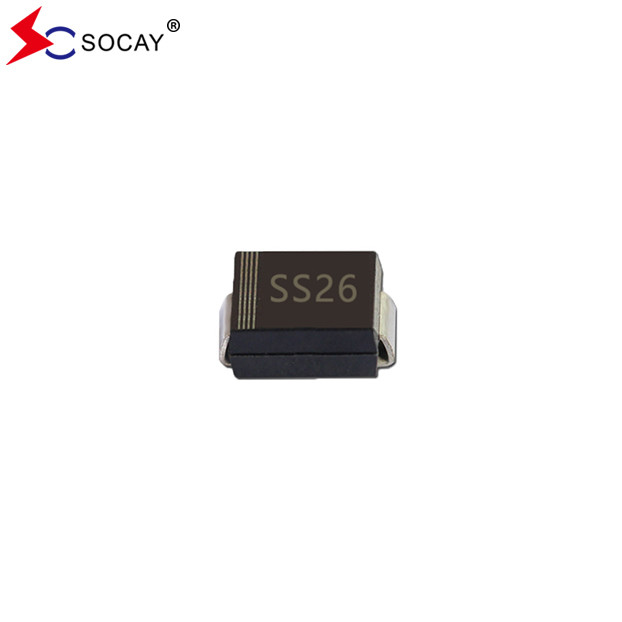

SMD ショットキーバリア直す器 20~200VRRM DO-214AA ((SMB) パッケージ SS24B 40VRRM
ショットキーバリア直す機データシート:SS22B~SS220B (SMB) _v931.pdf
スコットキーバリア直す器 SS24B 特徴:
IEC 61249 規格の緑色鋳造化合物
スコットキーバリア直す器 SS24B メカニカルデータ:
体重:0.0032オンス,0.092グラム
スコットキーバリア直す器 SS24B 電熱特性(T)A について=25°C,別記がない限り):
| パラメータ | シンボル | SS22B | SS23B | SS24B | SS25B | SS26B | SS28B | SS210B | SS215B | SS220B | ユニット | |
| 最大重複ピーク逆電圧 | VRRM | 20 | 30 | 40 | 50 | 60 | 80 | 100 | 150 | 200 | V | |
| 最大RMS電圧 | VRMS | 14 | 21 | 28 | 35 | 42 | 56 | 70 | 105 | 140 | V | |
| 最大DCブロック電圧 | VDC | 20 | 30 | 40 | 50 | 60 | 80 | 100 | 150 | 200 | V | |
| 最大 平均 前向き 調整 電流 | IF (AV) について | 2 | A について | |||||||||
| トップ・フォワード・オーバージェント: 8.3ms シングル・ハーフ・サイネウェーブ | IFSM | 50 | A について | |||||||||
| 最大前向き電圧は2A/ダイオード (注1) | VF | 0.5 | 0.7 | 0.8 | 0.9 | V | ||||||
| 定数DCブロック電圧での最大DC逆電流 | TJ=25°C | IR | 0.09 | 0.05 | mA | |||||||
| TJ=100°C | 20 | 1 | ||||||||||
| 典型的な熱抵抗 | RθJL | 12 | °C/W | |||||||||
| 動作交差点と貯蔵温度範囲 |
ティ・ジェイ TSTG |
-55から+150 | -55から+175 | °C | ||||||||
|
注記:1.PW=300μsecでパルステスト,1%の作業サイクル 2. 8mm2 (0.013mm厚さ) の銅パッドの領域を持つPCボードに設置されています. |
||||||||||||
ショットキーバリア矯正器 SS24B特徴的な曲線:
果樹1.前向きの電流減速曲線:
果樹2. 典型的な逆特性:
スコットキーバリア直す器 SS24B 寸法/SMB/DO-214AA パッケージの概要 (単位:インチ (mm))
ショットキーバリア直す剤 SS24B 梱包情報:
| 部分番号 | コンポーネント パッケージ | 量 | 梱包オプション |
| SS22B~SS220B | SMB/DO-214AA | 3000 PCS | 13インチプラスチックロール |
| 800 PCS | 7インチプラスチックロール |
