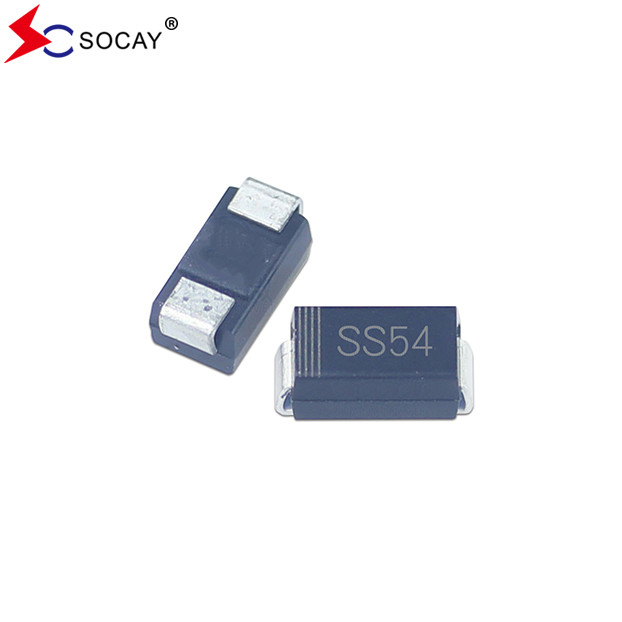

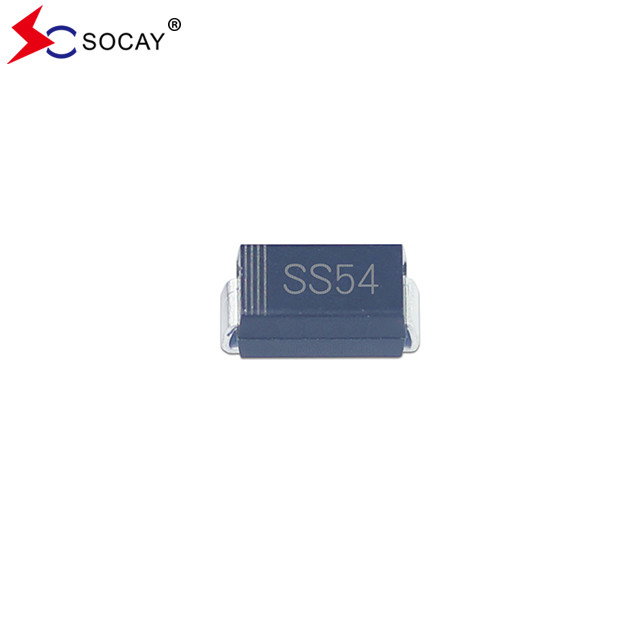

SS54A 40VRRM SBD 表面マウント スコットキーバリア直す機 DO-214AC (SMA) パッケージ
ショットキーバリア直す機データシート:SS54A~SS520A (SMA) _v2307 について1.pdf
スコットキーバリア矯正器 SS54A 特徴:
ショットキーバリア直す器 SS54A メカニカルデータ:
体重 60mg / 0.0021オンス
ショットキーバリア直す器 SS54A マックス 評価値と熱特性:
| 異なる規定がない限り,25°Cの環境温度のスコットキーバリア直す器の定位値. 単相,半波,60Hz抵抗性または誘導性負荷,容量負荷の場合,20%減少. | ||||||||
| パラメータ | シンボル | SS54A | SS56A | SS510A | SS515A | SS520A | ユニット | |
| 矯正器 最大重複ピーク逆電圧 | VRRM | 40 | 60 | 100 | 150 | 200 | V | |
| 矯正器 最大RMS電圧 | VRMS | 28 | 42 | 70 | 105 | 140 | V | |
| 矯正器 最大直流ブロック電圧 | VDC | 40 | 60 | 100 | 150 | 200 | V | |
| 最大 平均 前進電流 | IF (AV) について | 5.0 | A について | |||||
|
矯正器はピーク前衝動電流8.3ms シングル・ハーフ・サイヌ・ウェーブ 叠加 定位負荷について (JEDEC方法)
|
IFSM | 150 | A について | |||||
| 矯正器 マックス 5A の瞬間の前向き電圧 | VF | 0.55 | 0.70 | 0.85 | V | |||
|
最大直流逆電流 定数直流逆電圧で |
Ta=25°C | IR |
1.0 50 |
mA | ||||
| Ta=100°C | ||||||||
| 矯正器 典型的な交差点容量 (1) | Cj | 500 | 300 | pF | ||||
| 典型的な熱抵抗 (2) | RθJA | 60 | °C/W | |||||
| 動作交差点温度範囲 | TJさん | -55から+150 | °C | |||||
| 調整器 貯蔵温度範囲 | TSTG | -55から+150 | °C | |||||
|
注記: 1. 1MHzで測定され,4V DCの逆電圧が適用される. 22"×2"×5cmの銅のパッドを装着したPCB. |
||||||||
スコットキーバリア直す器 SS54A 寸法:
ショットキーバリア直す器 SS54Aパッケージ情報:
| 部分番号 | コンポーネント パッケージ | 量 |
| SS54A~SS520A | DO-214AC (SMA) | 5000 PCS |
ショットキー障壁矯正器 警告:
