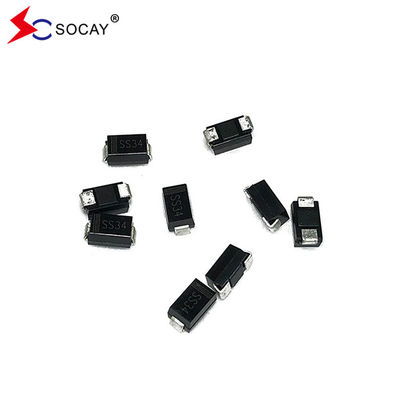

40VRRM SBD ショットキーダイオード SS34A 28VRMS 3A I(AV) 0.55 VF DO-214AC
SBD ショットキーダイオードデータシート:SS32A~SS320A (SMA) _v2205 について1.pdf
40VRRM ショットキーダイオード SS34A 特徴:
RoHS 2002/95/EC と WEEE 2002/96/EC に準拠する部品
40VRRM ショットキーダイオード SS34A メカニカルデータ:
スコットキー二極極性: カラー帯はカソード端を表す
体重:0.07グラム
ショットキーダイオードSS34A 主要な評価と特性
| ショットキーダイオードIF ((AV) |
3.0A |
| ショットキーダイオードVRRM |
20Vから200V |
| SS34A IFSMについて |
100A |
| ショットキーダイオードVF について |
0.45V,0.55V,0.70V,0.85V0.95V |
| TJ・マックス | 125°C |
スコットキーダイオード SS34A マックス 評価値と熱特性
|
25°Cの環境温度の指定値が別段が規定されていない場合 単相半波60Hz,レジスティブまたはインダクティブ負荷,容量負荷の電流率を20%低下させる. |
||||||||||||
| パラメータ | シンボル | SS32A | SS33A | SS34A | SS35A | SS36A | SS38A | SS310A | SS315A | SS320A | ユニット | |
|
最大重複ピーク 逆電圧 |
VRRM | 20 | 30 | 40 | 50 | 60 | 80 | 100 | 150 | 200 | V | |
| 最大RMS電圧 | VRMS | 14 | 21 | 28 | 35 | 42 | 56 | 70 | 105 | 140 | V | |
|
最大DC ブロック電圧 |
VDC | 20 | 30 | 40 | 50 | 60 | 80 | 100 | 150 | 200 | V | |
|
最低平均前期 調整電流
|
I ((AV) | 3.0 | A について | |||||||||
|
前向きのピーク電流 8.3ms シングル・ハーフ・サイナス・ウェーブ 定位負荷に重なり (JEDEC メソッド) |
IFSM |
100 | A について | |||||||||
|
最大瞬時 前向きの電圧 3.0A |
VF | 0.45 | 0.55 | 0.70 | 0.85 | 0.95 | V | |||||
|
最大DC 定数DCブロック電圧で逆電流 |
TA=25°C | IR | 0.5 | 0.2 | mA | |||||||
| TA=100°C | 20 | 10 | 2 | |||||||||
| 典型的な接続容量1 | CJ さん | 500.0 | 300.0 | pF | ||||||||
| 典型的な熱抵抗2 | RθJA | 88.0 | °C/W | |||||||||
| 交差点の動作温度範囲 | TJさん | -65から+125 | -65から+150 | °C | ||||||||
| 貯蔵温度範囲 | TSTG | -65から+150 | °C | |||||||||
|
注: 1 1MHzで測定され,DCの逆電圧4.0Vが適用される. 2 0.2" x 0.2" (5.0 mm x 5.0 mm) の銅のパッドにマウントする. |
||||||||||||
ショットキーダイオード SS34A 寸法:
ショットキーダイオードSS34A 通知:
