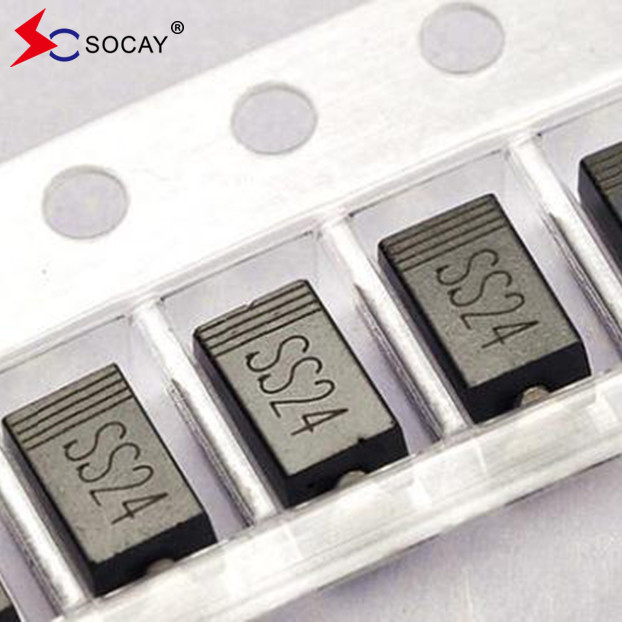

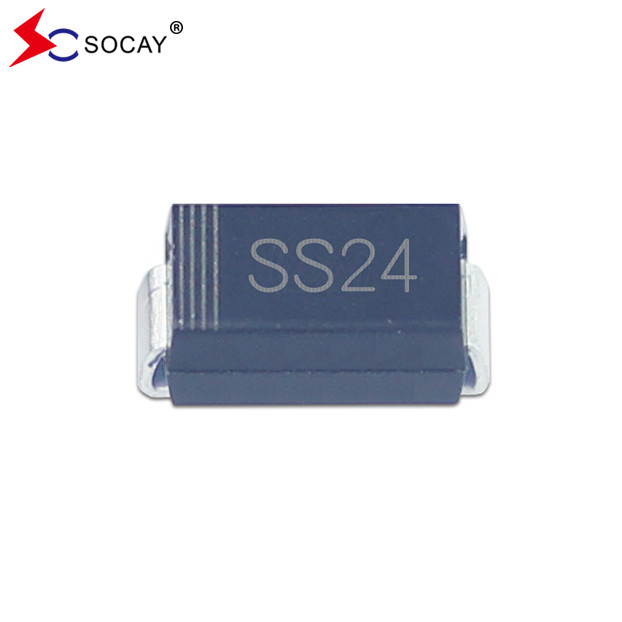

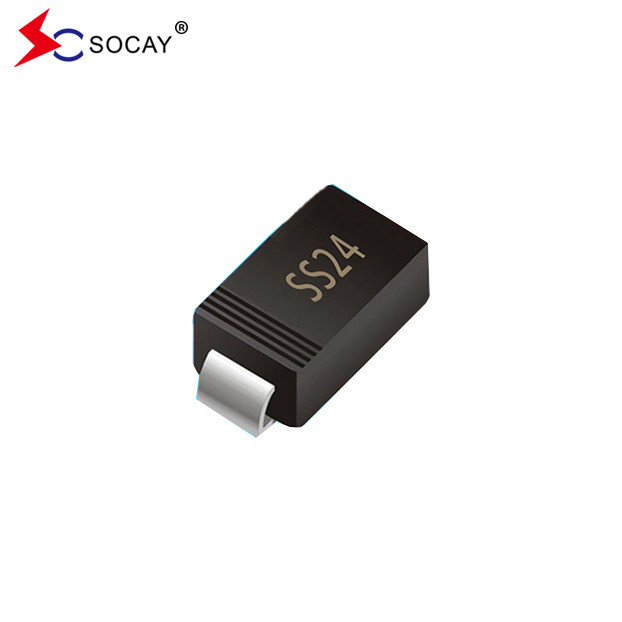

SMA パッケージ ショットキー 矯正器 SS24A ショットキー バリア ダイオード VRRM 40V 2A 前向き 矯正電流
SBD データシート:SS22A~SS220A ((SMA)_v2211. 詳細はこちら1.pdf
ショットキー直す器 SS24A 特徴:
高温溶接:端末で260°C/10秒
ショットキー直す器 SS24A メカニカルデータ:
ショットキー直定器極性:レーザー帯はカソード端を表す
ショットキー直す器 SS24A 主要な評価と特徴:
| ショットキー直線器 IF ((AV) |
2.0A |
| ショットキー直線器 VRRM |
20Vから200V |
| SS24A IFSMについて |
50A |
| ショットキー直線器 SS24A VF について |
0.50V,0.55V,0.70V,0.85V0.95V |
| TJ・マックス | 125°C |
ショットキー直す器 SS24A マックス 評価と熱特性:
| ポイント | シンボル | SS22A について | SS23A について | SS24A について | SS25A について | SS26A について | SS28A について | SS210A について | SS215A について | SS220A について | ユニット |
|
ショットキー直線器 最大重複ピーク 逆電圧 |
VRRM | 20 | 30 | 40 | 50 | 60 | 80 | 100 | 150 | 200 | V |
| ショットキー直線器 最大RMS電圧 | VRMS | 14 | 21 | 28 | 35 | 42 | 56 | 70 | 105 | 140 | V |
|
最大DC ブロック電圧 |
VDC | 20 | 30 | 40 | 50 | 60 | 80 | 100 | 150 | 200 | V |
|
最低平均前期 調整電流
|
私はF について(AV) | 2 | A について | ||||||||
|
前向きのピーク電流 8.3ms シングル・ハーフ・サイナス・ウェーブ 定位負荷に重なり |
私はFSMについて |
50 | A について | ||||||||
|
電圧変化率 (評価 V)R) |
dv/dt | 10000 | V/μs | ||||||||
|
スコットキー 矯正器 接点からリードへ(1) について |
RθJL | 35 | °C/W | ||||||||
|
運用交差点と貯蔵所 温度範囲 |
TJTSTG | ¥65から+125 | °C | ||||||||
| 注記1:0.2×0.2× (5.0×5.0mm) の銅パッドの領域を持つPCBに搭載される. | |||||||||||
SBD SS24A 電気特性 (T)A について= 25°C 違わない限り):
| ポイント | 試験条件 | シンボル | SS22A |
SS23A SS24A |
SS25A SS26A |
SS28A SS210A |
SS215A SS220A |
ユニット | |
| 瞬間の前向き電圧 | IF=2.0A(2) | VF | 0.50 | 0.55 | 0.70 | 0.85 | 0.95 | V | |
| 逆電流 | VR=VDC | Tj=25°C | IR | 0.5 | mA | ||||
| Tj=100°C | 5.0 | ||||||||
| 注2: パルス試験:300μs パルス幅,1% 作業サイクル | |||||||||
ショットキー直す器 SS24A 寸法:
ショットキー矯正器 SS24A 通知:
最大平均向直電流: 最悪の場合電流は80%を超えない.これは非常に重要です.
定位負荷に重複された8.3ms単半シナ波のピーク前衝動電流:この定位電流は,反復性のないピーク電流を指定します.これは異常な動作に対してのみ適用されます.装置の寿命中に一般的.
作業交差点温度: 高い信頼性を確保するために,デバイスを使用するときにこの評価値を低下させる.J100°C以下で
