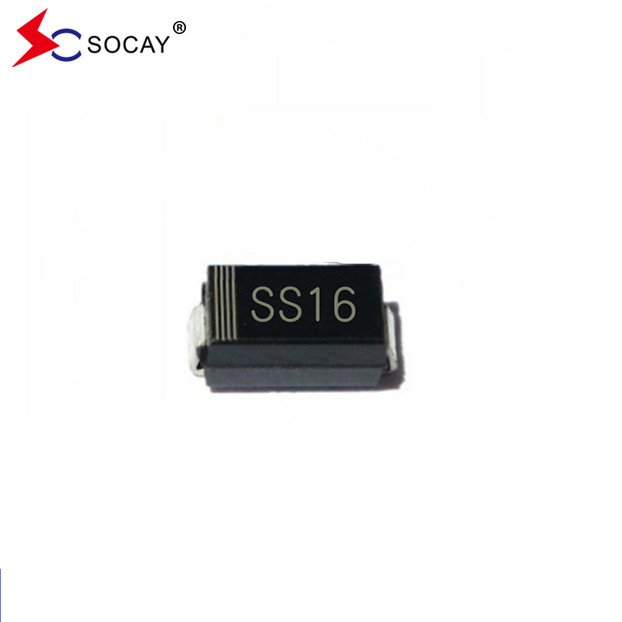

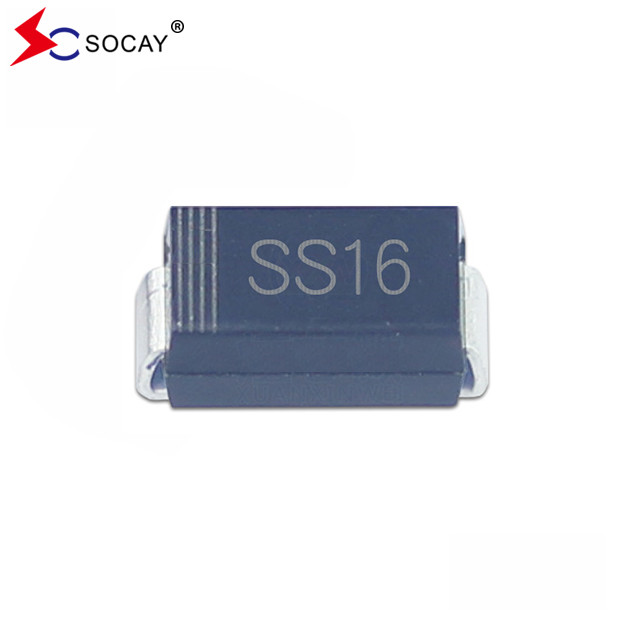

SMD パッケージ 60V スコットキー 矯正器 SS16A スコットキー ダイオード DO-214AC
ショットキーバリアダイオード DATASHEET:SS12A~SS120A (SMA) _v22111.pdf
SS16A スコットキー二極管の特性:
このショットキー直す器 SS16A コンポーネントは,RoHS 2002/95/1とWEEE 2002/96/ECに適合しています.
SS16A スコットキーダイオードの物理パラメータ:
極性: レーザー帯はカソード端を表します
SS16A スコットキーダイオード メジャー評価と特性:
| ショットキーダイオードIF ((AV) | 1.0A |
| ショットキーダイオードVRRM | 20Vから200V |
| 前向きのピーク電流私はFSMについて | 40A |
| SBD VF について | 0.50V,0.55V,0.70V,0.85V0.95V |
| SS16A TJ・マックス | 125°C |
ショットキーダイオードの最大評価値と熱データ (T)A について= 25°C 違わない限り):
| ショットキー ポイント | シンボル | SS12A について | SS13A について | SS14A について | SS15A について | SS16A について | SS18A について | SS110A について | SS115A について | SS120A について | ユニット |
|
ショットキー・マックス 繰り返しのピーク 逆電圧 |
スコットキーVRRM | 20 | 30 | 40 | 50 | 60 | 80 | 100 | 150 | 200 | V |
| ショットキーダイオード最大 RMS電圧 | スコットキーVRMS | 14 | 21 | 28 | 35 | 42 | 56 | 70 | 105 | 140 | V |
|
マックス DC ブロック電圧 |
スコットキーVDC | 20 | 30 | 40 | 50 | 60 | 80 | 100 | 150 | 200 | V |
|
ショットキー・マックス 平均前線 調整電流
|
私はF について(AV) | 1 | A について | ||||||||
|
ショットキーダイオード 頂点前向き電流 |
スコットキー IFSMについて |
40 | A について | ||||||||
|
ショットキーダイオード 変圧率 (評価 V)R) |
dv/dt | 10000 | V/μs | ||||||||
|
スコットキー 熱抵抗(1) について |
RθJL | 35 | °C/W | ||||||||
|
ショットキーダイオードTJTSTG |
TJTSTG | ¥65から+125 | °C | ||||||||
| 注記1:ショットキー0.2×0.2× (5.0×5.0mm) の銅パッドの領域を持つPCBに搭載されている. | |||||||||||
ショットキーダイオード電動データ (T)A について= 25°C 違わない限り):
| ショットキー・ダイオード・アイテム | ショットキー 状態 | シンボル | SS12A |
SS13A SS14A |
SS15A SS16A |
SS18A SS110A |
SS115A SS120A |
ユニット | |
| 瞬間の前向き電圧 | スコットキー IF=1.0A(2) | VF | 0.50 | 0.55 | 0.70 | 0.85 | 0.95 | V | |
| ショットキー・ダイオード | VR=VDC | Tj=25°C | IR | 0.5 | mA | ||||
| Tj=100°C | 5.0 | ||||||||
| 注2: ショットキー二極子パルス試験:300μs パルス幅,1% 作業サイクル. | |||||||||
SS16A スコットキーダイオードの寸法:
SS16A ショットキーダイオード 注記:
私はF ((AV): 最悪の場合 製品の電流は80%を超えないように
私はFSMについて: このSS16Aの評価は,重複しないピーク電流を指定します.これは,装置の使用期間中に一般的な異常な動作に対してのみ適用されます.
TJ高い信頼性を確保するために,デバイスを使用するときにSS16Aショットキーダイオードのこの評価を低下させる.J100°C分
