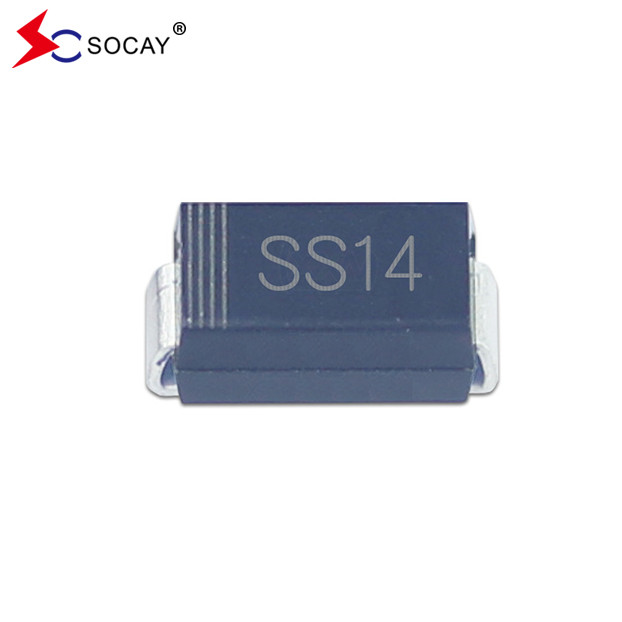

SOCAY SS14A スコットキーバリアダイオード VRRM 40V VRMS 28V SMD SBD
SBD データシート:SS12A~SS120A (SMA) _v22111.pdf
SBD SS14A 特徴:
端末で260°C/10秒
RoHS 2002/95/1 とWEEE 2002/96/EC に準拠する部品
SBD SS14A メカニカルデータ
SS14Aの極性: レーザー帯はカソード端を表す
SBD SS14A 主要な格付けと特徴:
| SBD IF ((AV) | 1.0A |
| SBD VRRM | 40V |
| 私はFSMについて | 40A |
| VF について | 0.50V,0.55V,0.70V,0.85V0.95V |
| TJ・マックス | 125°C |
SBD SS14A 最大評価値と熱特性 (T)A について= 25°C 違わない限り):
| ポイント | シンボル | SS12A について | SS13A について | SS14A について | SS15A について | SS16A について | SS18A について | SS110A について | SS115A について | SS120A について | ユニット |
|
SBD マックス |
VRRM | 20 | 30 | 40 | 50 | 60 | 80 | 100 | 150 | 200 | V |
| SBD 最大 Vrms | VRMS | 14 | 21 | 28 | 35 | 42 | 56 | 70 | 105 | 140 | V |
|
マックス Vdc |
VDC | 20 | 30 | 40 | 50 | 60 | 80 | 100 | 150 | 200 | V |
|
SBD マックス |
私はF について(AV) | 1 | A について | ||||||||
|
SBD 前向きのピーク電流 |
私はFSMについて |
40 | A について | ||||||||
|
SBD 電圧変化率 |
dv/dt | 10000 | V/μs | ||||||||
|
SBD 熱抵抗 |
RθJL | 35 | °C/W | ||||||||
|
SBD 運用接続と貯蔵 温度範囲 |
TJTSTG | ¥65から+125 | °C | ||||||||
| 注記1:0.2×0.2× (5.0×5.0mm) の銅パッドの領域を持つPCBに搭載される. | |||||||||||
SBD SS14A 電気特性 (T)A について= 25°C 違わない限り):
| SBD 項目 | SBD 試験条件 | シンボル | SS12A |
SS13A SS14A |
SS15A SS16A |
SS18A SS110A |
SS115A SS120A |
ユニット | |
| 瞬時に Vf | IF=1.0A(2) | VF | 0.50 | 0.55 | 0.70 | 0.85 | 0.95 | V | |
| SBD Ir | VR=VDC | Tj=25°C | IR | 0.5 | mA | ||||
| Tj=100°C | 5.0 | ||||||||
| 注2: パルス試験:300μs パルス幅,1% 作業サイクル | |||||||||
SBD SS14A サイズ:
SBD SS14A 通知:
私はF ((AV)最悪の場合,電流は80%を超えない.それは非常に重要です.
私はFSMについて: この指定は,重複しないピーク電流を指定します.これは,装置の使用期間中に一般的な異常な動作に対してのみ適用されます.
TJ高い信頼性を確保するために,この評価を低減します. 我々は,装置がTで使用されることをお勧めします.J100°C以下で
