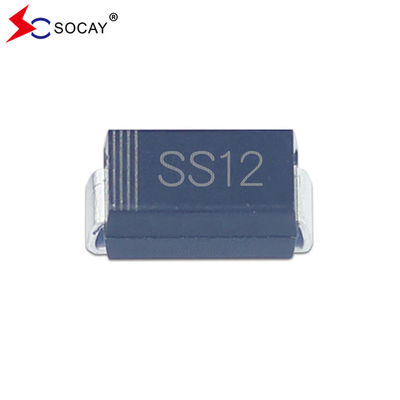

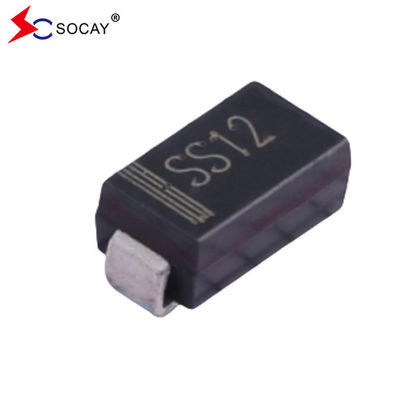

20V 繰り返しのピーク逆電圧 SS12A スコットキーバリアダイオード SMA パッケージ
ショットキーバリアダイオード DATASHEET:SS12A~SS120A (SMA) _v22111.pdf
スコットキーバリアダイオード 特徴:
端末で260°C/10秒
RoHS 2002/95/1 とWEEE 2002/96/EC に準拠する部品
スコットキーバリアダイオードの機械データ:
極性: レーザー帯はカソード端を表します
ショットキーバリアダイオード 主要な評価値と特性
| 私はF ((AV) | 1.0A |
| VRRM | 20Vから200V |
| 私はFSMについて | 40A |
| VF について | 0.50V,0.55V,0.70V,0.85V0.95V |
| TJ・マックス | 125°C |
ショットキーバリアダイオード 最大評価値と熱特性 (T)A について= 25°C 違わない限り):
| ポイント | シンボル | SS12A について | SS13A について | SS14A について | SS15A について | SS16A について | SS18A について | SS110A について | SS115A について | SS120A について | ユニット |
|
最大重複ピーク 逆電圧 |
VRRM | 20 | 30 | 40 | 50 | 60 | 80 | 100 | 150 | 200 | V |
| 最大RMS電圧 | VRMS | 14 | 21 | 28 | 35 | 42 | 56 | 70 | 105 | 140 | V |
|
最大DC ブロック電圧 |
VDC | 20 | 30 | 40 | 50 | 60 | 80 | 100 | 150 | 200 | V |
|
最低平均前期 調整電流
|
私はF について(AV) | 1 | A について | ||||||||
|
前向きのピーク電流 8.3ms シングル・ハーフ・サイナス・ウェーブ 定位負荷に重なり |
私はFSMについて |
40 | A について | ||||||||
|
電圧変化率 (評価 V)R) |
dv/dt | 10000 | V/μs | ||||||||
|
熱抵抗 接点からリードへ(1) について |
RθJL | 35 | °C/W | ||||||||
|
運用交差点と貯蔵所 温度範囲 |
TJTSTG | ¥65から+125 | °C | ||||||||
| 注記1:0.2×0.2× (5.0×5.0mm) の銅パッドの領域を持つPCBに搭載される. | |||||||||||
ショットキーバリアダイオードの電気特性 (T)A について= 25°C 違わない限り):
| ポイント | 試験条件 | シンボル | SS12A |
SS13A SS14A |
SS15A SS16A |
SS18A SS110A |
SS115A SS120A |
ユニット | |
| 瞬間の前向き電圧 | IF=1.0A(2) | VF | 0.50 | 0.55 | 0.70 | 0.85 | 0.95 | V | |
| 逆電流 | VR=VDC | Tj=25°C | IR | 0.5 | mA | ||||
| Tj=100°C | 5.0 | ||||||||
| 注2: パルス試験:300μs パルス幅,1% 作業サイクル | |||||||||
スコットキーバリアダイオード SS12Aダイオードの寸法:
ショットキーバリアダイオードSS12A 通知:
私はF ((AV)最悪の場合は80%を超えてはならない.
私はFSMについて: この指定は,重複しないピーク電流を指定します.これは,装置の使用期間中に一般的な異常な動作に対してのみ適用されます.
TJ高い信頼性を確保するために,この評価を低下させます.J100°C以下で
